专利号: 2022213759710
申请人: 江门市三极科技有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 基本上无切削的金属机械加工;金属冲压
更新日期:2024-12-12
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

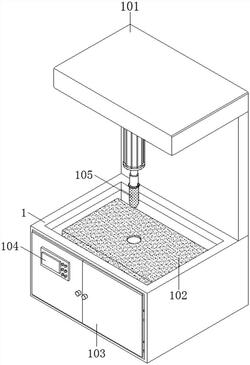

1.一种用于U形纸箱封口钉的冲压装置,包括固定台(1),其特征在于:所述固定台(1)顶部位置处的表面固定有架体(101),所述固定台(1)的表面铰接有挡门(103),且挡门(103)的表面固定有控制按钮(104),所述固定台(1)的内部固定有冲压台(102),所述冲压台(102)的表面开设有冲压槽(108),并且冲压槽(108)的内部放置有钉体(107),所述架体(101)的表面安装有第一电动推杆(106),且第一电动推杆(106)的输入端与控制按钮(104)的输出端电性连接,并且第一电动推杆(106)的输出端通过更换机构(3)安装有冲压头(105),同时,冲压头(105)与钉体(107)相互配合,所述冲压台(102)的内部设置有夹紧机构(2),所述冲压台(102)的底部设置有收集机构(4),所述冲压头(105)的表面设置有更换机构(3)。2.根据权利要求1所述的一种用于U形纸箱封口钉的冲压装置,其特征在于:所述夹紧机构(2)的内部分别包含有第二电动推杆(201)、夹紧垫(202)、夹紧板(203)、固定槽(204)与滚珠(205),所述冲压台(102)的内部皆开设有固定槽(204),且固定槽(204)的内部安装有第二电动推杆(201),并且第二电动推杆(201)的输入端与控制按钮(104)的输出端电性连接。3.根据权利要求2所述的一种用于U形纸箱封口钉的冲压装置,其特征在于:所述第二电动推杆(201)的输出端固定有夹紧板(203),且夹紧板(203)的表面固定有夹紧垫(202),并且夹紧垫(202)的表面与钉体(107)的表面紧密贴合,所述夹紧板(203)的底部皆设置有滚珠(205),且滚珠(205)与夹紧板(203)相互转动配合,并且滚珠(205)的表面与固定槽(204)的内壁紧密贴合。4.根据权利要求1所述的一种用于U形纸箱封口钉的冲压装置,其特征在于:所述更换机构(3)的内部包含有固定螺筒(301)、螺杆(302)、凹槽(303)、固定块(304)与L型板(305),所述冲压头(105)顶部位置处的表面固定有螺杆(302),所述第一电动推杆(106)的输出端固定有固定螺筒(301),且固定螺筒(301)与螺杆(302)相互螺纹配合。5.根据权利要求4所述的一种用于U形纸箱封口钉的冲压装置,其特征在于:所述冲压头(105)两侧的表面皆设置有L型板(305),且L型板(305)与冲压头(105)相互转动配合,所述L型板(305)的表面固定有固定块(304),所述固定螺筒(301)两侧的表面皆开设有凹槽(303),且凹槽(303)与固定块(304)相互卡接配合。6.根据权利要求1所述的一种用于U形纸箱封口钉的冲压装置,其特征在于:所述收集机构(4)由收集框(401)、紧固螺钉(402)、软垫(403)与安装块(404)构成,所述冲压台(102)的底部设置有收集框(401),且收集框(401)的表面皆固定有安装块(404),且安装块(404)与冲压台(102)相互卡接配合,所述收集框(401)的表面皆螺纹连接有紧固螺钉(402),且紧固螺钉(402)的一端贯穿收集框(401)并与冲压台(102)的表面螺纹紧固,所述收集框(401)的内壁固定有软垫(403)。
