专利号: 2020200012974
申请人: 湖北汉格新材科技有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 一般车辆
更新日期:2024-07-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

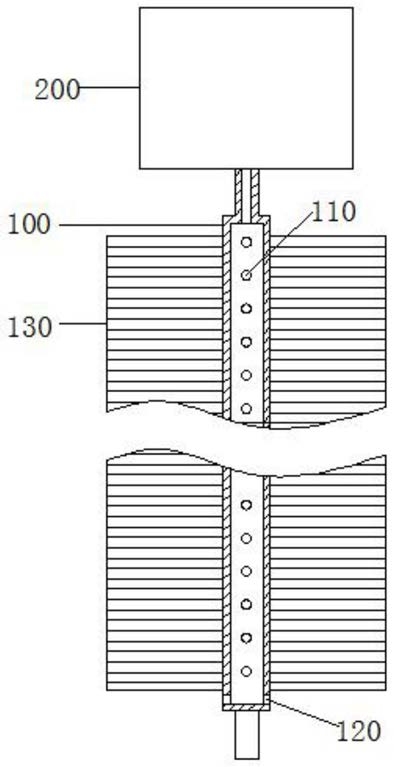

1.一种用于龙门洗车装置洗车刷,其特征在于,包括:轴杆(100)、工作箱(200)、伺服电机(300)和真空气泵(400),所述轴杆(100)为中空杆,所述轴杆(100)顶部固定安装有传动齿轮(101),所述轴杆(100)侧壁开设有多个出气孔(110),所述轴杆(100)底部左右两侧均开设有排液孔(120),所述轴杆(100)外侧壁固定安装多组刷毛(130),所述轴杆(100)顶部设置工作箱(200),所述传动齿轮(101)位于工作箱(200)内腔中央位置,所述工作箱(200)内腔底部右侧设置伺服电机(300),所述伺服电机(300)的转轴(310)顶部固定安装有驱动齿轮(320),所述驱动齿轮(320)与传动齿轮(101)相互啮合,所述工作箱(200)内腔左侧壁设置真空气泵(400),所述真空气泵(400)底部具有伸出工作箱(200)外部的抽气管(410),所述真空气泵(400)顶部具有排气管(420),所述排气管(420)连接有通气管(430),所述通气管(430)插入轴杆(100)内腔顶部。

2.根据权利要求1所述的一种用于龙门洗车装置洗车刷,其特征在于,多个所述出气孔(110)在轴杆(100)侧壁均匀分布,多个所述出气孔(110)上均设置有滤网。

3.根据权利要求1所述的一种用于龙门洗车装置洗车刷,其特征在于,多组所述刷毛(130)在轴杆(100)侧壁均匀分布,多组所述刷毛(130)与出气孔(110)间隔排布。

4.根据权利要求1所述的一种用于龙门洗车装置洗车刷,其特征在于,所述工作箱(200)底部与轴杆(100)的连接位置设置有第一轴承(210),所述第一轴承(210)固定安装在工作箱(200)上。

5.根据权利要求1所述的一种用于龙门洗车装置洗车刷,其特征在于,所述通气管(430)与轴杆(100)之间设置有第二轴承(440),所述第二轴承(440)固定安装在通气管(430)上。

6.根据权利要求1所述的一种用于龙门洗车装置洗车刷,其特征在于,所述轴杆(100)顶部套接有轴套,所述轴套设置在工作箱(200)内腔底部。
