专利号: 2020115537255
申请人: 长江大学
专利类型:发明专利
专利状态:已下证
专利领域: 土层或岩石的钻进;采矿
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.一种脉冲发生装置,其特征在于,包括:呈管状的主腔体;

流体入口,设于主腔体上;

传动机构,其安装于主腔体内部,传动机构由进入主腔体内的流体驱动;

增压室,其安装于主腔体内部,增压室与主腔体内部连通,传动机构作用于增压室上,传动机构工作状态下,调节增压室的容积大小;

射流通道,用于将主腔体外部与增压室内部连通。

2.根据权利要求1所述一种脉冲发生装置,其特征在于,所述主腔体内部形成沿主腔体轴向依次布置的a、b室,流体入口与a室连通,b室内部布置所述增压室,所述主腔体的侧壁由a室的侧壁、b室的侧壁拼接而成。

3.根据权利要求1所述一种脉冲发生装置,其特征在于,所述增压室的数量至少为2个,且沿主腔体的周向分布。

4.根据权利要求1所述一种脉冲发生装置,其特征在于,所述增压室上安装有止回阀,b室内的流体通过止回阀流入增压室。

5.根据权利要求1所述一种脉冲发生装置,其特征在于,所述主腔体的内部布置有管壳体,管壳体内部布置有活塞,主腔体的侧壁与管壳体、活塞围成所述增压室,所述传动机构包括作用于活塞上的偏心组件,传动机构工作状态下,活塞在管壳体内部移动。

6.根据权利要求5所述一种脉冲发生装置,其特征在于,所述增压室内部布置有用以缓冲流体对增压室冲击的缓冲件,缓冲件作用于活塞上,。

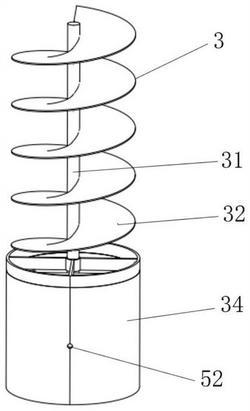

7.根据权利要求5所述一种脉冲发生装置,其特征在于,所述传动机构包括轴件,轴件上布置有叶片,轴件与偏心组件连接,流体作用于叶片状态下,轴件转动,驱动偏心组件作偏心转动。

8.根据权利要求7所述一种脉冲发生装置,其特征在于,所述轴件的轴向与主腔体的轴向保持一致,叶片沿轴件的轴向螺旋布置。

9.根据权利要求1所述一种脉冲发生装置,其特征在于,所述射流通道包括a、b通道,a通道设于主腔体的侧壁上,b通道设于传动机构上,传动机构工作状态下,a、b通道在状态一与状态二之间切换,状态一,a、b通道连通,射流通道打开;状态二,a、b通道错开,射流通道闭合。

10.根据权利要求9所述一种脉冲发生装置,其特征在于,所述传动机构包括套筒,套筒的轴向与主腔体的轴向保持一致且两者转动配合,b通道设于所述套筒上,套筒相对于主腔体转动状态下,a、b通道在状态一与状态二之间呈周期性切换。
