专利号: 2020115284393
申请人: 平利县一茗茶业有限责任公司
专利类型:发明专利
专利状态:已下证
专利领域: 其他类不包含的食品或食料;及其处理
更新日期:2024-02-29
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

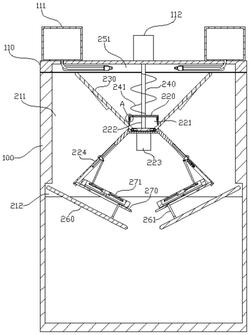

1.一种黑茶渥堆陈化机,其特征在于:包括机壳(100),机壳(100)内设有开口向上的空腔(211),空腔(211)的开口处设有盖板(110);空腔(211)内设有用于对茶叶进行渥堆的渥堆机构,渥堆机构包括安装块(220),安装块(220)的两侧对称铰接设有挡板(230),安装块(220)内设有两侧开口且供对应挡板(230)端部伸入的升降腔(221),位于安装块(220)两侧的空腔(211)侧壁上设有第一铰接孔,挡板(230)上设有伸入对应第一铰接孔内的第一铰接轴(311),挡板(230)伸入升降腔(221)内的端部处设有卡槽(312),卡槽(312)内设有固定杆(313);升降腔(221)内设有位于卡槽(312)间的升降板(320),升降板(320)内设有供对应固定杆(313)穿过的滑动槽(321),升降腔(221)内设有可转动且螺纹穿过升降板(320)设置的丝杆(222);安装块(220)的上侧面与盖板(110)间均匀布设有可转动的转轴(240),转轴(240)上设有螺旋叶片(241),机壳(100)的侧面上设有位于渥堆机构上方的进料口(101),机壳(100)的侧面位于下方处设有可开合的侧门(102);

安装块(220)的两侧且位于下端处对称设有固定板(224),空腔(211)内且位于固定板(224)的下方设有导料板(260),固定板(224)上设有用于对导料板(260)上的茶叶进行风干的晾干机构;晾干机构包括与对应导料板(260)平行设置的风扇安装板(270),风扇安装板(270)上设有通槽(621),风扇安装板(270)上设有位于通槽(621)处的风扇(271);

空腔(211)相对的侧面上且位于下方处设有铰接槽(212),铰接槽(212)的侧面上相对设有第三铰接孔,导料板(260)上设有伸入对应第三铰接孔内的第三铰接轴(611);固定板(224)的侧面上设有供对应风扇安装板(270)一端伸入的凹槽(511),凹槽(511)的侧面上相对设有第四铰接孔,风扇安装板(270)一端部设有伸入对应第四铰接孔内的第四铰接轴(622),导料板(260)与风扇安装板(270)间铰接连接有连杆(261);固定板(224)的侧面上设有安装槽(512),安装槽(512)内设有导向柱(710),安装槽(512)的侧壁上沿导向柱(710)的长度方向设有条形槽(513),安装槽(512)内设有滑动块(720),导向柱(710)穿过滑动块(720)设置,滑动块(720)上设有一端铰接连接在滑动块(720)的连接杆(721),连接杆(721)的另一端铰接连接在风扇安装板(270)上,滑动块(720)上设有伸出对应条形槽(513)的滑块(722),导向柱(710)上套设有用于推动滑动块(720)上移动的第一弹簧(730),挡板(230)的下侧面对应滑块(722)设有凸块(314),凸块(314)上设有用于推动滑块(722)下移的斜面;

盖板(110)上设有位于两侧且用于对茶叶进行喷淋的喷淋机构,盖板(110)的下侧面设有收纳槽(251),收纳槽(251)内相对设有第二铰接孔;喷淋机构包括两块平行铰接设于收纳槽(251)内的铰接杆(410),铰接杆(410)的一端设有伸入对应第二铰接孔内的第二铰接轴(411),挡板(230)用于推动铰接杆(410)收纳于收纳槽(251)内,铰接杆(410)的另一端部间连接有储水块(420),储水块(420)内设有储水腔,储水块(420)上均匀布设有喷雾头(421),盖板(110)上设有用于对储水块(420)进行供水的储水箱(111);

盖板(110)上设有用于驱动转轴(240)转动的第一电机(112),安装块(220)的下侧面上设有用于驱动丝杆(222)转动的第二电机(223)。

2.根据权利要求1所述的一种黑茶渥堆陈化机,其特征在于:升降腔(221)的开口处设有用于对开口进行密封的封堵机构,封堵机构包括设于开口处的密封块(810),密封块(810)内设有开口向下的活动腔(811),活动腔(811)内通过第二弹簧(830)设有用于抵靠于对应挡板(230)上的封堵块(820)。

3.一种基于权利要求1‑2任一所述的一种黑茶渥堆陈化机的渥堆工艺,其包括以下步骤:

步骤一,第二电机(223)驱动丝杆(222)使挡板(230)转动至空腔(211)上方,将茶叶由进料口(101)输入空腔(211)内进行茶叶的渥堆处理;

步骤二,茶叶经步骤一渥堆一段时间后,第一电机(112)带动转轴(240)转动,同时第二电机(223)驱动丝杆(222)转动使挡板(230)位于安装块(220)上方往返转动,使茶叶得到翻转;挡板(230)在往返转动过程中带动喷淋机构绕第二铰接轴(411)转动对翻转的茶叶进行喷淋,保证茶叶再次渥堆的湿度;

步骤三,茶叶经过步骤二完成渥堆后,第二电机(223)驱动丝杆(222)转动使挡板(230)转动至固定板(224)处,茶叶经导料板(260)落于空腔(211)底部收集,风扇(271)工作对导料板(260)上的茶叶进行吹风晾干;晾干过程中,通过挡板(230)转动靠近固定板(224)使凸块(314)挤压滑块(722)沿条形槽(513)移动来控制导料板(260)的倾斜角度,从而控制茶叶的晾干时间。
