专利号: 2020114841277
申请人: 南京工业职业技术大学
专利类型:发明专利
专利状态:已下证
专利领域: 信号装置
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

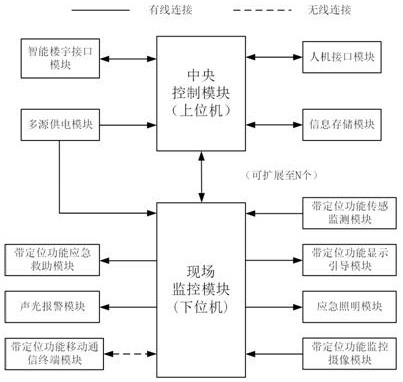

1.一种智能消防预警应急系统,其特征在于,所述系统是集散式分布控制系统,包括中央控制模块、现场监控模块、多源供电模块、智能楼宇接口模块、人机接口模块、信息存储模块、带定位功能传感监测模块、带定位功能显示引导模块、应急照明模块、带定位功能监控摄像模块、带定位功能应急救助模块、声光报警模块、带定位功能移动通信终端模块,所述带定位功能传感监测模块是有线或/和无线传感模块,所述无线传感模块是自供或他供电无线传感模块;

所述中央控制模块通过有线或/和无线通信与所述现场监控模块、人机接口模块、信息存储模块和智能楼宇接口模块连接并用于实现与上述模块的数据交换及处理,所述现场监控模块通过有线或/和无线通信与所述带定位功能传感监测模块、带定位功能显示引导模块、应急照明模块、带定位功能监控摄像模块、带定位功能应急救助模块、声光报警模块相连接并用于实现与上述模块的数据交换及处理;

所述智能楼宇接口模块能够与智能楼宇系统或智能家居系统实现消防安全信息的共

享并能够将智能楼宇系统或智能家居系统的信息发送给中央控制模块;

所述人机接口模块用于实现人与中央控制模块之间对话及信息交换;

所述信息存储模块用于存储现场监控模块上传的数据信息;

所述带定位功能传感监测模块用于检测现场的火情信息;

所述带定位功能显示引导模块用于在火灾发生时向人们指引逃生路线;

所述应急照明模块用于在火灾发生时,因正常照明电源发生故障而启用,能进行有效

地照明和显示疏散通道;

所述带定位功能监控摄像模块用于采集现场的视频信息;

所述带定位功能应急救助模块用于在火灾发生时向人们提供相关的自救逃生工具;

所述声光报警模块用于在火灾发生时发出报警信号;

所述带定位功能移动通信终端模块通过无线通信与所述现场监控模块相连接;

所述多源供电模块通过有线或/和无线方式为系统各模块供电;

所述带定位功能传感监测模块、带定位功能显示引导模块、带定位功能监控摄像模块、带定位功能应急救助模块、带定位功能移动通信终端模块中均内置有定位模块。

2.如权利要求1所述的智能消防预警应急系统,其特征在于,所述中央控制模块是PC机或工控机,所述现场监控模块是单片机控制器或PLC可编程控制器,所述人机接口模块包括显示屏、打印机、键盘和鼠标,所述信息存储模块是硬盘,所述中央控制模块、人机接口模块、信息存储模块、智能楼宇接口模块均设置于中央控制室,所述现场监控模块设置于楼宇内的主要通道。

3.如权利要求1所述的智能消防预警应急系统,其特征在于,所述多源供电模块包括

220伏市电电源、太阳能电源、风电电源、蓄电池电源、多电源控制器和无线供电设备,并通过所述多电源控制器进行相应的电源切换,所述蓄电池电源采用220伏市电电源、太阳能电源、风电电源中的任意一种进行充电,所述220伏市电电源、蓄电池电源、多电源控制器设置在中央控制室,所述太阳能电源、风电电源设置在建筑物顶面或侧面,所述无线供电设备设置于中央控制室或建筑物顶。

4.如权利要求1所述的智能消防预警应急系统,其特征在于,所述带定位功能传感监测模块包括温度传感器、烟雾探测器、火焰传感器、红外传感器、气体探测器和亮度传感器,所述定位功能传感监测模块均设置于室内和楼宇内的主要通道。

5.如权利要求1所述的智能消防预警应急系统,其特征在于,所述带定位功能显示引导模块包括逃生指示灯和逃生引导显示屏,所述带定位功能显示引导模块设置于主要通道,所述逃生引导显示屏能够实时显示最优的逃生路线。

6.如权利要求1所述的智能消防预警应急系统,其特征在于,所述应急照明模块包括备用照明、疏散照明、安全照明,所述应急照明模块设置于楼宇内的主要通道。

7.如权利要求1所述的智能消防预警应急系统,其特征在于,所述带定位功能监控摄像模块是红外摄像头和/或白光摄像头,所述带定位功能监控摄像模块设置于楼宇内的主要通道以及室内。

8.如权利要求1所述的智能消防预警应急系统,其特征在于,所述带定位功能应急救助模块包括盒体(1)、转轴(2)、支撑板(3)、带轮(4)、救助包(5)、绳索(6)、把手(7)以及插板(8),所述盒体(1)为一端开口的圆柱形壳体结构并通过盒盖(11)盖紧,盒体(1)内的几何中心处设有轴承座(17),转轴(2)通过轴承(18)安装于轴承座(17)内并能够转动,转轴(2)的另一端连接至所述的支撑板(3),支撑板(3)是周侧通过若干辐射状分布的肋板(12)连接有底板(19),每个底板(19)左侧的边缘处均设置有弧形的挡板(9),所述救助包(5)通过胶水粘结于挡板(9)内侧,所述带轮(4)安装于支撑板(3)与轴承座(17)之间的转轴(2)上,所述绳索(6)的一端缠绕于带轮(4)上,其另一端穿过盒体(1)连接至所述的把手(7),所述插板(8)插接于盒盖(11)上且插板(8)上还设有供挡板(9)通过的缺口(10),把手(7)上设有通孔(14),锁紧杆(15)穿过通孔(14)将把手(7)暂时固定于墙面上,所述盒体(1)的下部设有落料口(13),所述带定位功能应急救助模块设置于楼宇内的主要通道。

9.如权利要求1所述的智能消防预警应急系统,其特征在于,所述声光报警模块是报警闪烁灯或声光报警器,所述声光报警模块设置于楼宇内的主要通道。

10.如权利要求1-9中任意一项所述的智能消防预警应急系统,其特征在于,其应用于

具有消防安全要求的场合,所述具有消防安全要求的场合是建筑物或水陆空运载工具,所述现场监控模块根据现场情况能够扩展至2个以上。
