专利号: 202011482893X
申请人: 宗成果
专利类型:发明专利
专利状态:已下证
专利领域: 刷类制品
更新日期:2024-04-18
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

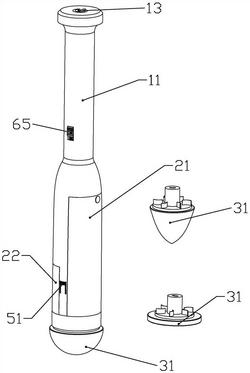

1.一种清洁刷,其特征在于:包括有壳体和多种可拆卸转动连接在所述壳体下部的刷头;所述壳体下部位于所述刷头上端成型有用于混合水和添加剂的混合腔;所述壳体外侧固定连接有用于向所述混合腔供给水的水箱和用于向所述混合腔供给添加剂的添加剂箱;

所述壳体内固定连接有用于驱动所述刷头转动的驱动电机;所述混合腔内靠近前端密封固定连接有密封环;所述刷头上端中央位置安装有与所述密封环密封连接的安装盘;所述安装盘上端位于所述混合腔内成型有多个用于混合水和添加剂的混合叶片;

所述壳体内中央位置转动连接有转动轴纵向设置的与所述驱动电机输出轴固定连接的驱动轴;所述驱动轴远离所述驱动电机的一端纵向滑动连接有能够与所述安装盘固定插接的驱动板;所述壳体内纵向滑动连接有与所述驱动板固定卡接的出液压板;所述壳体外侧纵向滑动连接有与所述出液压板上端相抵的用于驱动所述出液压板纵向滑动的出液驱动块;当所述出液驱动块位于上方极限位置时,所述安装盘与所述密封环密封转动连接,所述刷头转动进行清洁工作的同时使所述混合腔内的液体充分混合;当所述出液驱动块位于下方极限位置时,所述安装盘与所述密封环分离,所述混合腔内的混合液体流向所述刷头。

2.如权利要求1所述的一种清洁刷,其特征在于:所述安装盘上端中央位置成型有能够与所述驱动板固定插接的从动轴;所述驱动板靠近所述从动轴的一端成型有能够与所述从动轴固定卡接的卡头;所述从动轴内成型有能够与所述卡头固定卡接的卡接凹环;

所述壳体内纵向滑动连接有用于驱动所述驱动板水平滑动的解锁板;所述解锁板中部成型有纵向滑动连接在所述驱动轴外周的能够与所述驱动板相抵的解锁管;

当所述解锁板位于上方极限位置时,所述解锁管不与所述驱动板接触,所述卡头在所述卡接凹环固定卡接;

当所述解锁板位于下方极限位置时,所述解锁管内壁与所述驱动板外侧相抵,使得所述驱动板朝向所述驱动轴滑动,所述卡头与所述卡接凹环分离。

3.如权利要求2所述的一种清洁刷,其特征在于:所述从动轴上端中央位置成型有能够与所述驱动板固定插接的与所述卡接凹环连通的从动孔;所述驱动板下端成型有倾斜设置的能够与所述从动孔内壁相抵的从动斜面;

当所述驱动板插入到所述从动孔内时,所述从动孔内壁与所述从动斜面相抵,使得所述驱动板朝向所述驱动轴滑动。

4.如权利要求1所述的一种清洁刷,其特征在于:所述密封环外壁下端位于所述刷头上端成型有向所述壳体轴向倾斜的防止混合液甩出的防溅环。

5.如权利要求1所述的一种清洁刷,其特征在于:所述壳体内固定连接有用于向所述水箱加压的水箱气泵和位于所述水箱气泵正下方的用于向所述添加剂箱加压的添加剂气泵;

所述添加剂气泵包括有固定连接在所述壳体内的添加剂泵壳和纵向密封滑动连接在所述添加剂气泵朝向所述水箱气泵一侧的添加剂活塞;所述水箱气泵包括有固定连接在所述壳体内的水箱泵壳和纵向密封滑动连接在所述水箱气泵朝向所述添加剂气泵一侧的水箱活塞;

所述壳体内位于所述添加气泵与所述水箱气泵之间转动连接有能够与所述驱动电机的输出轴传动连接的转动轴纵向设置的驱动柱;所述驱动柱上下两端分别成型有倾斜设置的斜剖面;各个所述斜剖面的非中央位置分别与对应的所述添加剂活塞、所述水箱活塞相抵;当所述驱动柱转动时,所述添加剂活塞、所述水箱活塞往复上下滑动。

6.如权利要求5所述的一种清洁刷,其特征在于:所述壳体内滑动连接有能够与所述驱动轴、所述驱动柱相抵的联动轮;所述联动轮上端中央位置成型有与所述联动轮同轴的锥盘;所述壳体外侧纵向滑动连接有与所述锥盘的锥面相抵的加注驱动块;

当所述加注驱动块位于上方极限位置时,所述联动轮不与所述驱动轴、所述驱动柱接触;

当所述加注驱动块位于下方极限位置时,所述联动轮与所述驱动轴、所述驱动柱抵紧,所述驱动轴转动使得所述驱动柱转动。
