专利号: 2020109190721
申请人: 诸暨市开翎工业设计有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 刷类制品
更新日期:2023-11-27
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

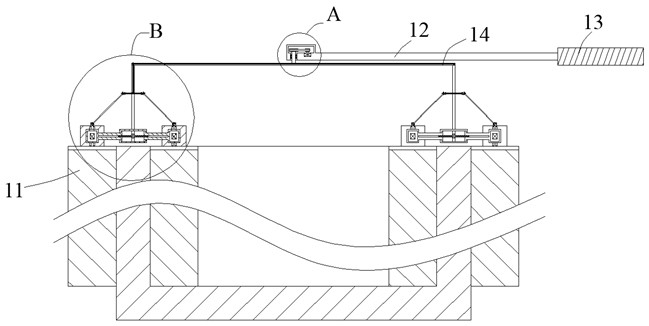

1.一种清洁刷,包括顶部杆,所述顶部杆一侧设置有握把,所述顶部杆下侧设置有平台板,所述平台板下侧设置有对称的且能够改变间距对不同厚度的容器内壁及表面进行同时刷动清洁的刷筒装置,所述顶部杆内设置有使所述平台板转动的内部驱动装置;刷筒装置包括设置于所述平台板下侧且对称的顶部箱体,所述顶部箱体内设置有滑移穿透内腔,所述顶部箱体下侧设置有底部滑箱,所述底部滑箱内设置有内部滑内腔,所述内部滑内腔内滑动的设置有对称的滑移箱体,所述滑移箱体内设置有内部配合电机,所述滑移箱体一侧转动的设置有侧摆动箱体,所述侧摆动箱体与所述内部配合电机动力连接设置,所述侧摆动箱体下侧转动的设置有刷筒,所述平台板、顶部箱体和侧摆动箱体内设置有使所述刷筒进行转动的动力配合组件,所述内部滑内腔内设置有使两侧的所述滑移箱体进行彼此靠近或者远离实现所述刷筒对容器夹紧的驱动夹紧组件。

2.根据权利要求1所述的一种清洁刷,其特征在于:动力配合组件包括与所述侧摆动箱体转动配合连接的转动配合轴,所述转动配合轴与所述刷筒固定,所述转动配合轴顶部设置有开口配合内腔,所述开口配合内腔内转动的设置有内部十字轴,所述内部十字轴一侧转动的设置有摆动连接杆,所述摆动连接杆一侧设置有配合壳体,所述配合壳体内转动的设置有配合连接十字轴,所述配合连接十字轴一侧转动的设置有侧转动套筒,所述侧转动套筒一侧设置有升降平移箱体,所述升降平移箱体与所述侧转动套筒转动配合连接,所述升降平移箱体与所述滑移穿透内腔滑动配合连接,所述升降平移箱体和平台板内设置有使所述刷筒进行转动的且不会在所述刷筒摆动后影响所述刷筒传动的传动连接结构。

3.根据权利要求2所述的一种清洁刷,其特征在于:传动连接结构包括与内部腔端壁转动配合连接的底部轴,所述底部轴一侧设置有配合带轮,所述配合带轮外表面缠绕设置有传动皮带,所述传动皮带将所述配合带轮动力连接设置,所述平台板顶部设置有传动配合连接电机,所述传动配合连接电机与其中一个所述配合带轮动力连接设置,所述底部轴下侧设置有底部套轴,所述底部套轴位于所述滑移穿透内腔内,所述底部套轴内设置有开口的传动内孔,所述升降平移箱体内设置有对称的侧内腔,所述侧内腔之间设置有位于所述升降平移箱体内的传动配合内腔,所述侧转动套筒一侧设置有输出连接轴,所述输出连接轴转动的贯穿所述侧内腔并伸入到所述传动配合内腔内,所述输出连接轴一侧设置有侧啮合锥齿轮,所述侧啮合锥齿轮之间设置有顶部啮合锥齿轮,所述顶部啮合锥齿轮与所述侧啮合锥齿轮啮合设置,所述顶部啮合锥齿轮顶部设置有竖杆,所述竖杆伸入到所述传动内孔内并与之滑动且转动配合连接。

4.根据权利要求3所述的一种清洁刷,其特征在于:驱动夹紧组件包括设置于所述内部滑内腔内的内部驱动马达,所述内部驱动马达两侧动力连接设置有对称的连接螺纹杆,所述滑移箱体内设置有开口的内螺纹轴,所述内螺纹轴与所述连接螺纹杆螺纹配合连接。

5.根据权利要求1所述的一种清洁刷,其特征在于:内部驱动装置包括设置于所述顶部杆内的内置腔,所述内置腔端壁内设置有配合连接电机,所述配合连接电机一侧动力连接设置有主动配合带轮,所述主动配合带轮一侧设置有侧转动盘,所述侧转动盘一侧设置有内部转轴,所述内部转轴转动的贯穿所述内置腔和顶部杆,所述内部转轴与所述平台板固定配合连接,所述侧转动盘和主动配合带轮外表面缠绕设置有连接带,所述连接带将所述侧转动盘和主动配合带轮动力连接设置。
