专利号: 2020113437337
申请人: 浙江炜烨晶体纤维有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 玻璃;矿棉或渣棉
更新日期:2025-03-29
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

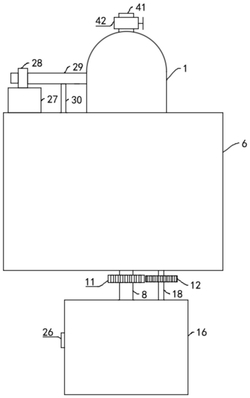

1.一种多晶莫来石纤维喷丝装置,包括第一壳体(1)和第二壳体(16),其特征在于,所述第一壳体(1)内固定安装有固定块(3),所述第一壳体(1)上转动连接有喷丝管(8),所述第一壳体(1)固定安装在台体(6)上,所述台体(6)内固定安装有减速电机(14),所述减速电机(14)的输出端固定连接有用于带动转台(23)转动的传动机构,所述台体(6)上固定安装有支撑块(27),所述支撑块(27)上固定安装有气泵(28),所述气泵(28)上固定连接有主管(29),所述主管(29)插入第一壳体(1)内,所述主管(29)上固定安装有支管(30),所述台体(6)上开设有U形通孔(31),所述支管(30)与U形通孔(31)连通,所述台体(6)内固定安装有通电接头(39),所述台体(6)上固定安装有电热块(40),所述U形通孔(31)内安装有用于控制电热块(40)工作的联动机构,所述第一壳体(1)上安装有进料管(41),所述进料管(41)上固定安装有手动阀门(42)。

2.根据权利要求1所述的一种多晶莫来石纤维喷丝装置,其特征在于,所述固定块(3)内开设有孔槽(4),所述固定块(3)内开设有内腔(5),所述孔槽(4)与内腔(5)连通,所述内腔(5)与喷丝管(8)连通,所述喷丝管(8)通过直线轴承(7)与固定块(3)转动连接。

3.根据权利要求1所述的一种多晶莫来石纤维喷丝装置,其特征在于,所述传动机构包括第一转轴(18)、主动轮(19)、从动轮(20)和传动皮带(21),所述第一转轴(18)的一端与减速电机(14)的输出端固定连接,所述第一转轴(18)远离减速电机(14)的一端转动连接在第二壳体(16)的内壁上,所述第一转轴(18)上固定安装有主动轮(19),所述主动轮(19)和从动轮(20)上套接有传动皮带(21),所述从动轮(20)固定安装在第二转轴(22)上,所述第二转轴(22)上固定安装有转台(23)。

4.根据权利要求3所述的一种多晶莫来石纤维喷丝装置,其特征在于,所述第二壳体(16)内固定安装有隔温板(25),所述转台(23)上固定安装有挡板(24),所述第二壳体(16)上开设有取料口(26)。

5.根据权利要求3所述的一种多晶莫来石纤维喷丝装置,其特征在于,所述第一转轴(18)上固定安装有第二齿轮(12),所述第二齿轮(12)与第一齿轮(11)啮合,所述第一齿轮(11)固定安装在喷丝管(8)上。

6.根据权利要求1所述的一种多晶莫来石纤维喷丝装置,其特征在于,所述联动机构包括活塞(32)、连杆(33)和导电块(37),所述活塞(32)与U形通孔(31)滑动连接,所述活塞(32)上固定连接有连杆(33),所述连杆(33)远离活塞(32)的一端固定安装有导电块(37)。

7.根据权利要求6所述的一种多晶莫来石纤维喷丝装置,其特征在于,所述U形通孔(31)远离支管(30)的一端的侧壁上开设有第二空腔(35),所述连杆(33)上固定安装有限位块(34),所述第二空腔(35)内安装有弹簧(36),所述弹簧(36)的一端固定连接在限位块(34)上,所述弹簧(36)远离限位块(34)的一端固定连接在第二空腔(35)的内壁上。

8.根据权利要求1所述的一种多晶莫来石纤维喷丝装置,其特征在于,所述减速电机(14)通过联轴器(15)与第一转轴(18)转动连接。

9.根据权利要求1所述的一种多晶莫来石纤维喷丝装置,其特征在于,所述喷丝管(8)内固定安装有圆盘(9),所述圆盘(9)上开设有圆孔(10),所述圆孔(10)的数量为多个,多个所述圆孔(10)呈环形阵列。
