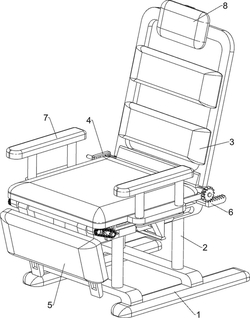

1.一种用于妇科候诊厅的可调靠背角度座椅,其特征在于,包括:凳脚(1),其上连接有多个支撑柱(2);
座椅结构(3),支撑柱(2)之间设有座椅结构(3);
靠背调节机构(4),座椅结构(3)上设有靠背调节机构(4);
腿托机构(5),座椅结构(3)上设有腿托机构(5);
联动机构(6),座椅结构(3)上设有联动机构(6);
座椅结构(3)包括:
坐板(31),支撑柱(2)之间连接有坐板(31),坐板(31)顶部连接有软坐垫(32);
连接座(33),坐板(31)一侧转动式连接有连接座(33),连接座(33)端部连接有靠背架(34),靠背架(34)一侧连接有软靠垫(35);
靠背调节机构(4)包括:
固定架(41),靠背架(34)另一侧连接有固定架(41),固定架(41)上连接有扇形齿块(42),扇形齿块(42)与连接座(33)连接;
第一涡卷弹簧(43),连接座(33)与坐板(31)之间连接有第一涡卷弹簧(43);
固定轴(44),坐板(31)另一侧连接有固定轴(44),固定轴(44)上转动式连接有卡块架(46),卡块架(46)与扇形齿块(42)啮合,卡块架(46)与固定轴(44)之间连接有第二涡卷弹簧(45);
腿托机构(5)包括:
第一安装座(51),坐板(31)底部一侧连接有第一安装座(51),第一安装座(51)上转动式连接有连接轴(53);
开孔摇臂(52),连接轴(53)上连接有开孔摇臂(52),开孔摇臂(52)上滑动式连接有滑动腿托(55);
弹性卡销(54),滑动腿托(55)上滑动式连接有弹性卡销(54),弹性卡销(54)与开孔摇臂(52)配合;
联动机构(6)包括:
第一齿轮(61),连接座(33)一侧连接有第一齿轮(61);
第一导向架(64),坐板(31)底部另一侧连接有第一导向架(64),第一导向架(64)上滑动式连接有滑动推杆架(63),滑动推杆架(63)右部连接有固定齿条块(62),固定齿条块(62)与第一齿轮(61)啮合;
第一导轨架(66),坐板(31)上靠近第一导向架(64)的一侧连接有第一导轨架(66),第一导轨架(66)上滑动式连接有滑动齿条架(65),滑动齿条架(65)与滑动推杆架(63)接触配合;
复位弹簧(67),滑动齿条架(65)与第一导轨架(66)之间连接有复位弹簧(67);
第二安装座(68),坐板(31)上靠近第一安装座(51)的一侧连接有第二安装座(68),第二安装座(68)上转动式连接有转杆;
第二齿轮(69),转杆上连接有第二齿轮(69),第二齿轮(69)与滑动齿条架(65)啮合;
传动链条组(610),转杆与连接轴(53)之间连接有传动链条组(610);
还包括扶手升降机构(7),扶手升降机构(7)包括:第三安装座(71),坐板(31)的另外两侧均连接有第三安装座(71),第三安装座(71)上滑动式连接有滑动扶手架(72),滑动扶手架(72)端部连接有楔形顶块(73);
第二导向架(75),坐板(31)底部另外一侧连接有第二导向架(75),第二导向架(75)上滑动式连接有顶杆(74),顶杆(74)与滑动推杆架(63)连接,顶杆(74)与楔形顶块(73)接触配合。
2.根据权利要求1所述的一种用于妇科候诊厅的可调靠背角度座椅,其特征在于,还包括活动头枕机构(8),活动头枕机构(8)包括:第二导轨架(81),靠背架(34)一侧上部连接有第二导轨架(81),第二导轨架(81)内滑动式连接有滑动头枕(82);
调整插销(83),第二导轨架(81)上滑动式连接有调整插销(83),调整插销(83)与滑动头枕(82)配合,调整插销(83)与第二导轨架(81)之间连接有弹性件。
3.根据权利要求1所述的一种用于妇科候诊厅的可调靠背角度座椅,其特征在于,连接座(33)由一根杆子和一块板子组成。
