专利号: 2020111646770
申请人: 王丽敏
专利类型:发明专利
专利状态:已下证
专利领域: 船舶或其他水上船只;与船有关的设备
更新日期:2024-11-18
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

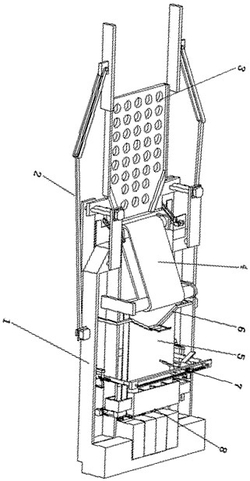

1.一种海洋垃圾分类收集设备,其特征在于,包括船体(1)、聚拢机构(2)、打捞机构(3)、第一移动机构(4)、第二移动机构(5)、识别机构(6)、分类机构(7)和收集机构(8),所述聚拢机构(2)设置有两个,两个所述聚拢机构(2)分别固定设置在船体(1)的一侧,所述打捞机构(3)固定设置在船体(1)的前端,所述第一移动机构(4)设置在船体(1)的上方,所述第二移动机构(5)设在船体(1)的上方,所述第二移动机构(5)位于第一移动机构(4)的下方,所述第二移动机构(5)与第一移动机构(4)的工作端相对应,所述识别机构(6)设置和分类机构(7)均设置在在第二移动机构(5)的上方,所述收集机构(8)设置在分类机构(7)的一侧,所述收集机构(8)与所述第二移动机构(5)的工作端相对应。

2.根据权利要求1所述的一种海洋垃圾分类收集设备,其特征在于,每个所述聚拢机构(2)均包括聚拢板(21)、固定座(22)、固定轴(23)、第一移动板(24)、连接轴(25)、第二移动板(26)和聚拢电机(27),所述聚拢板(21)呈矩形,所述聚拢板(21)设置在打捞机构(3)的一侧,所述固定座(22)固定设置在聚拢板(21)的一侧,所述固定轴(23)贯穿所述固定座(22),所述第一移动板(24)设置有两个,两个所述第一移动板(24)对称设置在固定座(22)的一侧,两个所述第一移动板(24)分别与所述固定轴(23)的一端固定连接,所述连接轴(25)设置在两个所述第一移动板(24)一端的中间,所述连接轴(25)与两个所述第一移动板(24)固定连接,所述第二移动板(26)的一端设置在连接轴(25)上,所述聚拢电机(27)设置在第二移动板(26)的上方,所述第二移动板(26)的一端与聚拢电机(27)的输出端固定连接,所述聚拢电机(27)固定设置在船体(1)的一侧。

3.根据权利要求2所述的一种海洋垃圾分类收集设备,其特征在于,所述打捞机构(3)包括打捞板(31)、挡板(311)、斜板(312)、升降板(32)、升降部件(33)和旋转部件(34),所述打捞板(31)设置在船体(1)的一侧,所述打捞板(31)上开设有若干个出水孔(3111),所述打捞板(31)的一端上设置有旋转轴(3112),所述挡板(311)设置有两个,两个所述挡板(311)对称固定设置在打捞板(31)的一侧,所述斜板(312)设置有两个,两个所述斜板(312)分别与一个所述挡板(311)固定连接,所述升降板(32)设置有两个,两个所述升降板(32)对称设置打捞板(31)的一侧,两个所述升降板32与所述打捞板31固定连接,所述升降部件(33)设置有两个,两个所述升降部件(33)分别设置在一个所述升降板(32)上,两个所述升降部件

33与所述升降板32移动连接,所述旋转部件(34)设置有两个,两个所述旋转部件(34)对称设置在打捞板(31)的一侧,两个所述旋转部件(34)与旋转轴(3112)转动连接,每个所述升降部件(33)均包括升降顶板(331)、升降底板(332)、升降丝杆(333)、升降辅助杆(334)和升降电机(335),所述升降顶板(331)固定设置在船体(1)的上方,所述升降底板(332)固定设置在船体(1)的下方,所述升降丝杆(333)的一端设置在升降顶板(331)上,所述升降丝杆(333)的另一端贯穿所述升降板(32)与升降底板(332)相连接,所述升降辅助杆(334)设置有两个,两个所述升降辅助杆(334)对称设置在升降丝杆(333)的一侧,两个所述升降辅助杆(334)与升降底板(332)固定连接,所述升降电机(335)固定设置在升降顶板(331)上,所述升降丝杆(333)的一端与升降电机(335)的输出端固定连接,每个所述旋转部件(34)均包括旋转固定板(341)、转动轴(342)、旋转电机(343)和旋转带(344),所述旋转固定板(341)固定设置在船体(1)上,所述转动轴(342)的一端与所述旋转固定板(341)转动连接,所述旋转电机(343)设置在转动轴(342)的一侧,所述转动轴(342)的另一端与所述旋转电机(343)的输出端固定连接,所述旋转带(344)的两端分别设置在转动轴(342)和旋转轴(3112)上。

4.根据权利要求3所述的一种海洋垃圾分类收集设备,其特征在于,所述第一移动机构(4)包括移动固定板(41)、第一移动轴(42)、第二移动轴固定板(43)、第二移动轴(44)、第一移动带(45)、移动电机转动轴(46)、第二移动带(47)和移动电机(48),所述移动固定板(41)设置有两个,两个所述移动固定板(41)对称设置在船体(1)上,所述第一移动轴(42)设置在两个所述移动固定板(41)之间,所述第一移动轴(42)与所述一个移动固定板(41)转动连接,所述第二移动轴固定板(43)固定设置在船体(1)的上方,所述第二移动轴(44)的一端与所述第二移动轴固定板(43)的一侧转动连接,所述第一移动带(45)套设在第一移动轴(42)和第二移动轴(44)上,所述移动电机转动轴(46)设置在船体(1)上,所述移动电机转动轴(46)的一侧与船体(1)转动连接,所述第二移动带(47)套设在第二移动轴(44)和移动电机转动轴(46)上,所述移动电机(48)设置在移动电机转动轴(46)的一侧,所述移动电机转动轴(46)的另一端与所述移动电机(48)的输出端固定连接。

5.根据权利要求4所述的一种海洋垃圾分类收集设备,其特征在于,所述第二移动机构(5)包括L型固定板(51)、第三移动轴(52)、第四移动轴固定板(53)、第四移动轴(54)、第三移动带(55)、转动电机轴(56)、第四移动带(57)和转动电机(58),所述L型固定板(51)设置有两个,两个所述L型固定板(51)与船体(1)固定连接,所述第三移动轴(52)设置在两个所述L型固定板(51)之间,所述第三移动轴(52)与两个所述L型固定板(51)转动连接,所述第四移动轴固定板(53)固定设置在船体(1)上,所述第四移动轴(54)的一端与所述第四移动轴固定板(53)转动连接,所述第三移动带(55)套设在第三移动轴(52)和第四移动轴(54)上,所述第三移动带(55)位于第一移动机构(4)的下方,所述转动电机轴(56)设置在船体(1)上,所述转动电机轴(56)的一侧与船体(1)转动连接,所述第四移动带(57)套设在第四移动轴(54)和转动电机轴(56)上,所述转动电机(58)设置在转动电机轴(56)的一侧,所述转动电机轴(56)的另一侧与所述转动电机(58)的输出端固定连接。

6.根据权利要求5所述的一种海洋垃圾分类收集设备,其特征在于,所述识别机构(6)包括识别固定座(61)、识别板(62)、识别顶板(63)、识别升降块(64)、识别升降丝杆(65)和识别电机(66),所述识别固定座(61)设置有两个,两个所述识别固定座(61)与船体(1)固定连接,所述识别板(62)设置在两个所述识别固定座(61)之间,所述识别板(62)上设置有识别器(621),所述识别顶板(63)对应设置在识别板(62)的上方,所述识别升降块(64)设置有两个,两个所述识别升降块(64)对称设置在识别板(62)上,所述识别升降丝杆(65)设置有两个,两个所述识别升降丝杆(65)分别贯穿一个所述识别升降块(64)与一个所述识别固定座(61)转动连接,所述识别电机(66)设置有两个,两个所述识别电机(66)对称设置在识别顶板(63)上,两个所述识别升降丝杆(65)分别与一个所述识别电机(66)的输出端固定连接。

7.根据权利要求6所述的一种海洋垃圾分类收集设备,其特征在于,所述分类机构(7)包括分类升降部件(71)、分类板(72)和分类器(73),所述升降分类部件(71)设置有两个,两个所述分类部件(71)对称设置在船体(1)上,所述分类板(72)固定设置在两个所述分类升降部件(71)的上方,所述分类器(73)固定设置在分类板(72)的下方,每个所述分类升降部件(71)均包括升降固定板(711)、升降套杆(712)、升降杆(713)、第一齿条(714)、齿轮(715)、升降旋转轴固定板(716)、升降旋转轴(717)、升降带(718)和分类升降电机(719),所述升降固定板(711)固定设置在船体(1)上,所述升降套杆(712)固定设置在升降固定板(711)上,所述升降杆(713)滑动设置在升降套杆(712)内,所述第一齿条(714)设置在升降杆(713)上,所述齿轮(715)设置在升降杆(713)的一侧,所述齿轮(715)与第一齿条(714)啮合,所述升降旋转轴固定板(716)设置在齿轮(715)的一侧,所述升降旋转轴(717)的一端贯穿所述齿轮(715)与所述升降旋转轴固定板(716)转动连接,所述分类升降电机(719)固定设在船体(1)上,所述升降带(718)套设在升降旋转轴(717)的另一端和分类升降电机(719)的输出端上,所述分类板(72)上开设有凹槽(721),所述凹槽(721)内的一侧设置有第二齿条(722),所述分类板(72)上方的一端固定设置有移动轴固定板(723),所述移动轴固定板(723)的一侧设置有第五移动轴(724),所述第五移动轴(724)与移动轴固定板(723)转动连接,所述第五移动轴(724)的另一侧设置有分类移动电机(725),所述第五移动轴(724)与所述分类移动电机(725)的输出端固定连接,所述第五移动轴(724)上设置有移动块(726),所述移动块(726)下方设置有移动齿轮(727),所述移动齿轮(727)与所述第二齿条(722)啮合,所述分类器(73)与所述移动齿轮(727)固定连接,所述分类器(73)包括进口板(731)和升降挡板(732),所述进口板(731)固定设置在移动齿轮(727)的下方,所述升降挡板(732)设置在进口板(731)的一侧,所述分类板(72)一侧设置有气缸(74)。

8.根据权利要求7所述的一种海洋垃圾分类收集设备,其特征在于,收集机构(8)包括分类道(81)、进口(82)和分类箱(83),所述分类道(81)设置有四个,四个所述分类道(81)到与船体(1)固定连接,四个所述分类道(81)位于第二移动机构(5)的上方,所述进口(82)设置有四个,四个所述进口(82)分别与一个所述分类道(81)的工作端相对应,四个所述进口(82)与所述船体(1)固定连接,所述分类箱(83)设置有四个,四个所述分类箱(83)分别设置在一个进口(82)的一侧,每个所述分类箱(83)内都设置有过滤网(831),四个所述分类箱(83)下方设置有海水收集箱(84),所述海水收集箱(84)一侧设置有若干个出水管(841)。
