专利号: 2020111395202
申请人: 金螳螂精装科技(苏州)有限公司
专利类型:发明专利
专利状态:授权未缴费
专利领域: 建筑物
更新日期:2025-06-11
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

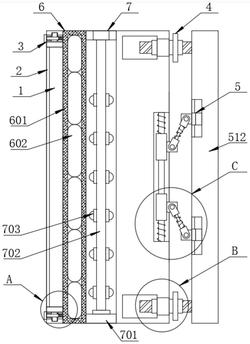

1.一种具有防火功能的装配式玻璃隔断墙,包括玻璃隔层(1),其特征在于,所述玻璃隔层(1)两侧通过卡接机构(3)设有吸音机构(6),所述吸音机构(6)一侧设有冲水机构(7),所述冲水机构(7)一侧设有减震机构(5),所述减震机构(5)一侧设有装配机构(4)。

2.根据权利要求1所述的一种具有防火功能的装配式玻璃隔断墙,其特征在于,所述卡接机构(3)包括两个固定座(301)和卡座(309),且固定座(301)固定连接在玻璃隔层(1)两侧,所述固定座(301)内腔一侧嵌设有套筒(308),所述套筒(308)内腔套设有转杆(306),所述转杆(306)一端固定连接有旋钮(307),所述旋钮(307)一侧与固定座(301)一侧相贴合,所述转杆(306)一侧固定连接有卡块(303),所述卡座(309)内腔一侧开设有卡槽(302),所述卡块(303)卡接在卡槽(302)内,所述转杆(306)一端与吸音机构(6)一侧相贴合,所述转杆(306)外侧壁套设有两个挤压垫(304),且两侧挤压垫(304)之间固定连接有第一弹簧(305),且挤压垫(304)的一侧与吸音机构(6)一侧相贴合。

3.根据权利要求2所述的一种具有防火功能的装配式玻璃隔断墙,其特征在于,所述卡槽(302)的宽度和卡块(303)的宽度相等,且卡槽(302)的横截面形状为弧形。

4.根据权利要求1所述的一种具有防火功能的装配式玻璃隔断墙,其特征在于,所述装配机构(4)包括装配架(405),所述装配架(405)一侧设有减震机构(5),所述装配机构(4)设有两个内腔,且装配机构(4)内腔两侧均嵌设有轴承(403),所述轴承(403)内套设有螺纹筒(401),所述螺纹筒(401)内螺纹连接有螺纹柱(402),所述螺纹柱(402)一侧与减震机构(5)一侧固定连接。

5.根据权利要求1所述的一种具有防火功能的装配式玻璃隔断墙,其特征在于,所述减震机构(5)包括滑杆(501)和安装板(512),所述滑杆(501)两端分别与装配架(405)一侧开设的凹槽(504)内腔两侧固定连接,所述滑杆(501)外侧壁滑动连接有滑套(502),所述滑杆(501)外侧壁套设有第二弹簧(503),所述第二弹簧(503)两端分别与滑套(502)和凹槽(504)内腔一侧固定连接,所述安装板(512)一侧开设有滑槽(511),所述滑槽(511)内滑动连接有滑块(510),所述滑块(510)和滑套(502)一侧均固定连接有第一固定块(505),且两侧第一固定块(505)均通过第一销轴(506)铰接有连接块(507),且两侧连接块(507)之间固定连接有伸缩杆(508),所述伸缩杆(508)外侧壁套设有第三弹簧(509),所述第三弹簧(509)两端分别与两侧连接块(507)一侧位置固定连接。

6.根据权利要求5所述的一种具有防火功能的装配式玻璃隔断墙,其特征在于,所述滑块(510)和滑槽(511)的横截面形状均为T形。

7.根据权利要求1所述的一种具有防火功能的装配式玻璃隔断墙,其特征在于,所述吸音机构(6)包括吸音壳(601),所述吸音壳(601)与一侧玻璃隔层(1)相贴合,所述吸音壳(601)另一侧与冲水机构(7)一侧相贴合,所述吸音壳(601)内腔填充有若干吸音气囊(602)。

8.根据权利要求1所述的一种具有防火功能的装配式玻璃隔断墙,其特征在于,所述冲水机构(7)包括两个连接板(701),且两侧连接板(701)分别与吸引机构和装配机构(4)一侧固定连接,且连接板(701)顶部固定连接有冲水管(702),所述冲水管(702)与外部消防水路相连通,所述冲水管(702)两侧均连通有若干喷嘴(703)。

9.根据权利要求4所述的一种具有防火功能的装配式玻璃隔断墙,其特征在于,所述螺纹筒(401)外侧壁嵌设有轮盘(404),且轮盘(404)的横截面形状圆形。

10.根据权利要求1所述的一种具有防火功能的装配式玻璃隔断墙,其特征在于,所述玻璃隔层(1)一侧涂覆有防火涂层(2),且防火涂层(2)为阻燃涂料。
