专利号: 2020111377327
申请人: 金螳螂精装科技(苏州)有限公司
专利类型:发明专利
专利状态:授权未缴费
专利领域: 建筑物
更新日期:2025-06-11
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

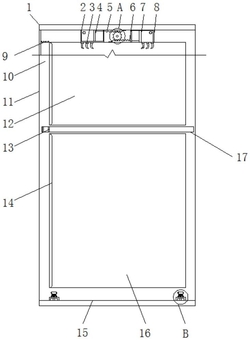

1.一种具有隔音降噪功能的装配式室内玻璃隔断墙,包括第一清洗液盒(2)、第二清洗液盒(8)、隔断墙主体(11)、传动齿辊(20)、装配组件(21)和隔音板材层(24),其特征在于:所述隔断墙主体(11)的顶部与底部分别固定安装有顶安装板(1)与底安装板(15),所述底安装板(15)的底面上开设有滑槽(18)与装配孔(19),所述底安装板(15)的顶部固定安装有装配组件(21),所述隔断墙主体(11)的内部滑动安装有第一清洁刷(10)与第二清洁刷(14),所述第一清洁刷(10)的顶部固定安装有啮合齿(9),所述隔断墙主体(11)的顶部壳腔内通过转轴转动安装有传动齿辊(20),所述隔断墙主体(11)的内侧固定安装有第一安装玻璃墙(12)与第二安装玻璃墙(16);

所述隔断墙主体(11)的内部设置有结构基材(26),所述结构基材(26)的一侧设置有结构加强板(25),所述结构加强板(25)的一侧粘接有隔音板材层(24),所述隔音板材层(24)的一侧设置有耐腐蚀材料层(23),所述隔断墙主体(11)的外表面上设置有耐磨材料层(22)。

2.根据权利要求1所述的一种具有隔音降噪功能的装配式室内玻璃隔断墙,其特征在于,所述装配组件(21)由安装架(211)、拉环(212)、装配销轴(213)、安装外套(214)与连接弹簧(215)组成,所述装配销轴(213)滑动安装在安装架(211)中心内部开设的滑孔内。

3.根据权利要求2所述的一种具有隔音降噪功能的装配式室内玻璃隔断墙,其特征在于,所述装配销轴(213)的外部固定安装有安装外套(214),所述安装外套(214)与安装架(211)之间通过连接弹簧(215)固定连接,所述拉环(212)固定安装在装配销轴(213)的顶端,所述装配销轴(213)一端穿过底安装板(15)内开设的装配孔(19)并延伸至底安装板(15)的外侧。

4.根据权利要求1所述的一种具有隔音降噪功能的装配式室内玻璃隔断墙,其特征在于,所述隔断墙主体(11)的顶部壳腔内固定安装有第一清洗液盒(2)与第二清洗液盒(8),所述第一清洗液盒(2)与第二清洗液盒(8)的底部均固定安装有清洗液喷头(3)。

5.根据权利要求4所述的一种具有隔音降噪功能的装配式室内玻璃隔断墙,其特征在于,所述第一清洗液盒(2)与第二清洗液盒(8)的内部分别紧密安装有第一挤压活塞(4)与第二挤压活塞(7)。

6.根据权利要求5所述的一种具有隔音降噪功能的装配式室内玻璃隔断墙,其特征在于,所述第一挤压活塞(4)与第二挤压活塞(7)的一端分别固定安装有第一齿条杆(5)与第二齿条杆(6)。

7.根据权利要求6所述的一种具有隔音降噪功能的装配式室内玻璃隔断墙,其特征在于,所述第一齿条杆(5)与第二齿条杆(6)的一端分别延伸至第一清洗液盒(2)与第二清洗液盒(8)的外侧,第一齿条杆(5)与第二齿条杆(6)均与传动齿辊(20)之间相互啮合连接。

8.根据权利要求7所述的一种具有隔音降噪功能的装配式室内玻璃隔断墙,其特征在于,所述第一清洁刷(10)与第二清洁刷(14)的连接位置处固定安装有移动凸块(13),所述隔断墙主体(11)的正面外壁上开设有行程槽(17)。

9.根据权利要求8所述的一种具有隔音降噪功能的装配式室内玻璃隔断墙,其特征在于,所述移动凸块(13)位于行程槽(17)内活动。

10.根据权利要求9所述的一种具有隔音降噪功能的装配式室内玻璃隔断墙,其特征在于,所述第一安装玻璃墙(12)与第二安装玻璃墙(16)的大小规格不一致,第一安装玻璃墙(12)与第二安装玻璃墙(16)的内壁上均设置有防水密封垫(27)。
