专利号: 2020109480546
申请人: 燕山大学
专利类型:发明专利
专利状态:已下证
专利领域: 燃烧发动机;热气或燃烧生成物的发动机装置
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

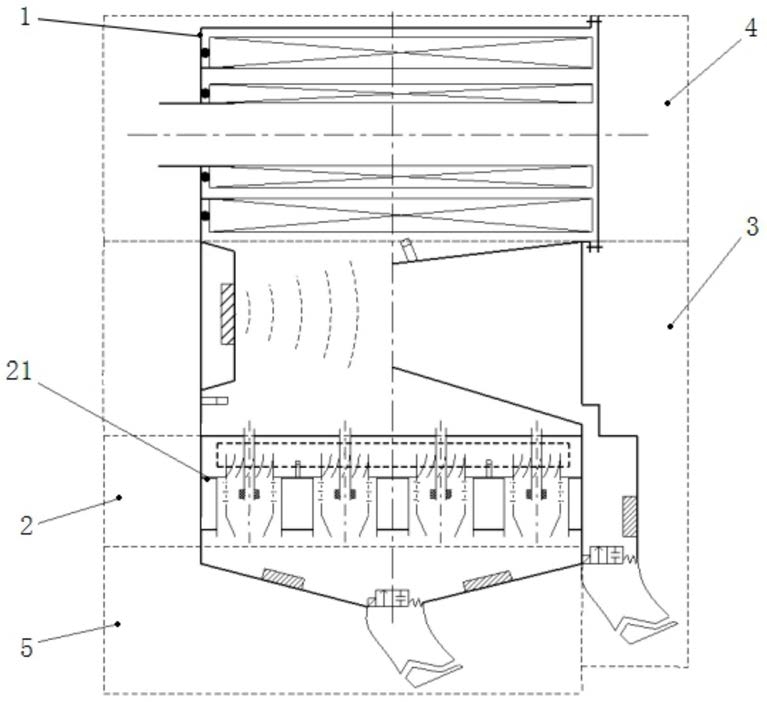

1.一种超声强化辅助式低阻高效多级空气滤清器,包括外壳体,其特征在于:所述滤清器还包括一级超声旋流过滤系统、二级超声除尘过滤系统、三级细滤系统和主超声自动排尘集灰系统;所述一级超声旋流过滤系统、二级超声除尘过滤系统和三级细滤系统由下至上依次设置在外壳体内部,所述主超声自动排尘集灰系统设置在外壳体底部并与所述一级超声旋流过滤系统相连通;所述一级超声旋流过滤系统包括带孔固定板、进气口、旋流管和周向超声装置;所述带孔固定板分别纵向间隔一定距离的固定在外壳体内的下部,所述进气口设置在外壳体下部的侧壁上,所述旋流管分别均布在带孔固定板内,所述旋流管上部设置有与二级超声除尘过滤系统连通的旋流管出气口,所述旋流管中部设置有与进气口连通的旋流管进气口,所述旋流管的底部设置有与主超声自动排尘集灰系统连通的旋流管排尘口,所述旋流管的左右两侧设置有均布的圆孔,所述周向超声装置设置在旋流管出气口的底部外侧。2.根据权利要求1所述的一种超声强化辅助式低阻高效多级空气滤清器,其特征在于:所述二级超声除尘过滤系统包括超声换能器、排尘筒、副超声自动排尘集灰系统;所述超声换能器设置在外壳体内的中部区域,所述排尘筒一侧与超声换能器输出端相对,另一端与外壳体连接,所述副超声自动排尘集灰系统连接在排尘筒的外侧底部。3.根据权利要求1所述的一种超声强化辅助式低阻高效多级空气滤清器,其特征在于:所述三级细滤系统包括限位环、超细纤维滤芯、安全滤芯、出气口和三级细滤器后盖;所述出气口设置在外壳体上部的一侧,所述三级细滤器后盖固定连接在外壳体上部的另一侧,所述超细纤维滤芯和安全滤芯分别通过限位环交替均布在出气口的上下两侧。4.根据权利要求1所述的一种超声强化辅助式低阻高效多级空气滤清器,其特征在于:所述主超声自动排尘集灰系统包括主超声自动排尘集灰盆、主超声震动器、主排灰管和主排灰电磁阀;所述主超声自动排尘集灰盆设置在外壳体底部,所述主超声震动器设置在主超声自动排尘集灰盆内底部的左右两侧,所述主排灰管连接在主超声自动排尘集灰盆底端中部,所述主排灰电磁阀设置在主排灰管与主超声自动排尘集灰盆的连接处。5.根据权利要求1所述的一种超声强化辅助式低阻高效多级空气滤清器,其特征在于:所述旋流管进气口处设置有旋流叶片或可控进气阀门。6.根据权利要求2所述的一种超声强化辅助式低阻高效多级空气滤清器,其特征在于:所述副超声自动排尘集灰系统包括副超声自动排尘集灰盆、副超声震动器、副排灰管和副排灰电磁阀;所述副超声自动排尘集灰盆连接在排尘筒的外侧底部,所述副超声震动器设置在副超声自动排尘集灰盆内壁的一侧,所述副排灰管连接在副超声自动排尘集灰盆的底端,所述副排灰电磁阀设置在副排灰管与副超声自动排尘集灰盆的连接处。7.根据权利要求1所述的一种超声强化辅助式低阻高效多级空气滤清器,其特征在于:所述进气口两侧和一级超声旋流过滤系统出口处以及二级超声除尘过滤系统出口处分别设置有灰尘浓度信号传感器。
