专利号: 2020109471138
申请人: 淮北平坤锂电池科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 无轨陆用车辆
更新日期:2023-07-31
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

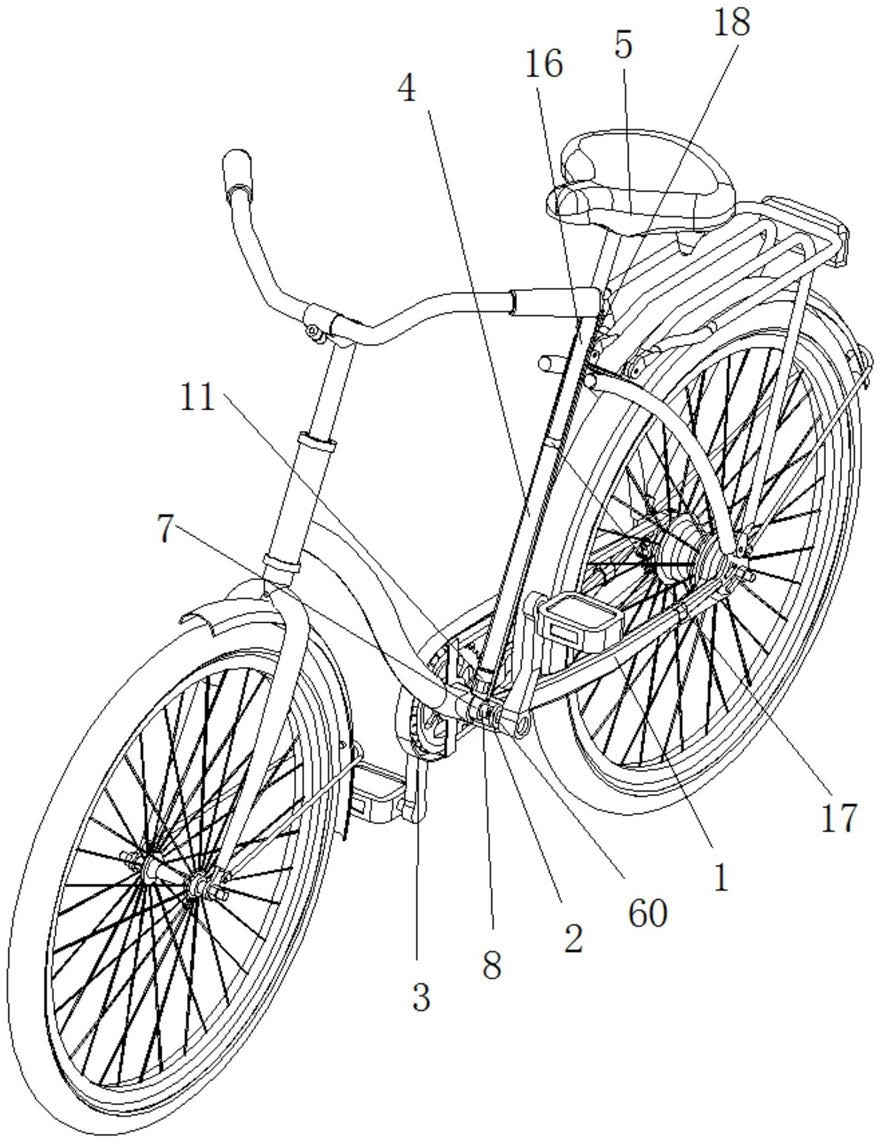

1.一种共享单车座椅高度调节装置,包括车架(1),所述车架(1)的两侧中部安装有密封轴承(2),且密封轴承(2)的内壁固定安装有驱动机构(3),所述车架(1)的内壁与密封轴承(2)组成有密封腔,所述车架(1)的表面固定安装有与车架(1)中密封腔相通的支撑导杆(4),且支撑导杆(4)的顶端活动安装有座椅(5),其特征在于:所述密封轴承(2)的内壁活动安装有位于车架(1)中密封腔的传动轴(6),且传动轴(6)的一端与车架(1)外部的驱动机构(3)固定安装,所述传动轴(6)的另一端固定安装有位于车架(1)中密封腔的传动丝杆(60),且传动丝杆(60)的一端与车架(1)外部的另一个驱动机构(3)固定安装,所述传动轴(6)的侧壁活动安装有动磁体(7),且动磁体(7)的一端固定安装有与传动丝杆(60)相适配的驱动块(8),所述动磁体(7)的另一端固定安装有复位弹簧(9),且传动轴(6)位于复位弹簧(9)的内腔,所述车架(1)的底部开设有与车架(1)中密封腔相通的换气孔(10),所述支撑导杆(4)的内壁底部活动安装有位于动磁体(7)上方的主动活塞(11),且主动活塞(11)的底端固定安装有与动磁体(7)相对的定磁体(12),所述主动活塞(11)的内壁开设有用于车架(1)中的密封腔与支撑导杆(4)内腔相通的换气道(13),且主动活塞(11)的顶端活动安装有位于换气道(13)中的堵块(14),且堵块(14)的底端位于换气道(13)中并固定安装有泄气弹簧(15),所述泄气弹簧(15)的一端与主动活塞(11)固定安装,所述支撑导杆(4)的内壁活动安装有位于主动活塞(11)上方的调节导杆(16),且调节导杆(16)的顶端与座椅(5)固定安装,所述调节导杆(16)的底端活动安装位于支撑导杆(4)内腔的被动活塞(17)。

2.根据权利要求1所述的一种共享单车座椅高度调节装置,其特征在于:所述支撑导杆(4)的侧壁顶部开设有与支撑导杆(4)内腔相通的限位气孔(18)。

3.根据权利要求1所述的一种共享单车座椅高度调节装置,其特征在于:所述动磁体(7)为环形磁铁,且动磁体(7)上的磁极交替分布。

4.根据权利要求1所述的一种共享单车座椅高度调节装置,其特征在于:所述被动活塞(17)的形状呈椭圆形,且支撑导杆(4)的内壁设为与被动活塞(17)相适配的椭圆内腔。

5.根据权利要求1所述的一种共享单车座椅高度调节装置,其特征在于:所述主动活塞(11)的端面直径值为换气孔(10)孔径直径值的2‑4倍。

6.根据权利要求1所述的一种共享单车座椅高度调节装置,其特征在于:所述泄气弹簧(15)为劲度系数小的轻质弹簧。

7.根据权利要求1所述的一种共享单车座椅高度调节装置,其特征在于:所述堵块(14)的形状呈圆台形,且堵块(14)的圆台顶端位于换气道(13)的内腔中。
