专利号: 2020109276629
申请人: 台州汇精机电有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 磨削;抛光
更新日期:2025-04-21
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

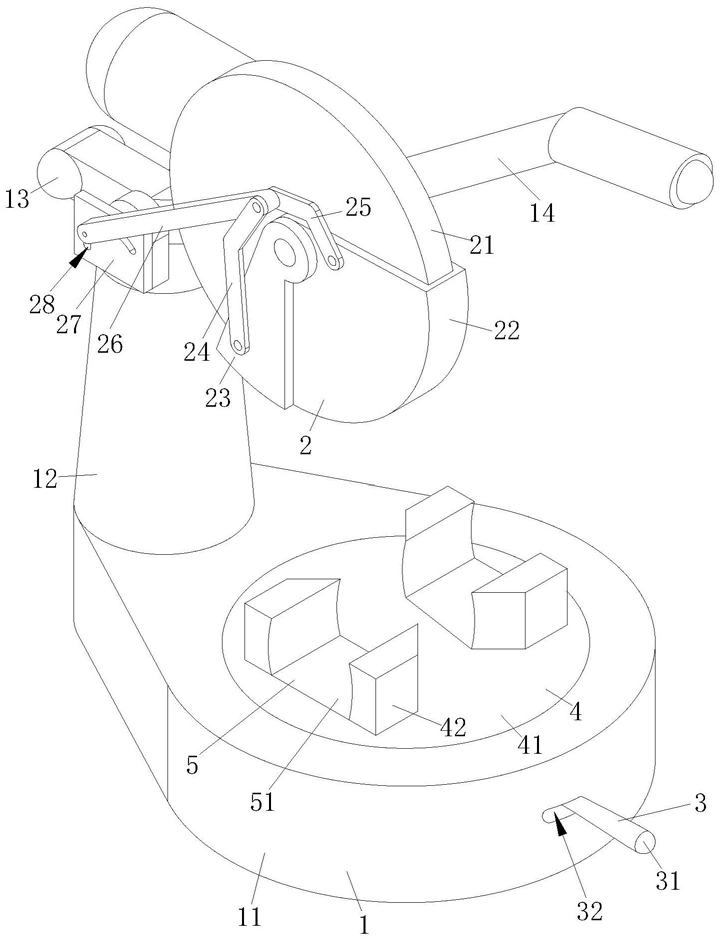

1.一种带有安全防护组件的切割机,其特征在于:包括安置机构(1)、防护机构(2)、限位机构(3)、夹持机构(4)和密封机构(5),用于自动对处于非工作状态的切割片进行遮挡的所述防护机构(2)设于用于安置各种机构且能够对防护机构(2)起到支撑作用的所述安置机构(1)的顶端,且所述防护机构(2)与所述安置机构(1)转动连接,用于方便调整切割角度的所述限位机构(3)设于所述安置机构(1)的内部,用于能够自动夹持需要被切割物件的所述夹持机构(4)设于所述限位机构(3)的内部,所述夹持机构(4)位于所述安置机构(1)的内部,且所述夹持机构(4)与所述安置机构(1)转动连接,用于对所述夹持机构(4)裸露的部位进行自动密封的所述密封机构(5)设有多个,且所述密封机构(5)设于所述夹持机构(4)的内部;

所述安置机构(1)包括安置底座(11)、支撑柱(12)、平衡块(13)和转动把手(14),呈圆饼状的所述安置底座(11)顶端的一侧设有呈圆台状的所述支撑柱(12),所述支撑柱(12)的底端固定于所述安置底座(11)的顶端,所述支撑柱(12)的顶端转动有所述平衡块(13),所述平衡块(13)的一端固定连接有所述转动把手(14);

所述防护机构(2)包括第一护罩(21)、第二护罩(22)、第三护罩(23)、第一连杆(24)、第二连杆(25)、第三连杆(26)、第一限位块(27)和限位槽(28),所述平衡块(13)的一端固定连接有所述第一护罩(21),所述第一护罩(21)的底端转动有所述第二护罩(22)和所述第三护罩(23);

所述第二护罩(22)的侧壁上转动有所述第一连杆(24),所述第三护罩(23)的侧壁上转动有所述第二连杆(25),所述第一连杆(24)和所述第二连杆(25)的底端之间转动有所述第三连杆(26),所述支撑柱(12)的顶端固定有所述第一限位块(27),所述第一限位块(27)的内部设有呈半圆弧状的所述限位槽(28),所述第三连杆(26)的另一端设于所述限位槽(28)的内部且滑动连接于所述限位槽(28);

所述限位机构(3)包括操作杆(31)、活动槽(32)、转环(33)、第一滑槽(34)、第二滑槽(35)、抵触块(36)和第二限位块(37),所述安置底座(11)的内部转动有所述转环(33),所述转环(33)的内部设有多个所述第一滑槽(34),所述安置底座(11)的内部设有多个所述第二滑槽(35),所述第一滑槽(34)与所述第二滑槽(35)的数量相等,所述第二滑槽(35)的内部滑动有所述抵触块(36),所述抵触块(36)的一侧固定有所述第二限位块(37);

所述抵触块(36)通过所述第二限位块(37)滑动连接于所述第一滑槽(34)的内部,所述转环(33)的一侧设有所述活动槽(32),所述活动槽(32)的内部设有所述操作杆(31),所述操作杆(31)的一端固定于所述转环(33)的侧壁上且另一端延伸至所述安置底座(11)的外部;

所述夹持机构(4)包括转盘(41)、夹块(42)、丝杆(43)、第一齿轮(44)、第二齿轮(45)、第一转轴(46)、涡轮(47)、驱动电机(48)和蜗杆(49),所述转环(33)的中部设有所述转盘(41),所述转盘(41)转动连接于所述安置底座(11)的内部,且所述转盘(41)的内部安装有所述驱动电机(48),所述驱动电机(48)的顶端固定有所述蜗杆(49);

所述蜗杆(49)的一侧啮合有所述涡轮(47),所述涡轮(47)的中部贯穿有所述第一转轴(46),所述第一转轴(46)固定连接于所述涡轮(47),所述第一转轴(46)的两端分别固定有一个所述第二齿轮(45),所述第二齿轮(45)的一侧垂直啮合有所述第一齿轮(44),所述第一齿轮(44)的中部固定有所述丝杆(43),所述丝杆(43)的两端分别螺纹连接有所述夹块(42),两个所述夹块(42)的螺纹相反,且所述夹块(42)的底端滑动于所述转盘(41)的内部;

所述密封机构(5)包括第二转轴(51)、卷收盘(52)、密封带(53)和发条(54),所述夹块(42)的内部转动有所述第二转轴(51),所述第二转轴(51)的一端固定有所述卷收盘(52),所述卷收盘(52)的侧壁上缠绕有所述密封带(53),所述密封带(53)的一端延伸至所述夹块(42)的外侧且固定于另外一个所述夹块(42)的侧壁上,所述第二转轴(51)的另一端缠绕有所述发条(54);

所述发条(54)的一端固定于所述第二转轴(51)的侧壁上且另一端固定于所述夹块(42)的内璧上。
