专利号: 2017108728913
申请人: 湖南君旺机械设备有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 手动切割工具;切割;切断
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

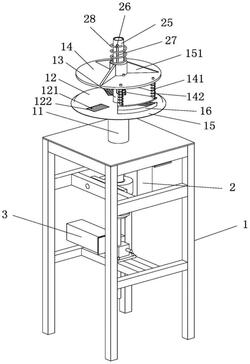

1.一种安全可调式切削机,其特征在于,包括机架及连接在所述机架上的升降装置、旋转装置;所述机架上设置有套筒,所述套筒上连接有切削板,所述切削板上设置有若干个切削刀片,所述切削板上连接有第一套管;所述旋转装置带动套接在所述第一套管上的第一压板旋转;所述升降装置使所述旋转装置和第一套管进行升降运动;

所述第一压板通过导向轴与第二压板连接,所述第二压板处于所述切削板与所述第一压板之间;所述第一压板上连接有肋板;

所述旋转装置包括第一调速电机、主轴、第一齿轮和第二齿轮,所述第一调速电机与所述第二齿轮同轴连接,所述第二齿轮与同轴连接在所述主轴上的第一齿轮啮合连接,所述主轴与套接在所述第一套管上的第二套管连接;

所述升降装置包括第二调速电机、升降机、丝杆和轴承座,所述第二调速电机与所述升降机同轴连接,所述升降机与所述丝杆同轴连接,所述丝杆连接在所述轴承座的底部,所述主轴连接在所述轴承座内。

2.根据权利要求1所述的一种安全可调式切削机,其特征在于,所述第一套管上连接有挡片,所述挡片处于所述第二压板与所述切削板之间。

3.根据权利要求2所述的一种安全可调式切削机,其特征在于,所述第二套管上设置有开槽,所述主轴上设置有插入所述开槽的销轴。

4.根据权利要求3所述的一种安全可调式切削机,其特征在于,所述第二套管上套接有第一弹簧,所述第一弹簧处于所述销轴与所述第一压板之间。

5.根据权利要求2所述的一种安全可调式切削机,其特征在于,所述轴承座内设置有连接在所述主轴的底部台阶的上端面上的第一端面轴承及连接在所述主轴的底部台阶的下端面上的第二端面轴承。

6.根据权利要求1所述的一种安全可调式切削机,其特征在于,所述导向轴上套有第二弹簧。
