1.一种铅‑钙‑氟磷灰石固溶体合成方法，其特征在于具体步骤为：

(1)首先对超纯水进行煮沸脱气处理，然后待冷却后立刻配制0.2mol/L Pb(NO3)2溶液，

0.2mol/L Ca(NO3)2溶液，0.2mol/L NaF溶液，0.2mol/L(NH4)2HPO4溶液；

(2)取5个干净的500mL烧杯并做好编号，然后依次向烧杯中分别加入450、400、250、100和50mL 0.2mol/L Ca(NO3)2溶液，之后依次向烧杯中加入50、100、250、400和450mL 0.2mol/L Pb(NO3)2溶液，用玻璃杯将其混匀，加入Ca(NO3)2和Pb(NO3)2溶液顺序不能颠倒；

(3)将干净的1L聚乙烯瓶做好编号，然后分别将(2)中准备好的混合液加入至聚乙烯瓶，并放置于恒温加热磁力搅拌器上，调节转速为450rmp，温度为25℃；

(4)在(3)步骤搅拌3min后，以20mL/s的速度连续加入100mL 0.2mol/L NaF溶液，待全部加完100mL溶液后持续搅拌2min；

(5)将(4)步骤的转速调为700rmp，然后以150mL/min的速度连续将300mL 0.2mol/L(NH4)2HPO4溶液加入聚乙烯瓶中，最后向聚乙烯瓶中加入浓氨水，将pH调至8.0后持续在25℃下搅拌15min；

(6)待溶液完全混匀后，盖好瓶盖并放入100℃恒温水浴加热48h；

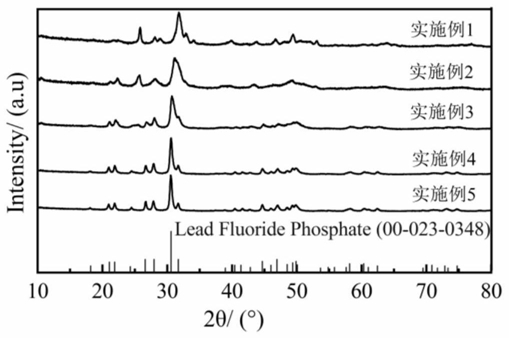

(7)待反应完全后，取出样品自然冷却，所得固相沉淀物经超纯水反复洗涤至中性并离心分离得到白色沉淀物，然后将洗涤后的固相物置于瓷盘中并放于70℃烘箱干燥72h，得到铅‑钙‑氟磷灰石固溶体进行推存，即实现铅和氟在环境中长期稳定化推存。
