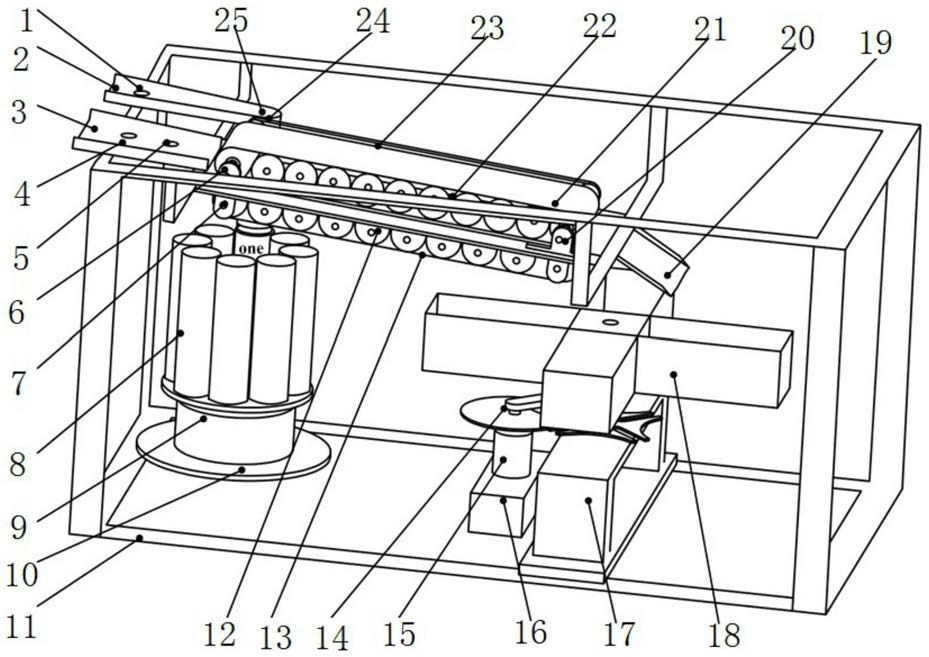

1.一种公交车钱币整理、清点的装置,包括纸币清点装置、一元硬币清点装置、控制中心和支撑架(11),其特征在于:所述纸币清点装置和一元硬币清点装置均与支撑架(11)卡装连接,所述纸币清点装置和一元硬币清点装置均与控制中心电性连接;
所述纸币清点装置包括纸币通道、压送钞机构和纸币收集机构,且三者的位置和结构均相互适应,所述纸币通道一端设置有入钞口(3),所述纸币通道一表面安装有颜色传感器(4)和纸币红外计数传感器(5),所述颜色传感器(4)和纸币红外计数传感器(5)均与入钞口(3)的位置相适应;
所述压送钞机构包括压钞装置、送钞装置、齿形带组(23)和齿形轮组(24),所述齿形带组(23)包括压钞齿形带和送钞齿形带,齿形轮组(24)包括压钞齿形轮和送钞齿形轮,所述压钞装置和送钞装置之间安装有支撑轴承(20),所述压钞装置包括压钞电机(6)和若干压钞轧辊(22),所述压钞电机(6)与若干压钞轧辊(22)之间通过压钞齿形带和压钞齿形轮卡装连接,且传动配合,所述若干压钞轧辊(22)之间安装有压钞带(21);
所述送钞装置包括送钞电机(7)和若干送钞轧辊(12),所述送钞电机(7)与若干送钞轧辊(12)之间通过送钞齿形带和送钞齿形轮卡装连接,且相互传动配合,所述若干送钞轧辊(12)之间安装有输送带(13);所述压钞装置和送钞装置之间安装有出钞槽板(19),所述出钞槽板(19)一表面设置有出钞口;
所述纸币收集机构包括四工位槽轮机构(14)、直流电机(15)和纸币收集盒(18),且三者之间依次卡装连接,相互传动配合,所述纸币收集盒(18)与出钞口的位置相适应,所述直流电机(15)一表面卡装连接有拨盘支撑架(16),所述纸币收集盒(18)一表面安装有槽轮支撑架(17),所述纸币收集盒(18)与槽轮支撑架(17)旋转配合,所述拨盘支撑架(16)和槽轮支撑架(17)均与支撑架(11)卡装连接;
所述一元硬币清点装置包括入币管道(25)和硬币收集机构,所述入币管道(25)一端设置有入币口(2),所述入币管道(25)一表面安装有硬币红外计数传感器(1),其与入币口(2)的位置相适应,所述硬币收集机构包括硬币收集箱(8)、电机一体回转台(9)和回转台基座(10),且三者依次卡装连接,所述硬币收集箱(8)与电机一体回转台(9)旋转配合,所述硬币收集箱(8)与入币管道(25)的位置相适应,所述回转台基座(10)一表面与支撑架(11)卡装连接;
所述控制中心包括中心控制器、一元纸币四分位数码管、其他纸币四分位数码管和硬币四分位数码管,且均与纸币清点装置和一元硬币清点装置相互配合。
2.如权利要求1所述的一种公交车钱币整理、清点装置的方法,其特征在于,主要包括以下几个步骤:
步骤一,在向钱币整理、清点装置中投入钱币前,纸币清点装置和一元硬币清点装置同时处于伺服状态,当投入纸币时,转入步骤二;投入硬币时,转入步骤三;
步骤二,纸币通过入钞口(3)进入输送带(13),颜色传感器(4)和纸币红外计数传感器(5)对纸币面额识别并计数,并将传感信号传输至中心控制器;送钞轧辊(12)和压钞轧辊(22)对纸币展开并压平,并将纸币送至出钞口,同时中心控制器将颜色传感器(4)识别的面额信息转换为电机脉冲控制信号,传输至直流电机(15)处;直流电机(15)接收信号后,通过控制四工位槽轮机构(14)将对应的纸币收集盒(18)调整至出钞口出钞位置,将对应纸币进行收集;收集结束后,转入步骤四;
步骤三,硬币通过入币口(2)投入,通过与入币管道(25)之间圆弧连接过渡段,同时,硬币红外计数传感器(1)触发计数,并将传感信号传输至中心控制器,进行计数累加和数码管显示,此时硬币收集箱(8)中的单个收集管对硬币进行收集;收集结束后,转入步骤四;
步骤四,当中心控制器累加计数信号表明硬币收集管第一工位装满或纸币第一工位纸币张数装满时,中心控制器将该信号转换为电机脉冲控制信号驱动硬币收集箱(8)或纸币收集盒(18)调整至下一工位处。
