1.一种甜菜碱-卤胺化合物双重抗菌纺织品的制备方法，其特征在于，包括如下步骤：(1)将摩尔比为(0.8-1):1的含碳碳双键的甜菜碱抗菌剂和含碳碳双键的卤胺前驱体化合物加入到有机溶剂中，搅拌使完全溶解，得到整理液，整理液的质量浓度为1～20％；

(2)将纺织品加入到步骤(1)的整理液中浸渍10-80min，浴比为1:(20-50)，二浸二压，轧液率为60％～140％，得到浸渍后的纺织品；

(3)将浸渍后的纺织品放入电子束辐射设备的工作室内，进行电子辐射接枝反应，所述电子辐射的辐射能量为20-200KGy；

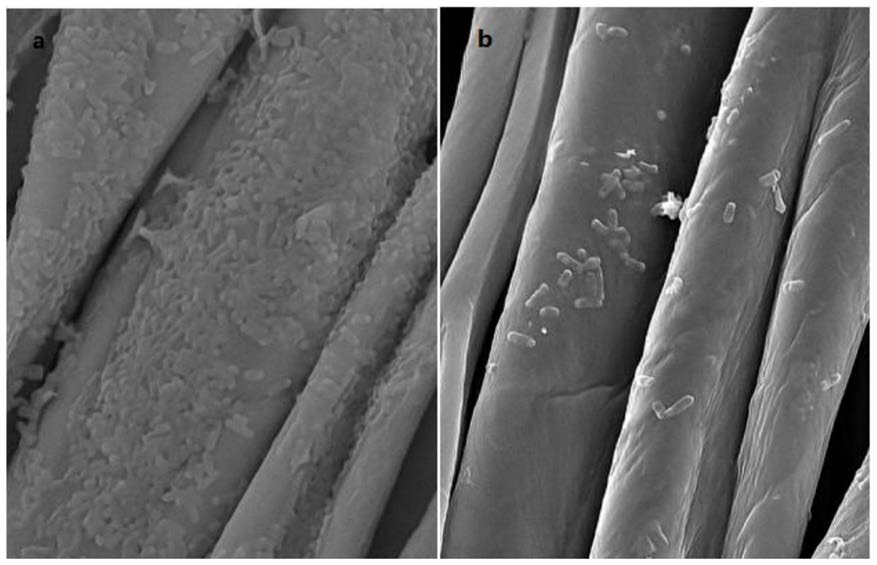

(4)将辐射后的织物水洗、烘干后，浸入次氯酸钠水溶液中进行氯化，取出后水洗并烘干，得到双重抗菌纺织品。

2.如权利要求1所述甜菜碱-卤胺化合物双重抗菌纺织品的制备方法，其特征在于，步骤(1)中，所述含碳碳双键的甜菜碱抗菌剂为甲基丙烯酰乙基磺基甜菜碱、羧酸甜菜碱甲基丙烯酸酯或羧酸甜菜碱甲基丙烯酰胺中的任意一种。

3.如权利要求1所述甜菜碱-卤胺化合物双重抗菌纺织品的制备方法，其特征在于，步骤(1)中，所述含碳碳双键的卤胺前驱体化合物为3-烯丙基5,5-二甲基海因、1-烯丙基海因或3-(4’-乙烯苄基)-5,5-二甲基海因中的任意一种。

4.如权利要求1所述甜菜碱-卤胺化合物双重抗菌纺织品的制备方法，其特征在于，步骤(1)中，所述有机溶剂选自乙醇、丙酮、N,N-二甲基甲酰胺、乙酸乙酯、四氢呋喃、二氯甲烷或三氯甲烷中的任意一种。

5.如权利要求1所述甜菜碱-卤胺化合物双重抗菌纺织品的制备方法，其特征在于，步骤(3)中，所述电子辐射的辐射能量为50-85KGy。

6.如权利要求1至5任一项所述甜菜碱-卤胺化合物双重抗菌纺织品的制备方法，其特征在于，步骤(4)中，所述次氯酸钠溶液的浓度为0.1～10wt％。
