1.一种甜菜碱型整体柱的制备方法，其特征在于，包括以下步骤：

将毛细管进行预处理使其内壁表面带有烯键官能团；

将偶联剂、磺酸内酯、交联剂、多元致孔剂及引发剂混合，得到预聚液，其中所述偶联剂具有烯键和氨基，所述交联剂具有多个聚合结构，所述聚合结构含有烯键；

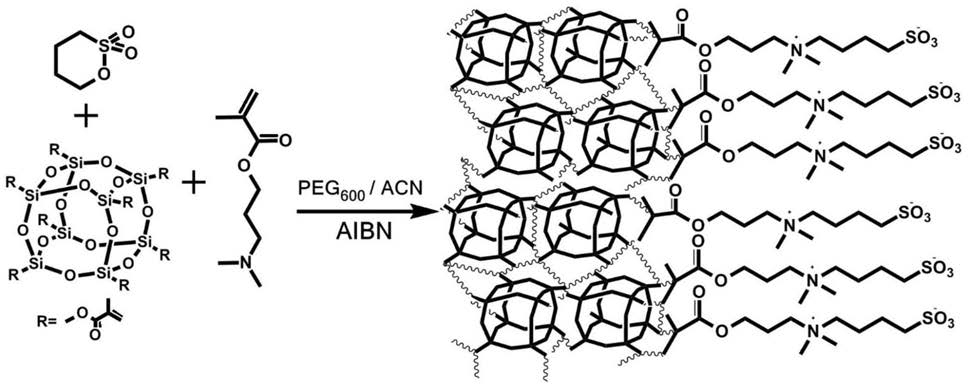

将经过预处理的毛细管置于所述预聚液中且使所述预聚液进入所述毛细管内，并将所述毛细管的两端密封，所述交联剂与所述毛细管的内壁和所述偶联剂发生烯键聚合反应形成骨架结构，然后所述偶联剂的氨基和所述磺酸内酯发生开环反应，得到所述甜菜碱型整体柱；所述烯键聚合反应的条件为于50～70℃下反应2～12h，所述开环反应的条件为于75～80℃反应2～12h。

2.根据权利要求1所述的甜菜碱型整体柱的制备方法，其特征在于，所述偶联剂的氨基选自伯氨基、仲氨基或叔氨基中的一种。

3.根据权利要求1所述的甜菜碱型整体柱的制备方法，其特征在于，所述偶联剂选自烯丙基胺、二烯丙基胺、N-甲基烯丙基胺、甲基丙烯酸二甲氨乙酯、甲基丙烯酸二乙氨乙酯、乙烯基吡啶、乙烯基咪唑和2-乙烯基哌嗪中的至少一种。

4.根据权利要求1所述的甜菜碱型整体柱的制备方法，其特征在于，所述聚合结构包括丙烯酸酯基结构和苯乙烯基结构中的至少一种。

5.根据权利要求4所述的甜菜碱型整体柱的制备方法，其特征在于，所述交联剂选自二甲基丙烯酸乙二醇酯、二乙烯苯和POSS-MA中的至少一种。

6.根据权利要求1所述的甜菜碱型整体柱的制备方法，其特征在于，所述磺酸内酯选自磺酸丙内酯和1，4-丁烷磺酸内酯中的至少一种。

7.根据权利要求1所述的甜菜碱型整体柱的制备方法，其特征在于，所述多元致孔剂包括第一致孔剂和第二致孔剂，所述第一致孔剂为聚乙二醇，所述第二致孔剂选自乙腈、正十二烷醇、二甲基甲酰胺及正丙醇中的至少一种。

8.根据权利要求7所述的甜菜碱型整体柱的制备方法，其特征在于，所述第一致孔剂与所述第二致孔剂的质量比为1∶1.5～4。

9.根据权利要求7所述的甜菜碱型整体柱的制备方法，其特征在于，所述多元致孔剂的质量与所述交联剂、所述磺酸内酯及所述偶联剂三者总质量之比为2.5～5∶1。

10.一种甜菜碱型整体柱，其特征在于，根据权利要求1～9任一项所述的甜菜碱型整体柱的制备方法制备得到。
