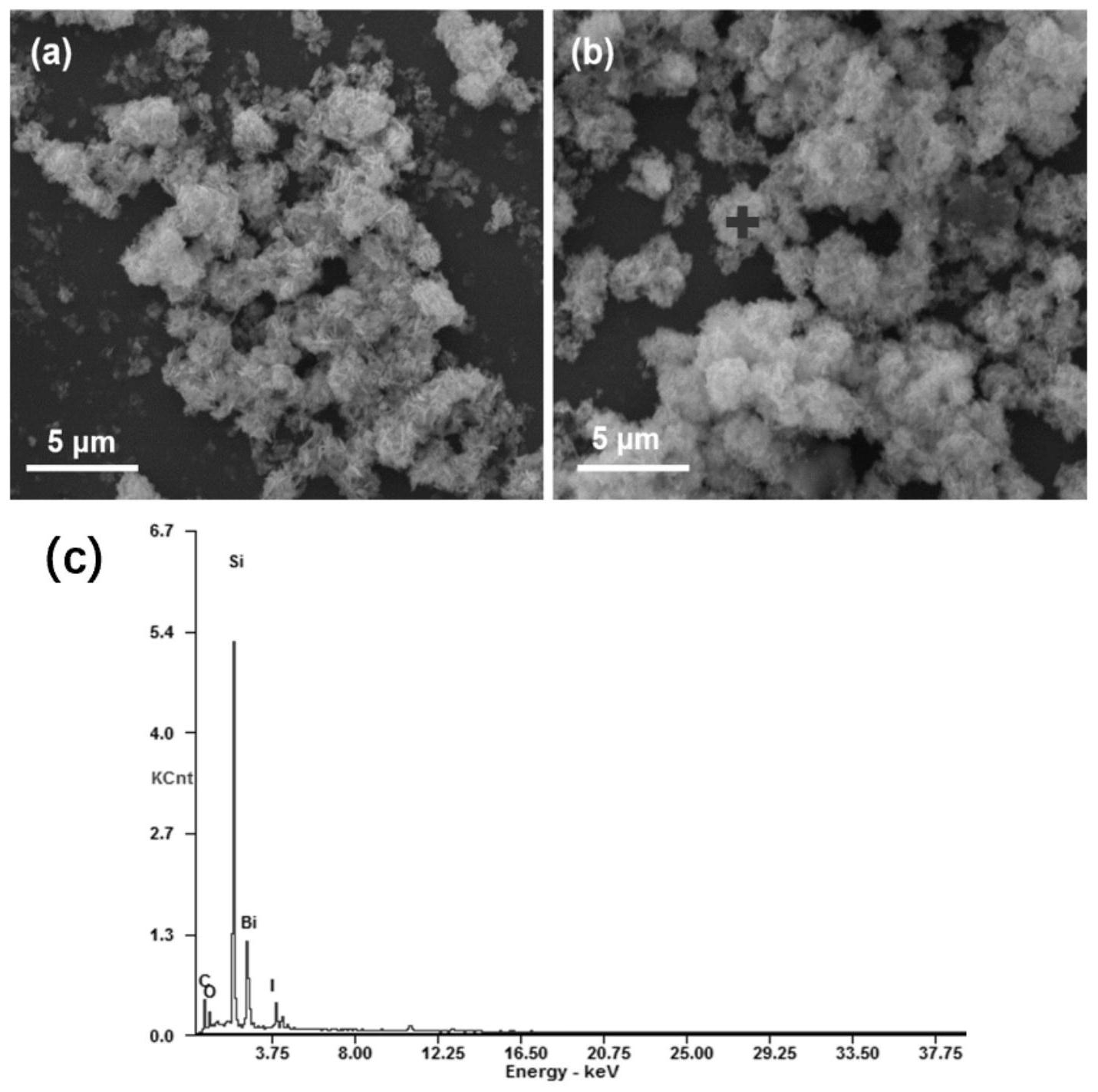

1.一种碘氧化铋/纳米金刚石复合光催化剂的制备方法，其特征在于包括以下步骤：将纳米金刚石提纯分散后加入到烧杯中，然后加入乙二醇、Bi(NO3)3•5H2O、KI和去离子水得到混合溶液，将得到的混合溶液转入到高压反应釜中，加热，冷却，离心，提纯，干燥，得碘氧化铋/纳米金刚石复合光催化剂。

2.根据权利要求1所述的碘氧化铋/纳米金刚石复合光催化剂的制备方法，其特征在于：所述Bi(NO3)3•5H2O与KI反应生成碘氧化铋。

3.根据权利要求2所述的碘氧化铋/纳米金刚石复合光催化剂的制备方法，其特征在于： 所述纳米金刚石与碘氧化铋的质量百分比为8%-32%。

4.根据权利要求1所述的碘氧化铋/纳米金刚石复合光催化剂的制备方法，其特征在于：所述Bi(NO3)3•5H2O与KI的摩尔比为1:1。

5.根据权利要求1所述的碘氧化铋/纳米金刚石复合光催化剂的制备方法，其特征在于：所述乙二醇和去离子水的体积比为1:1。

6.根据权利要求1所述的碘氧化铋/纳米金刚石复合光催化剂的制备方法，其特征在于：所述加热温度为160-200℃，保温10-16h。

7.根据权利要求1所述的碘氧化铋/纳米金刚石复合光催化剂的制备方法，其特征在于：所述干燥是在60-80℃干燥箱中保温12小时。

8.根据权利要求1-7任一所述的制备方法制得的碘氧化铋/纳米金刚石复合光催化剂。
