1.一种溶剂热法制备二硫化锡/碘氧化铋复合光催化剂的方法，其特征在于，包括以下步骤：

步骤一：称取Bi(NO3)3·5H2O，溶入乙二醇溶液中得到混合溶液A，然后按照元素摩尔比nBi:nI＝1:1称取定量KI，将KI加入混合溶液A中，并调节pH＝6～8，得到混合溶液B；

步骤二：将混合溶液B转移至均相水热釜中，放入均相反应器进行反应，反应过程中填充比控制在40％～60％，反应温度控制为110～140℃，反应时间为12-24h，待反应结束后，取出产物，经去离子水和无水乙醇分别离心洗涤若干次，然后干燥即得到BiOI粉末；

步骤三：按照摩尔比Sn：Bi＝0.3～0.7的掺杂量称取SnCl4·5H2O，将其溶入乙醇溶液中，待搅拌均匀后再向溶液中加入TAA和PVP，再次混合均匀得到混合溶液C，然后将步骤二得到的BiOI粉末加入混合溶液C，TAA的加入量满足摩尔比Sn:S＝1:2，PVP和BiOI粉末按照(0.2～0.4g)：(1～1.5mmol)的比例加入，然后超声分散得到前驱体；

步骤四：将前驱体转移到均相反应釜中，将均相反应釜放入均相反应器进行反应，反应过程中填充比控制在40％～60％，反应温度控制在140～160℃，反应时间为12～24h；

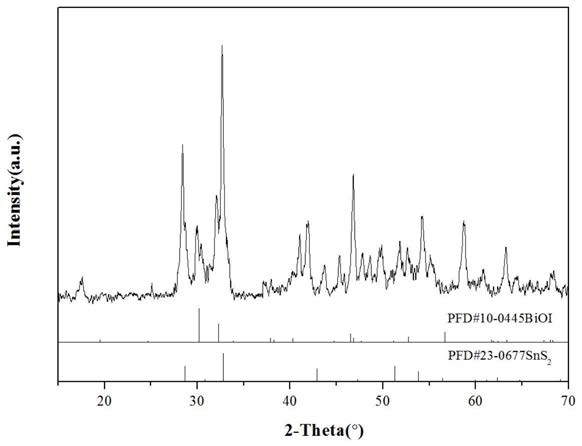

步骤五：待反应结束后，取出产物，经去离子水和无水乙醇分别离心洗涤若干次，然后干燥即得到SnS2/BiOI复合光催化剂。

2.根据权利要求1所述的一种溶剂热法制备二硫化锡/碘氧化铋复合光催化剂的方法，其特征在于，步骤一中将KI加入混合溶液A后，持续搅拌60min，然后调节pH。

3.根据权利要求1所述的一种溶剂热法制备二硫化锡/碘氧化铋复合光催化剂的方法，其特征在于，步骤二中产物经去离子水和无水乙醇分别离心洗涤4～6次，然后干燥10～12h即得到BiOI粉末。

4.根据权利要求1所述的一种溶剂热法制备二硫化锡/碘氧化铋复合光催化剂的方法，其特征在于，步骤三中超声分散时间为10min。

5.根据权利要求1所述的一种溶剂热法制备二硫化锡/碘氧化铋复合光催化剂的方法，其特征在于，步骤五中产物经去离子水和无水乙醇分别离心洗涤4～6次，然后干燥10～12h即得到SnS2/BiOI复合光催化剂。
