专利号: 2020108605436
申请人: 安徽建筑大学
专利类型:发明专利
专利状态:已下证
专利领域: 光学
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

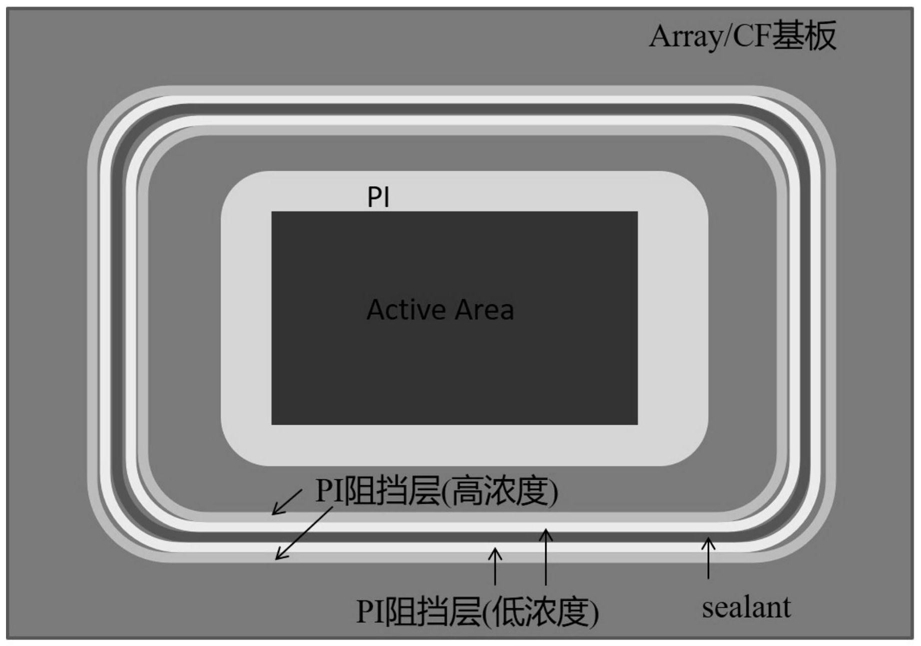

1.一种窄边框液晶显示面板的制作方法,其特征在于,所述方法包括以下步骤:步骤1、分别制作好窄边框液晶显示面板的Array基板和CF基板步骤2、在Array基板和/或CF基板的四周使用封框胶涂布装置进行封框胶sealant涂布、在sealant的内周和外周形成一形状跟随封框胶形状的PI阻拦层;

步骤3、在Array基板和/或CF基板上涂布PI取向膜,刚涂好后PI溶液完全覆盖显示区域并留有适度的工艺余量;

步骤4、使用静置或规律振荡的方式,使得PI溶液向四周自由扩散;

步骤5、PI扩散完成后对PI取向膜进行光配向和固化;

步骤6、当Array基板和/或CF基板分别涂敷固化PI层完成后,进行对盒工艺;

步骤7、对Sealant进行固化,从而完成液晶面板的成盒工艺。

2.根据权利要求书1所述的方法,其特征在于,步骤2中PI阻拦层的形成方式为:在封框胶成分中添加表面张力低于PI和封框胶、且与封框胶互溶程度不高的有机高分子成分;由于高分子成分表面张力较小,被驱赶至封框胶内周和外周形成阻拦层。

3.根据权利要求书2所述的方法,其特征在于,所述有机高分子成分的表面张力<

20dyn/cm。

4.一种窄边框液晶显示面板的制作方法,其特征在于,所述方法包括如下步骤:步骤1、分别制作好窄边框液晶显示面板的Array基板和CF基板;

步骤2、在Array基板和/或CF基板的四周使用封框胶涂布装置进行封框胶sealant涂布;

步骤3、在封框胶sealant内侧通过光刻工艺形成一形状跟随封框胶形状的光刻胶阻挡层;

步骤4、在Array基板和/或CF基板上涂布PI取向膜,刚涂好后PI溶液完全覆盖显示区域并留有适度的工艺余量;

步骤5、使用静置或规律振荡的方式,使得PI溶液向四周自由扩散;

步骤6、PI扩散完成后对PI取向膜进行光配向和固化;

步骤7、当Array基板和/或CF基板分别涂敷固化PI层完成后,进行对盒工艺;

步骤8、对Sealant进行固化,从而完成液晶面板的成盒工艺。

5.根据权利要求书4所述的方法,其特征在于:所述光刻胶阻拦层与封框胶之间留有一预定宽度的缝隙,以容许封框胶涂抹时的不稳定以及避免后期胶体膨胀破坏面板。

6.一种窄边框液晶显示面板的制作方法,其特征在于,所述方法包括如下步骤:步骤1、分别制作好窄边框液晶显示面板的Array基板和CF基板;

步骤2、在Array基板和/或CF基板的四周使用封框胶涂布装置进行封框胶sealant涂布;

步骤3、在Array基板和/或CF基板上涂布PI取向膜,刚涂好后PI溶液完全覆盖显示区域并留有适度的工艺余量;其中,PI溶液中添加有阻挡层单体成分,阻拦层单体表面张力低于PI表面张力;

步骤4、使用静置或规律振荡的方式,使得PI溶液向四周自由扩散,由于阻挡层单体表面张力较小,被驱赶至PI扩散区边缘,从而在PI取向模边缘和封框胶之间形成一阻拦层;

步骤5、PI自由扩散完成后对PI取向膜进行光配向和热固化,其中阻挡层单体受热发生聚合反应,形成完整PI阻挡隔离区隔离PI与sealant;

步骤6、当Array基板和/或CF基板分别涂敷固化PI层完成后,进行对盒工艺;

步骤7、对Sealant进行固化,从而完成液晶面板的成盒工艺。

7.根据权利要求书6所述的方法,其特征在于:阻拦层单体成分的表面张力<20dyn/cm,且其聚合引发温度低于一预定值。

8.根据权利要求书6所述的方法,其特征在于:阻拦层单体成分为二乙二醇单甲醚改性增加烯烃。

9.根据权利要求书1-8任一项所述的方法,其特征在于:涂布PI取向膜具体是采用喷墨打印法在基板的中央位置处滴加PI溶液。

10.根据权利要求书1-8任一项所述的方法,其特征在于,所述对盒工艺具体是真空贴合两张基板。
