1.一种不对称的薄膜型湿度传感器的制备方法，其特征在于，包括如下步骤：

步骤1，将氧化石墨烯和纳米纤维素的分散液进行抽滤，所述的分散液中氧化石墨烯的质量分数为2.5％-10.0％，滤膜上形成纳米纤维素/氧化石墨烯凝胶；

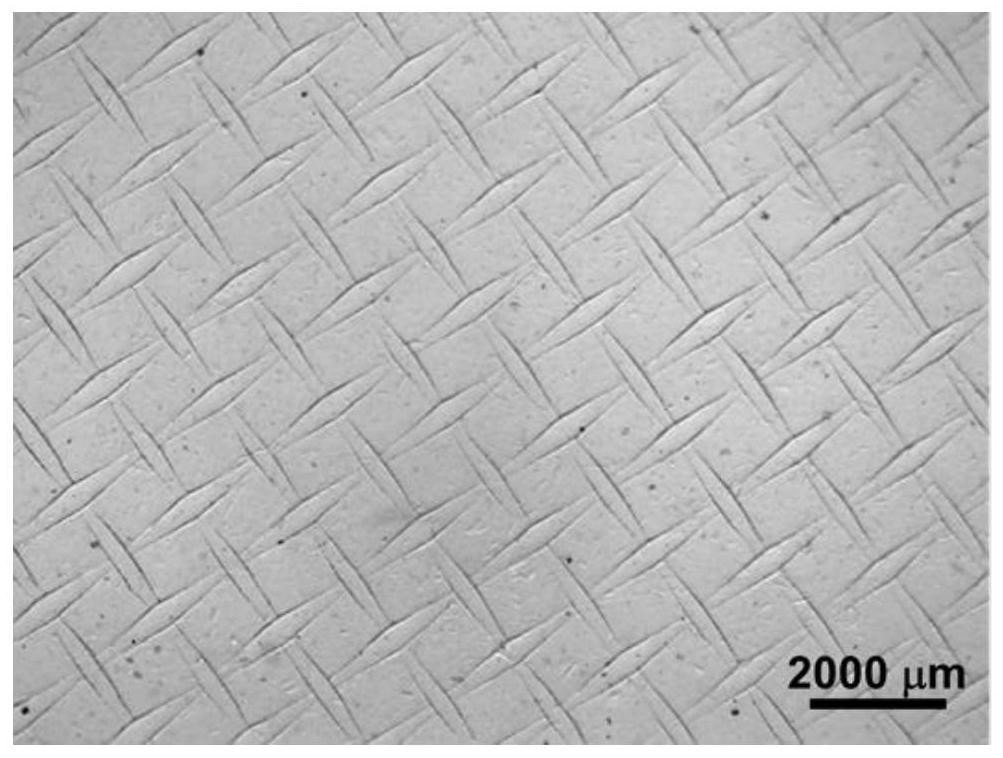

步骤2，先在纳米纤维素/氧化石墨烯凝胶的上表面放置尼龙网，尼龙网在所述的凝胶上表面压印出图案化结构，之后干燥，滤膜和尼龙网之间形成不对称的薄膜型湿度传感器。

2.根据权利要求1所述的不对称的薄膜型湿度传感器的制备方法，其特征在于，步骤2中将不对称的薄膜型湿度传感器从尼龙网和滤膜中分离，得到不对称的薄膜型湿度传感器。

3.根据权利要求1所述的不对称的薄膜型湿度传感器的制备方法，其特征在于，步骤1中，将氧化石墨烯溶液加入到纳米纤维素溶液中，得到所述的分散液，氧化石墨烯溶液和纳米纤维素溶液的浓度均为0.01-1mg mL-1。

4.根据权利要求3所述的不对称的薄膜型湿度传感器的制备方法，其特征在于，步骤1将氧化石墨烯溶液加入到纳米纤维素溶液中，所得的混合体系在25-35℃之间进行分散，得到所述的分散液。

5.根据权利要求4所述的不对称的薄膜型湿度传感器的制备方法，其特征在于，所得的混合体系在该温度范围下分散30-180min。

6.根据权利要求1所述的不对称的薄膜型湿度传感器的制备方法，其特征在于，步骤2在纳米纤维素/氧化石墨烯凝胶的上表面放置尼龙网后抽滤0.5-6h。

7.根据权利要求1所述的不对称的薄膜型湿度传感器的制备方法，其特征在于，步骤2中所述的尼龙网质量为0.06-0.08g。

8.根据权利要求1所述的不对称的薄膜型湿度传感器的制备方法，其特征在于，步骤2形成的不对称的薄膜型湿度传感器的湿度响应时间为2-5s。

9.一种由权利要求1-8中任意一项所述的不对称的薄膜型湿度传感器的制备方法得到的不对称的薄膜型湿度传感器。
