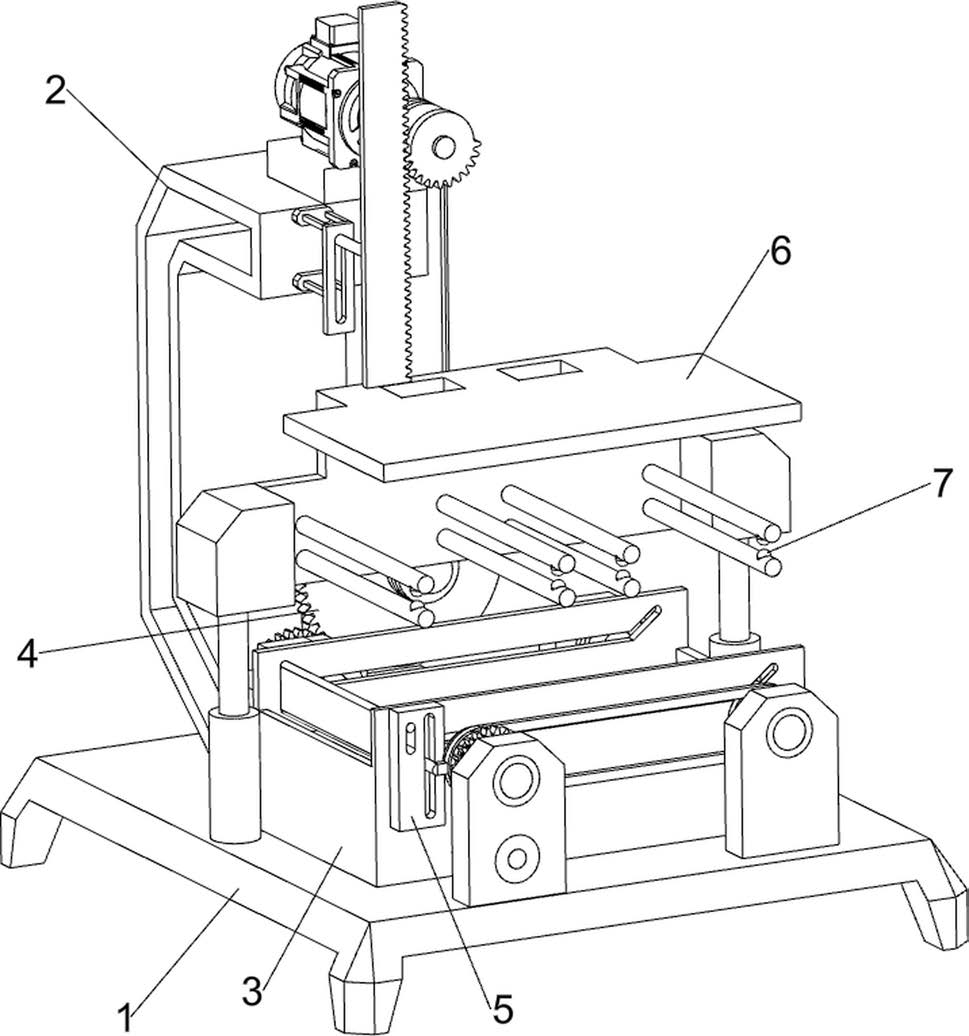

1.一种火柴生产用火柴头上料设备,其特征在于,包括有;
底座(1),所述底座(1)一侧设有支撑架(2);
放料箱(3),所述底座(1)顶部放置有所述放料箱(3),所述放料箱(3)两侧上部均开有导向孔(30);
驱动机构(4),所述支撑架(2)顶部与所述底座(1)顶部之间设有驱动机构(4);
刮料机构(5),所述放料箱(3)上部与所述底座(1)顶部设有刮料机构(5);
驱动机构(4)包括有:
伺服电机(40),所述支撑架(2)顶部安装有所述伺服电机(40);
第一轴承座(41),所述支撑架(2)内侧设有所述第一轴承座(41);
第一转轴(42),所述第一轴承座(41)上转动式连接有第一转轴(42);
第一皮带轮组件(43),所述第一转轴(42)与所述伺服电机(40)输出轴之间设有第一皮带轮组件(43);
第一缺齿轮(44),所述第一转轴(42)上设有所述第一缺齿轮(44);
第二轴承座(45),所述底座(1)顶部对称设有所述第二轴承座(45),所述两个第二轴承座(45)分别位于所述放料箱(3)两侧;
第二转轴(46),所述两个第二轴承座(45)上分别转动式设有所述第二转轴(46);
第三转轴(47),所述第二轴承座(45)之间转动式连接有所述第三转轴(47),所述第三转轴(47)穿过所述放料箱(3);
齿轮组(48),所述第二转轴(46)与所述第三转轴(47)上均设有所述齿轮组(48),一侧的所述齿轮组(48)与所述第一缺齿轮(44)啮合;
第三轴承座(49),所述底座(1)一侧对称设有所述第三轴承座(49);
第四转轴(410),所述第三轴承座(49)上部均转动式设有所述第四转轴(410),所述两个第三轴承座(49)分别位于所述放料箱(3)两侧;
刮料机构(5)包括有:
第二皮带轮组件(50),所述第二转轴(46)与所述第四转轴(410)之间均设有所述第二皮带轮组件(50);
移动块(52),所述放料箱(3)一侧对称滑动式设有所述移动块(52);
拨动块(51),所述两个移动块(52)一侧均滑动式设有所述拨动块(51),拨动块(51)与所述第二皮带轮组件(50)相连接;
刮料板(53),所述两个移动块(52)之间滑动式连接有所述刮料板(53);
还包括有下压机构(6),下压机构(6)包括有:套筒(60),所述底座(1)顶部两侧均设有所述套筒(60);
压缩杆(62),所述套筒(60)内均滑动式设有所述压缩杆(62);
第一弹簧件(61),所述压缩杆(62)与所述套筒(60)内壁之间均连接有所述第一弹簧件(61);
第一固定块(63),所述压缩杆(62)顶部均设有所述第一固定块(63);
下压板(64),所述两个第一固定块(63)内侧之间设有所述下压板(64);
支撑杆(65),所述下压板(64)内壁均上下对称设有四组所述支撑杆(65),所述支撑杆(65)两个为一组;
齿条(66),所述下压板(64)顶部一侧设有所述齿条(66);
第二缺齿轮(67),所述第二缺齿轮(67)设置在所述伺服电机(40)的输出轴上,所述第二缺齿轮(67)与所述齿条(66)半啮合;
第二固定块(69),所述支撑架(2)上对称设有所述第二固定块(69);
导向块(610),两个所述第二固定块(69)之间固定设有所述导向块(610)固定杆(68),所述导向块(610)内滑动式设有所述固定杆(68),所述固定杆(68)与所述齿条(66)固定连接;
还包括有:
卡块(7),所述支撑杆(65)内侧均滑动式设有所述卡块(7);
第二弹簧件(8),所述卡块(7)与所述支撑杆(65)卡槽内壁之间均连接有所述第二弹簧件(8)。
