专利号: 2020108040110
申请人: 南安市丽迪家居用品有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 家具;家庭用的物品或设备;咖啡磨;香料磨;一般吸尘器
更新日期:2024-05-06
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

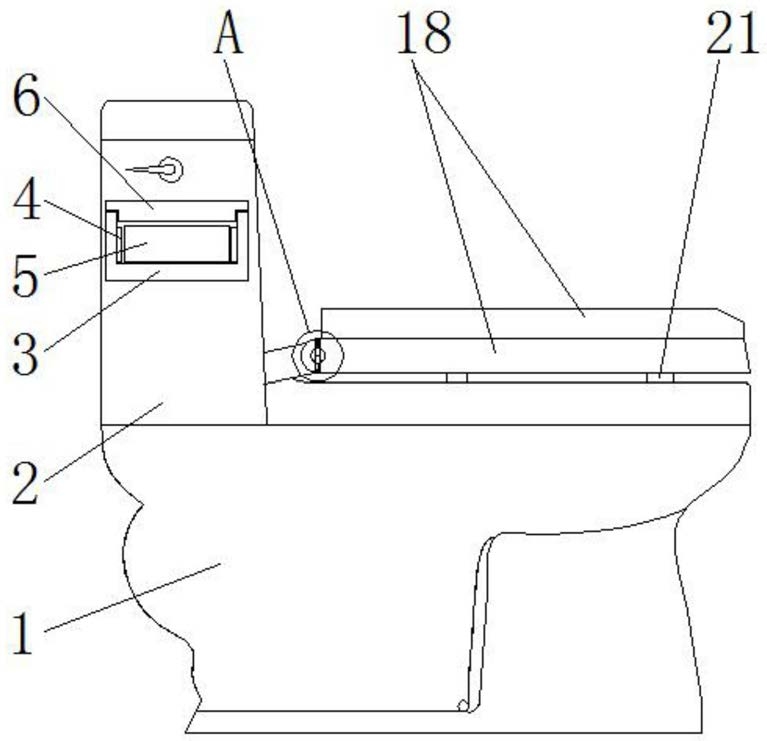

1.一种可方便快速拆卸更换马桶盖的家用马桶,包括马桶本体(1)、固定板(7)、连接板(11)、转动轴(13)和第一拉杆(16),其特征在于:所述马桶本体(1)上安装有水箱(2),且水箱(2)上安装有防水盒(3),并且防水盒(3)上安装有除湿袋(4),所述防水盒(3)上贴合有密封盖板(6),且防水盒(3)内放置有控制开关(5),所述固定板(7)安装在马桶本体(1)上,且固定板(7)上安装有滚珠(8),并且滚珠(8)与承接轴(9)相互贴合,同时承接轴(9)上安装有限位板(10),所述连接板(11)与限位板(10)相互连接,且连接板(11)上安装有回位弹簧(12),并且连接板(11)与承接轴(9)相互贴合,所述转动轴(13)安装在承接轴(9)上,且转动轴(13)上安装有涡旋弹簧(14),并且涡旋弹簧(14)与定位板(15)相互连接,同时定位板(15)与连接板(11)相互贴合,所述第一拉杆(16)安装在定位板(15)上,且定位板(15)上安装有第二拉杆(17),所述连接板(11)与马桶盖本体(18)相互连接,且马桶盖本体(18)上安装有消毒喷头(19),并且马桶盖本体(18)与除臭喷头(20)相互连接,所述马桶盖本体(18)上安装有减震装置(21),且减震装置(21)与马桶本体(1)相互贴合,所述固定板(7)上安装有推动弹簧(22),且推动弹簧(22)与挤压板(23)相互连接,并且挤压板(23)与固定板(7)相互贴合,同时固定板(7)与第二滑块(24)相互贴合,所述第二滑块(24)安装在挤压板(23)上,且挤压板(23)上安装有防水垫(25),并且防水垫(25)与导线(26)相互贴合,同时导线(26)与控制开关(5)相互连接。

2.根据权利要求1所述的一种可方便快速拆卸更换马桶盖的家用马桶,其特征在于:所述除湿袋(4)关于防水盒(3)呈对称分布,且防水盒(3)设置为PVC材质。

3.根据权利要求1所述的一种可方便快速拆卸更换马桶盖的家用马桶,其特征在于:所述限位板(10)通过连接板(11)上开设的凹槽与连接板(11)构成滑动连接,且限位板(10)外表面设置为光滑。

4.根据权利要求1所述的一种可方便快速拆卸更换马桶盖的家用马桶,其特征在于:所述定位板(15)通过转动轴(13)与承接轴(9)构成转动机构,且定位板(15)为不锈钢材质。

5.根据权利要求1所述的一种可方便快速拆卸更换马桶盖的家用马桶,其特征在于:所述消毒喷头(19)在马桶盖本体(18)上呈等距离分布,且马桶盖本体(18)通过承接轴(9)与固定板(7)构成转动机构。

6.根据权利要求1所述的一种可方便快速拆卸更换马桶盖的家用马桶,其特征在于:所述减震装置(21)包括贴合垫(2101)、第一滑块(2102)和减震弹簧(2103),且减震装置(21)上安装有贴合垫(2101),并且减震装置(21)上安装有第一滑块(2102),所述第一滑块(2102)与马桶盖本体(18)相互贴合,且马桶盖本体(18)上安装有减震弹簧(2103),并且减震弹簧(2103)与减震装置(21)相互连接。

7.根据权利要求6所述的一种可方便快速拆卸更换马桶盖的家用马桶,其特征在于:所述第一滑块(2102)关于减震装置(21)的中心对称设置有2个,且减震装置(21)通过第一滑块(2102)与马桶盖本体(18)构成滑动连接。

8.根据权利要求1所述的一种可方便快速拆卸更换马桶盖的家用马桶,其特征在于:所述挤压板(23)通过第二滑块(24)与固定板(7)构成滑动连接,且挤压板(23)外表面设置为光滑。

9.根据权利要求1所述的一种可方便快速拆卸更换马桶盖的家用马桶,其特征在于:所述防水垫(25)设置为半圆弧形结构,且防水垫(25)为硬质橡胶材质。
