专利号: 2020107980307
申请人: 义乌市一平汽车贸易有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 一般车辆
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

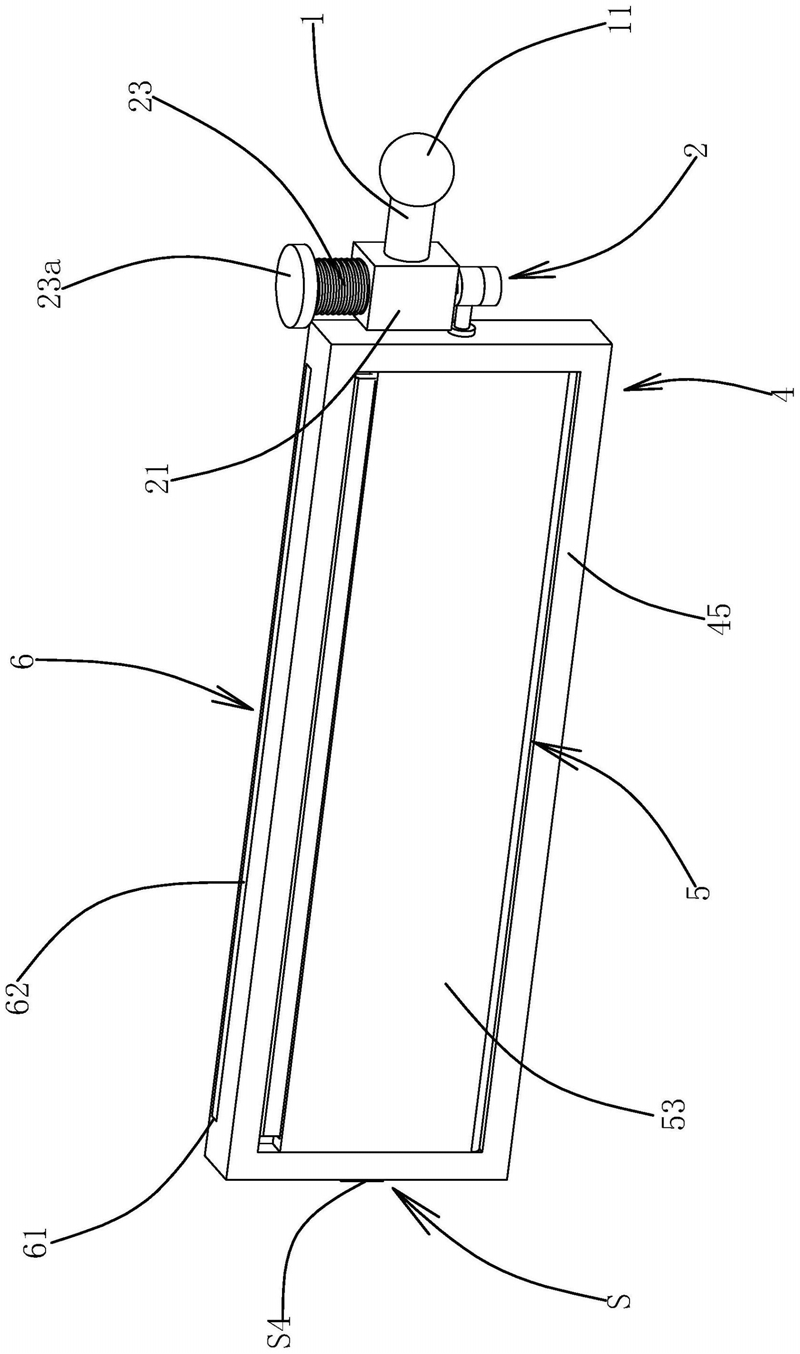

1.一种适用于新能源汽车的遮阳板装置,包括一侧设有铰接球(11)的安装柱(1),其特征在于:所述的安装柱(1)远离所述的铰接球(11)的一侧设有高度调节装置(2),所述的高度调节装置(2)下端通过膨胀固定装置(3)连接有遮阳板装置(4),所述的遮阳板装置(4)一侧设有辅助遮阳板装置(5),所述的辅助遮阳板装置(5)通过连接组件(L)连接有承托板装置(6),且所述的辅助遮阳板装置(5)、所述的连接组件(L)、所述的承托板装置(6)均安装于所述的遮阳板装置(4)上;所述的高度调节装置(2)包括与所述的安装柱(1)固定连接的安装座(21),所述的安装座(21)通过第一螺纹孔(22)连接有第一螺纹杆(23),所述的第一螺纹杆(23)上端固定安装有第一限位板(23a),且所述的第一限位板(23a)的直径大于所述的第一螺纹孔(22)的最大水平尺寸,所述的第一螺纹杆(23)内设有内腔(24),所述的内腔(24)内安装有第二螺纹杆(25),所述的第二螺纹杆(25)通过第二螺纹孔(26)与所述的第一螺纹杆(23)相连,且所述的第二螺纹孔(26)设置于所述的第一螺纹杆(23)下端,所述的第二螺纹杆(25)上端还设有第二限位板(25a),且所述的第二限位板(25a)的直径与所述的内腔(24)的直径保持一致,所述的第二限位板(25a)的直径大于所述的第二螺纹孔(26)的最大水平尺寸,所述的第二螺纹杆(25)下端设有安装块(27),所述的安装块(27)上设有环槽(28),所述的环槽(28)下端设有安装腔(29);所述的膨胀固定装置(3)包括通过第一弹簧(31)与所述的安装腔(29)下端面固定连接的平板(32),所述的平板(32)下端设有圆柱杆(33),且所述的圆柱杆(33)贯穿所述的第二螺纹杆(25)下端,所述的圆柱杆(33)下端设有拉板(34),所述的平板(32)上端固定安装压杆(35),所述的压杆(35)上端设有伸缩仓(36),且所述的伸缩仓(36)下端固定安装于所述的压杆(35)上,所述的伸缩仓(36)上端固定安装于安装槽(37)上端面,且所述的压杆(35)、所述的伸缩仓(36)、所述的安装槽(37)形状保持一致,所述的伸缩仓(36)上端通过若干气管(38)连接有膨胀仓(39),且所述的膨胀仓(39)内侧与所述的环槽(28)固定连接,所述的膨胀仓(39)上端面与所述的环槽(28)上端面重合,所述的膨胀仓(39)的高度小于所述的环槽(28)的高度。2.根据权利要求1所述的一种适用于新能源汽车的遮阳板装置,其特征在于:所述的遮阳板装置(4)包括与所述的环槽(28)活动配合的环板(41),且所述的环板(41)内侧与所述的膨胀仓(39)贴合但不固定,所述的环板(41)下端设有与所述的平板(32)相互配合的卡槽(42),所述的环板(41)一侧固定连接有安装轴(43),所述的安装轴(43)靠近所述的环板(41)的一侧固定安装有水平限位块(44),所述的安装轴(43)上还活动安装有第一遮阳板(45),且所述的第一遮阳板(45)设置于所述的水平限位块(44)远离所述的环板(41)的一侧,所述的第一遮阳板(45)远离所述的水平限位块(44)的一侧通过锁紧组件(S)与所述的安装轴(43)固定。3.根据权利要求2所述的一种适用于新能源汽车的遮阳板装置,其特征在于:所述的锁紧组件(S)包括设置于所述的安装轴(43)上的圆柱槽(S1),所述的圆柱槽(S1)的端面通过第二弹簧(S2)连接有圆杆(S3),且所述的圆杆(S3)固定安装于锁紧块(S4)上设置的沉槽(S5)内,且所述的沉槽(S5)与所述的安装轴(43)一侧活动配合连接,所述的锁紧组件(S)还包括设置于所述的第一遮阳板(45)上的锁紧槽(S6),且所述的锁紧槽(S6)与所述的锁紧块(S4)相互配合。4.根据权利要求3所述的一种适用于新能源汽车的遮阳板装置,其特征在于:所述的锁紧槽(S6)设置为方槽或十字槽。

5.根据权利要求2所述的一种适用于新能源汽车的遮阳板装置,其特征在于:所述的辅助遮阳板装置(5)包括设置于所述的第一遮阳板(45)上的矩形槽(51),所述的矩形槽(51)下端固设有铰接柱(52),所述的铰接柱(52)上活动安装有第二遮阳板(53),所述的第二遮阳板(53)上设有矩形腔(54),所述的矩形腔(54)下端面通过第三弹簧(55)连接有第三遮阳板(56),且所述的第三遮阳板(56)上端穿透所述的第二遮阳板(53)上端,所述的第三遮阳板(56)下端设有第三限位板(56a),所述的第三限位板(56a)宽度与所述的矩形腔(54)保持一致,且大于所述的第三遮阳板(56)的宽度,所述的第三遮阳板(56)上端还设有橡胶片(57)。6.根据权利要求5所述的一种适用于新能源汽车的遮阳板装置,其特征在于:所述的承托板装置(6)包括设置于所述的第一遮阳板(45)上的滑动腔(61),所述的滑动腔(61)内活动安装有承托板(62),且所述的承托板(62)一侧通过第四弹簧(63)与所述的滑动腔(61)一端面相连。7.根据权利要求6所述的一种适用于新能源汽车的遮阳板装置,其特征在于:所述的连接组件(L)包括设置于所述的承托板(62)一侧的槽口(L1),所述的槽口(L1)内固定安装有第一磁铁(L2),所述的连接组件(L)还包括设置于所述的第三遮阳板(56)一侧的连杆(L3),所述的连杆(L3)设置于运行槽(L4)内,且所述的运行槽(L4)设置于所述的第一遮阳板(45)上,所述的连杆(L3)靠近所述的承托板(62)一侧固定安装有第二磁铁(L5),且所述的第一磁铁(L2)与所述的第二磁铁(L5)相互吸引。
