1.一种石墨烯与硒化锌@硒化镉核壳微球复合纳米材料的制备方法，其特征在于，包括以下步骤：步骤A.往硒粉和亚硫酸钠中加入去离子水，氮气保护下边搅拌边加热反应，得到无色透明的硒代硫酸钠溶液；

步骤B.将乙酸锌、乙酸镉和氧化石墨烯溶解于去离子水，加入硒代硫酸钠溶液，边搅拌边加入水合肼，得到混合液；

步骤C.将混合液转移到聚四氟乙烯作为内衬的高压反应釜中，在180℃的真空干燥箱中反应24h；

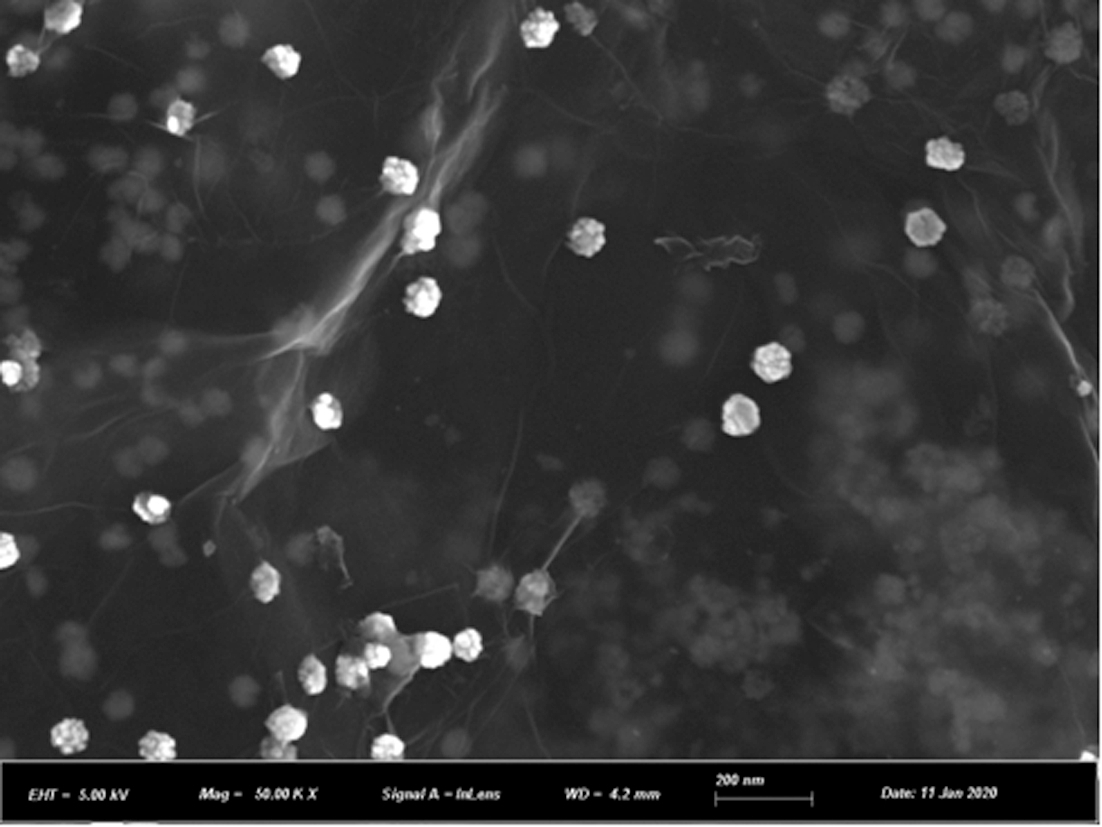

步骤D.反应结束后，将高压反应釜迅速放入冰水中淬灭，将冷却后的反应液用去离子水和无水乙醇洗涤后再真空干燥，即得G/ZnSe@CdSe复合纳米材料。

2.根据权利要求1所述的一种石墨烯与硒化锌@硒化镉核壳微球复合纳米材料的制备方法，其特征在于，所述硒粉与亚硫酸钠的摩尔比为1：6。

3.根据权利要求1所述的一种石墨烯与硒化锌@硒化镉核壳微球复合纳米材料的制备方法，其特征在于，所述乙酸锌和乙酸镉的混合物为乙酸锌@乙酸镉，所述氧化石墨烯与乙酸锌@乙酸镉的质量比为（0.4～3.5）:1。

4.根据权利要求3所述的一种石墨烯与硒化锌@硒化镉核壳微球复合纳米材料的制备方法，其特征在于，所述氧化石墨烯与乙酸锌@乙酸镉的质量比为1:1。

5.根据权利要求3或4所述的一种石墨烯与硒化锌@硒化镉核壳微球复合纳米材料的制备方法，其特征在于，所述硒粉与乙酸锌@乙酸镉的摩尔比为1：（0.5～0.6）。

6.根据权利要求1所述的一种石墨烯与硒化锌@硒化镉核壳微球复合纳米材料的制备方法，其特征在于，所述步骤A中搅拌为磁力搅拌，加热反应为在80℃下反应5h。

7.根据权利要求1所述的一种石墨烯与硒化锌@硒化镉核壳微球复合纳米材料的制备方法，其特征在于，所述步骤B中搅拌为磁力搅拌，搅拌时间为5min。

8.根据权利要求1所述的一种石墨烯与硒化锌@硒化镉核壳微球复合纳米材料的制备方法，其特征在于，所述步骤D中真空干燥的温度为60℃。
