1.一种硅酸盐系的防紫外线钕玻璃，其特征在于，包括硅酸盐系的主料和辅料，其中，所述辅料包括镨钕和CeO2，所述镨钕和主料的质量配比设置为0.1-0.5:100，所述CeO2与主料的质量配比设置为：0.1-0.2:100。

2.如权利要求1所述的一种硅酸盐系的防紫外线钕玻璃，其特征在于，所述硅酸盐系的主料的组分包括：SiO2；Na2O；K2O；B2O3；ZnO；PbO；Sb2O3。

3.如权利要求2所述的一种硅酸盐系的防紫外线钕玻璃，其特征在于，所述硅酸盐系的主料，按摩尔百分比来计算，包括：

4.如权利要求3所述的一种硅酸盐系的防紫外线钕玻璃，其特征在于，SiO2和K2O的比例(按摩尔百分比)为3.80-7.13。

5.如权利要求3所述的一种硅酸盐系的防紫外线钕玻璃，其特征在于，SiO2和K2O的比例(按摩尔百分比)为5.34。

6.如权利要求1所述的一种硅酸盐系的防紫外线钕玻璃，其特征在于，所述硅酸盐系的钕玻璃的折射率为nd＝1.52-1.57。

7.如权利要求1所述的一种硅酸盐系的防紫外线钕玻璃，其特征在于，所述硅酸盐系的钕玻璃的折射率为nd＝1.537。

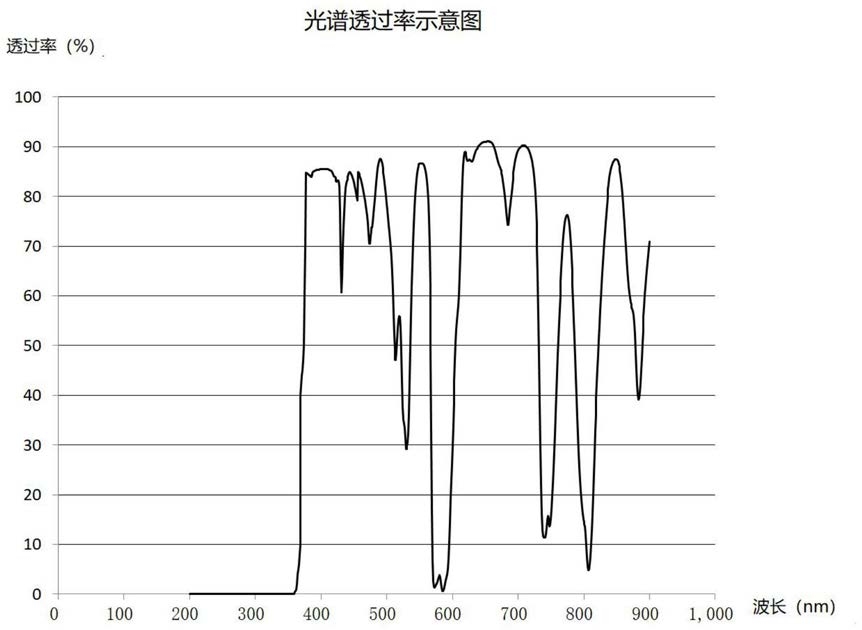

8.如权利要求1所述的一种硅酸盐系的防紫外线钕玻璃，其特征在于，所述硅酸盐系的钕玻璃对380nm～500nm的光的透过率为60-91％，对524nm～534nm的透过率为29.2％～

37.6％，570nm～594nm的光的透过率为0.6-7％。

9.如权利要求3所述的一种硅酸盐系的防紫外线钕玻璃，其特征在于，K2O的来源主要来源于KNO3和K2CO3,KNO3和K2CO3的比例(按摩尔百分比)设置为1.05-1.17。

10.一种硅酸盐系的防紫外线钕玻璃的制备方法，其特征在于，包括以下步骤：在计量系统中设定各原料的计量，根据需求分别称重，然后投放各原料至自动混料机；

由自动混料机将各原料混合，采用转速为0—60转/分的变频控制，自动混料机持续旋转60分钟，将原料完全混合；

将混合后的混料以薄层投料的方式投入温度为1400±30℃的气电炉，待所有混料均投入气电炉后，进行搅拌；

搅拌完成后，将搅拌并降温至1100-1150℃后的玻璃液倒入耐高温模具进行浇注；

浇注后放入退火炉降温至520±3℃保温48小时后，再以每小时降低3℃的速度降至常温。
