1.一种利用硼酸合成卤化硼酸锂的方法，其特征在于，包括如下步骤：(1)在惰性气氛保护下，将一定比例的硼酸、硼氢化锂、卤化锂与含锂物质混合后装入球磨罐中并密封；

(2)将球磨罐装在球磨机上，以一定转速球磨一定时间，使物料混合均匀；

(3)在惰性气氛中，将步骤(2)均匀混合的物料转移至密封反应器，将反应器内的混合物加热至一定温度并保温一段时间；

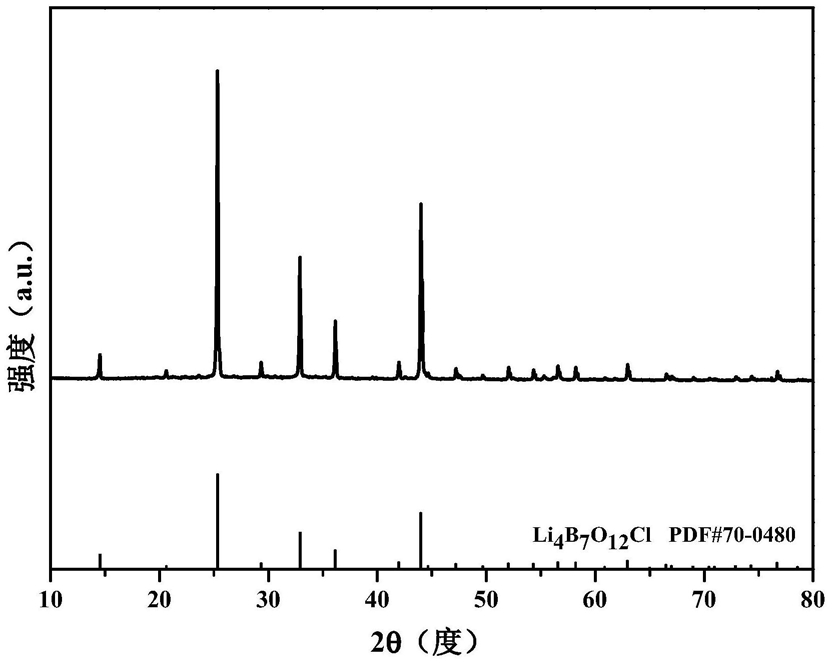

(4)待反应结束降至室温后，得到卤化硼酸锂粉体；

其中，所述步骤(1)中含锂物质为氢化锂，或氢氧化锂与氢化锂的混合物；

所述步骤(1)中硼酸、硼氢化锂、卤化锂与含锂物质的摩尔比为4:3:1:(0‑2)；

所述步骤(3)中，加热的温度为350‑800℃，保温时间为1‑100h；

所述步骤(4)中卤化硼酸锂的成分为Li4+xB7O12+x/2Y，其中Y为Cl、Br、I的任意一种或多种，x＝0～2。

2.如权利要求1所述的一种利用硼酸合成卤化硼酸锂的方法，其特征在于，所述步骤(1)中硼酸、卤化锂与含锂物质均为无水试剂。

3.如权利要求1所述的一种利用硼酸合成卤化硼酸锂的方法，其特征在于，所述步骤(1)中含锂物质为氢氧化锂与氢化锂的混合物时，氢氧化锂与氢化锂摩尔比为1:(1‑3)。

4.如权利要求1所述的一种利用硼酸合成卤化硼酸锂的方法，其特征在于，所述步骤(2)中球磨的球料比为(10‑80):1，球磨转速为100‑500rpm/min，球磨时间为2‑100h。

5.如权利要求1所述的一种利用硼酸合成卤化硼酸锂的方法，其特征在于，所述惰性气氛为氩气或氦气的任意一种或多种。

6.如权利要求1所述的一种利用硼酸合成卤化硼酸锂的方法，其特征在于，所述卤化硼酸锂的合成反应化学方程式为：4H3BO3+3LiBH4+LiY+(x/2)LiOH+(x/2)LiH→Li4+xB7O12+x/ 2Y+(12+(x/2))H2。
