1.一种卤化硼酸锂的合成方法，其特征在于包括如下步骤：

(1)在惰性气氛保护下，将一定比例的氧化硼、氢氧化锂、卤化锂与氢化锂装入密封的球磨罐中，通过机械球磨均匀混合；

(2)在惰性气氛下，将步骤(1)均匀混合的物料转移至密封反应器，将反应器内的混合物加热至一定温度并保温一段时间；

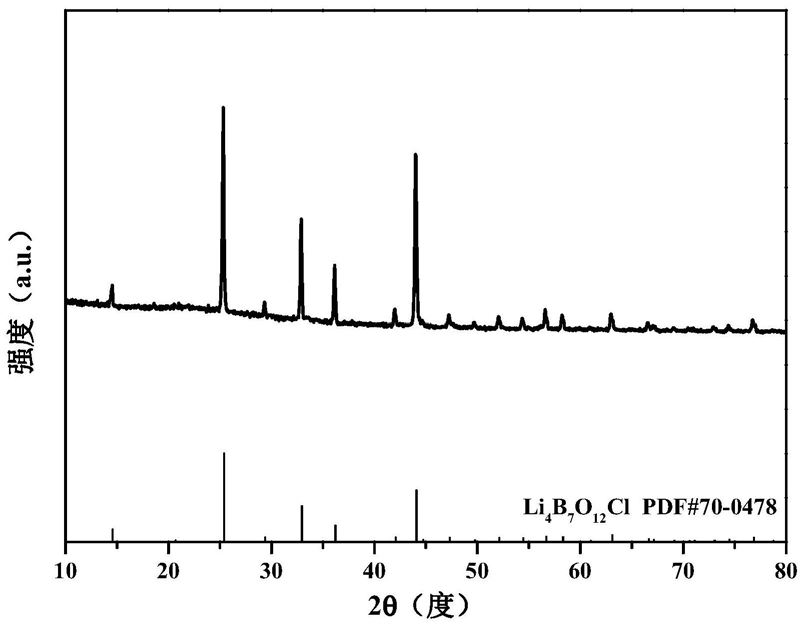

(3)待反应结束降至室温后，得到卤化硼酸锂粉体。

2.如权利要求1所述的一种卤化硼酸锂的合成方法，其特征在于所述步骤(1)中氧化硼、卤化锂与氢氧化锂均为无水试剂。

3.如权利要求1所述的一种卤化硼酸锂的合成方法，其特征在于所述步骤(1)中机械球磨混合的条件为：球料比为(10-80):1，球磨转速为100-500rpm/min，球磨时间为2-100h。

4.如权利要求1所述的一种卤化硼酸锂的合成方法，其特征在于所述步骤(1)中氧化硼、氢氧化锂、卤化锂与氢化锂的摩尔比为7:3:2:(3～7)或7:4:2:(4～6)。

5.如权利要求1所述的一种卤化硼酸锂的合成方法，其特征在于所述步骤(2)中，加热的温度为350-800℃，保温时间为1-100h。

6.如权利要求1所述的一种卤化硼酸锂的合成方法，其特征在于所述惰性气氛为氩气或氦气的任意一种或多种。

7.如权利要求1所述的一种卤化硼酸锂的合成方法，其特征在于所述步骤(3)中卤化硼酸锂的成分为Li4+xB7O12+x/2Y，其中Y为Cl、Br、I的任意一种或多种，x＝0～2。

8.如权利要求7所述的一种卤化硼酸锂的合成方法，其特征在于，所述卤化硼酸锂的合成反应化学方程式为：3.5B2O3+LiY+(1.5+x/2)LiOH+(1.5+x/2)LiH→Li4+xB7O12+x/2Y+(1.5+x/2)H2。
