专利号: 2020107232679
申请人: 罗正昌
专利类型:发明专利
专利状态:已下证
专利领域: 木材或类似材料的加工或保存;一般钉钉机或钉U形钉机
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

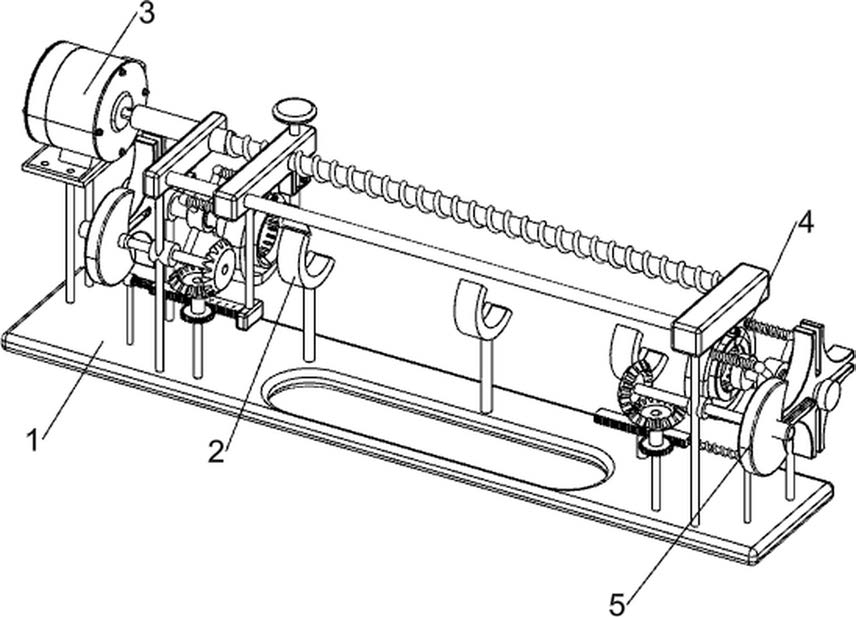

1.一种实心竹削皮装置,其特征是,包括有:安装架(1);

放置组件(2),安装在安装架(1)上;

驱动切割组件(3),安装在安装架(1)上;

放置组件(2)包括有:

弧形放置板(21),至少两个弧形放置板(21)均匀间隔的安装在安装架(1)上;

堵块(22),转动式安装在安装架(1)两侧;

驱动切割组件(3)包括有:

减速电机(31),安装在安装架(1)上;

第一转轴(32),通过联轴器安装在减速电机(31)的输出轴上,第一转轴(32)与安装架(1)转动式连接;

螺杆(33),安装在第一转轴(32)上,螺杆(33)一侧与安装架(1)转动式连接;

螺套(34),通过螺纹安装在螺杆(33)上;

第一连杆(35),安装在安装架(1)上,第一连杆(35)与螺套(34)滑动式连接;

压杆(36),滑动式安装在螺套(34)上;

切削刀片(37),安装在压杆(36)上,切削刀片(37)四面皆为可切削面;

第一齿条(38),安装在螺套(34)上;

第一齿块(39),滑动式安装在压杆(36)两侧,第一齿块(39)与第一齿条(38)啮合;

普通弹簧(310),安装在第一齿块(39)之间;

还包括有夹紧组件(4),夹紧组件(4)包括有:转套(46),安装在堵块(22)上;

第二弹簧伸缩杆(45),至少两根第二弹簧伸缩杆(45)均匀间隔的安装在转套(46)上;

第二卡套(44),安装在第二弹簧伸缩杆(45)上;

第一弹簧伸缩杆(43),安装在第二卡套(44)上;

第一卡套(41),安装在第一弹簧伸缩杆(43)上;

第二齿块(42),至少两个第二齿块(42)均匀间隔的安装在第一卡套(41)上。

2.根据权利要求1所述的一种实心竹削皮装置,其特征是,还包括有间歇旋转组件(5),间歇旋转组件(5)包括有:推杆(51),安装在螺套(34)上;

第三弹簧伸缩杆(52),安装在安装架(1)两侧;

第二齿条(53),安装在第三弹簧伸缩杆(52)上,第二齿条(53)与推杆(51)配合;

普通齿轮(54),转动式安装在安装架(1)两侧,两侧的普通齿轮(54)分别与两侧的第二齿条(53)啮合;

第一锥齿轮(55),安装在普通齿轮(54)上;

轴承(57),安装在安装架(1)两侧;

第二转轴(58),转动式安装在轴承(57)上;

第二锥齿轮(56),通过超越离合器安装在第二转轴(58)上,第二锥齿轮(56)与第一锥齿轮(55)啮合;

曲面盘(59),安装在第二转轴(58)上;

第二连杆(510),安装在曲面盘(59)上;

异形盘(511),安装在堵块(22)上,异形盘(511)上均匀间隔的开有至少两个凹槽(512),凹槽(512)与第二连杆(510)配合。
