专利号: 2020106627021
申请人: 罗正昌
专利类型:发明专利
专利状态:已下证
专利领域: 木材或类似材料的加工或保存;一般钉钉机或钉U形钉机
更新日期:2025-04-21
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

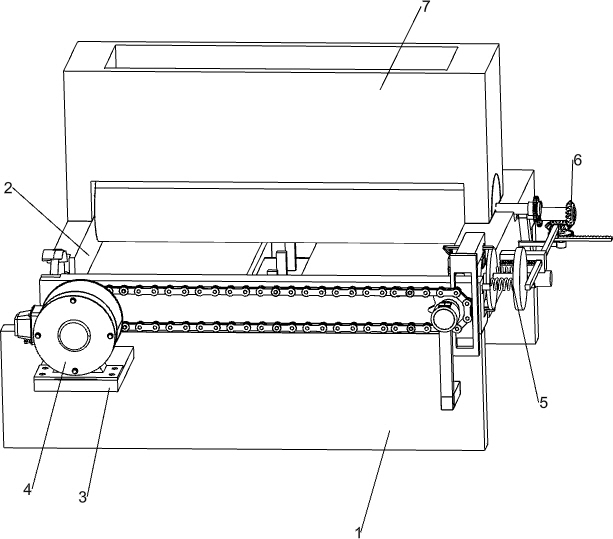

1.一种竹子用削皮装置,其特征在于,包括:工作板(2),工作板(2)底部的两侧均连接有支撑板(1);

承物板(3),一侧支撑板(1)上连接有承物板(3);

切削机构(4),一侧支撑板(1)、工作板(2)和承物板(3)之间安装有切削机构(4);

夹紧机构(5),切削机构(4)上安装有夹紧机构(5);

切削机构(4)包括:

伺服电机(41),承物板(3)上安装有伺服电机(41);

第一固定导套(43),一侧支撑板(1)上远离承物板(3)的一侧连接有第一固定导套(43);

链条传动组(42),第一固定导套(43)与伺服电机(41)之间连接有链条传动组(42);

滑块(44),链条传动组(42)的链条上连接有滑块(44);

导轨(45),滑块(44)上滑动式连接有导轨(45);

第一连接板(46),导轨(45)上连接有第一连接板(46);

推板(47),第一连接板(46)上连接有推板(47);

导杆(48),工作板(2)上一侧滑动式连接有两个导杆(48);

挡块切刀(410),导杆(48)上连接有挡块切刀(410);

第一弹簧(49),挡块切刀(410)与工作板(2)之间连接有第一弹簧(49);

带孔切刀(411),挡块切刀(410)之间环绕设有多个带孔切刀(411),其中两个带孔切刀(411)分别与两个挡块切刀(410)连接;

增量切刀(413),带孔切刀(411)内滑动式连接有增量切刀(413);

第二弹簧(412),相邻的增量切刀(413)之间连接有第二弹簧(412);

夹紧机构(5)包括:

连接杆(51),推板(47)上连接有连接杆(51);

第二连接板(52),连接杆(51)端部连接有第二连接板(52);

圆板(53),连接杆(51)外壁滑动式连接有圆板(53);

第三弹簧(54),圆板(53)与第二连接板(52)之间连接有两个第三弹簧(54);

第三连接板(55),圆板(53)上连接有多个第三连接板(55),其中一个第三连接板(55)穿过第一连接板(46),另外两个第三连接板(55)与工作板(2)滑动式连接;

夹块(57),第三连接板(55)上转动式连接有夹块(57);

第四弹簧(56),夹块(57)与第三连接板(55)之间连接有第四弹簧(56);

还包括送料机构(6),送料机构(6)包括:限位板(61),工作板(2)上另一侧连接有限位板(61);

滑板(62),限位板(61)内滑动式连接有滑板(62),滑板(62)与第二连接板(52)接触配合;

复位弹簧(615),滑板(62)与工作板(2)之间连接有复位弹簧(615);

齿条板(63),滑板(62)上连接有齿条板(63);

第二固定导套(64),工作板(2)上靠近齿条板(63)的一侧连接有第二固定导套(64);

第一齿轮(65),第二固定导套(64)上转动式连接有第一齿轮(65),第一齿轮(65)与齿条板(63)啮合;

第一传动杆(67),工作板(2)上靠近第二固定导套(64)的一侧转动式连接有第一传动杆(67);

第一单向离合器(68),第一传动杆(67)上连接有第一单向离合器(68);

锥齿轮(66),第一单向离合器(68)上和第一齿轮(65)的连接轴上均连接有锥齿轮(66),两个锥齿轮(66)啮合;

安装板(611),工作板(2)底部的另外一侧连接有安装板(611);

滚轮(612),安装板(611)上的两侧均转动式连接有滚轮(612);

输送带(613),滚轮(612)之间连接有输送带(613);

挡板(614),输送带(613)上连接有多个挡板(614);

第二传动杆(610),一侧滚轮(612)上连接有第二传动杆(610);

皮带传动组(69),第二传动杆(610)与第一传动杆(67)之间连接有皮带传动组(69)。

2.根据权利要求1所述的一种竹子用削皮装置,其特征在于,还包括漏料机构(7),漏料机构(7)包括:漏料箱(71),工作板(2)顶部连接有漏料箱(71);

送料柱(72),漏料箱(71)上转动式连接有送料柱(72);

第三传动杆(73),送料柱(72)上连接有第三传动杆(73);

第二单向离合器(74),第三传动杆(73)上连接有第二单向离合器(74);

第二齿轮(75),第二单向离合器(74)上连接有第二齿轮(75);

第三齿轮(76),第一单向离合器(68)上靠近锥齿轮(66)的一侧连接有第三齿轮(76),第三齿轮(76)与第二齿轮(75)啮合。
