专利号: 2020107194569
申请人: 九江学院
专利类型:发明专利
专利状态:已下证
专利领域: 运动;游戏;娱乐活动
更新日期:2023-12-11
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

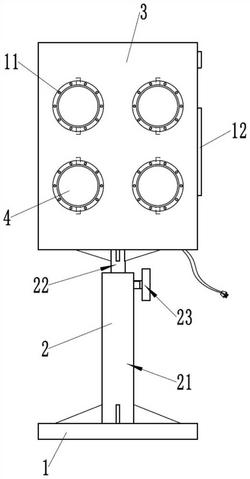

1.一种用于反应力训练的武术训练设备,包括底座(1)、主体(3)和控制器,其特征在于,还包括推送机构(7),所述主体(3)内设置有多个击打模块,所述击打模块包括缓冲击打块(4)、伸缩架(5)、复位弹簧(6)、指示灯(11)和指示灯开关(14),所述伸缩架(5)伸缩设置在所述主体(3)内,所述缓冲击打块(4)安装在所述伸缩架(5)的前端上,所述复位弹簧(6)设置在所述主体(3)内,所述复位弹簧(6)能够驱使所述伸缩架(5)带动所述缓冲击打块(4)缩回所述主体(3)内,所述指示灯(11)设置在所述主体(3)的正面上,所述指示灯(11)和所述指示灯开关(14)均与所述控制器电连接,所述缓冲击打块(4)伸出所述主体(3)时会触动所述指示灯开关(14),使得所述指示灯(11)亮起,所述推送机构(7)设置在所述主体(3)上的设备腔(32)内,所述推送机构(7)用于择一推送所述缓冲击打块(4)伸出所述主体(3),所述推送机构(7)包括驱动装置、多条导引轨道(72)和多个撞针(73),多个撞针(73)与多个伸缩架(5)一一对应连接设置,且多个撞针(73)分别一一对应抵接在多条导引轨道(72)上,所述驱动装置用于驱使多条导引轨道(72)移动。

2.根据权利要求1所述的用于反应力训练的武术训练设备,其特征在于,所述驱动装置包括链板式输送带(71),所述链板式输送带(71)包括一对平行设置的链条、连接设置在一对链条之间的若干个输送板(711)、一对同轴设置的主动链轮(713)、一对同轴设置的从动链轮(714)和一驱动电机(712),一对链条分别套设在对应一侧的主动链轮(713)和从动链轮(714)上,所述驱动电机(712)的输出轴与所述主动链轮(713)传动连接。

3.根据权利要求2所述的用于反应力训练的武术训练设备,其特征在于,所述导引轨道(72)包括若干个固定座(721),所述固定座(721)安装在所述输送板(711)上,所述固定座(721)上可拆卸连接有低位拼装块(722)或高位拼装块(723);所述固定座(721)上设置有插孔(7211),所述低位拼装块(722)的底部设置有与所述插孔(7211)相适配的第一插杆部(7221),所述高位拼装块(723)的底部设置有与所述插孔(7211)相适配的第二插杆部(7231);所述固定座(721)上固设有磁铁(7214),进而所述磁铁(7214)通过磁力将所述低位拼装块(722)或所述高位拼装块(723)吸附固定在所述固定座(721)上;所述插孔(7211)的底部设置有台阶孔(7212),一螺钉穿过所述台阶孔(7212)与所述输送板(711)螺纹连接。

4.根据权利要求1至3中任一项所述的用于反应力训练的武术训练设备,其特征在于,所述击打模块还包括行程放大机构(8),所述行程放大机构(8)与所述伸缩架(5)的后端连接设置,所述行程放大机构(8)用于起到放大行程的作用。

5.根据权利要求4所述的用于反应力训练的武术训练设备,其特征在于,所述行程放大机构(8)包括:

座筒(81),所述座筒(81)上设置有相连通的小径孔(811)和大径孔(812);

放大杆(82),所述放大杆(82)的后端上安装有一第一活塞头(83),所述第一活塞头(83)活动设置在所述小径孔(811)内;

微动杆(84),所述微动杆(84)的前端上安装有一第二活塞头(85),所述第二活塞头(85)活动设置在所述大径孔(812)内,所述第二活塞头(85)与所述第一活塞头(83)之间形成封闭的液压腔(87),所述液压腔(87)内填充有液压油。

6.根据权利要求5所述的用于反应力训练的武术训练设备,其特征在于,所述座筒(81)上设置有与所述小径孔(811)相连通的第一导向孔(813),所述放大杆(82)的第一导向杆部(822)滑动设置在所述第一导向孔(813)内,所述第一活塞头(83)安装在所述放大杆(82)的小径杆部(821)上。

7.根据权利要求6所述的用于反应力训练的武术训练设备,其特征在于,所述大径孔(812)的开口处固设有一挡块(86),所述挡块(86)上设置有一第二导向孔(861),所述微动杆(84)的第二导向杆部(842)滑动设置在所述第二导向孔(861)内,所述第二活塞头(85)安装在所述微动杆(84)的大径杆部(841)上。

8.根据权利要求7所述的用于反应力训练的武术训练设备,其特征在于,所述小径杆部(821)外周上的第一密封槽内设置有第一密封圈(823),所述大径杆部(841)外周上的第二密封槽内设置有第二密封圈(843)。

9.根据权利要求5所述的用于反应力训练的武术训练设备,其特征在于,所述座筒(81)的外侧设置有定位凹槽(814),所述主体(3)上设置有与所述定位凹槽(814)相适配的定位凸台(311)。

10.根据权利要求1至3中任一项所述的用于反应力训练的武术训练设备,其特征在于,还包括多个红外对射传感器(9)、多个压力传感器(10)和一显示屏(12),多个红外对射传感器(9)均设置在所述主体(3)上,多个红外对射传感器(9)与多个缓冲击打块(4)一一对应,所述红外对射传感器(9)用于检测对应的缓冲击打块(4)是否伸出所述主体(3),多个压力传感器(10)分别一一对应设置在多个缓冲击打块(4)上,所述显示屏(12)设置在所述主体(3)上,所述红外对射传感器(9)、所述压力传感器(10)和所述显示屏(12)均与所述控制器电连接。

11.根据权利要求10中任一项所述的用于反应力训练的武术训练设备,其特征在于,还包括高度调节杆(2),所述高度调节杆(2)的下端固接在所述底座(1)上,所述高度调节杆(2)的上端固接在所述主体(3)上;所述主体(3)上设置有多个伸缩腔(31),多个击打模块一一对应设置在多个伸缩腔(31)内;所述伸缩腔(31)内固设有一座板(13),所述伸缩架(5)滑动设置在所述座板(13)上;所述伸缩架(5)包括基板部(51)、连接设置在所述基板部(51)的前端面上的推拉杆部(52)和连接设置在所述推拉杆部(52)前端上的平台部(53),所述推拉杆部(52)滑动设置在所述座板(13)上的滑孔(131)内,所述平台部(53)与所述缓冲击打块(4)连接设置;所述伸缩架(5)还包括后端连接在所述基板部(51)前侧面上的凸柱部(54),所述复位弹簧(6)的后端套装在所述凸柱部(54)上,所述复位弹簧(6)的前端抵撑在所述座板(13)的后端面上。
