1.一种用于松香加氢制备氢化松香的催化剂，其特征在于，所述催化剂采用如下方法制备：采用间苯二酚与甲醛作为碳源，乙二胺作为氮源，十六烷基三甲基溴化铵为模板剂，正硅酸乙酯作为硅源，高温碳化合成中空两亲性纳米材料CxNy@mSiO2，最后通过钯盐还原加氢使钯粒子负载在所述中空两亲性纳米材料CxNy@mSiO2上，形成稳定的中空两亲性纳米催化剂Pd/CxNy@mSiO2；所述中空两亲性纳米催化剂Pd/CxNy@mSiO2的制备方法具体包括以下步骤：

1)、中空两亲性纳米材料CxNy@mSiO2的制备：分别称取0.16g十六烷基三甲基溴化铵和

5mL乙二胺分散在50mL的乙醇和水的混合溶液中，乙醇和水的体积比为3:7，再加入0.12g间苯二酚，超声分散30min，滴加0.24mL甲醛，搅拌反应2h，再加入50mg十六烷基三甲基溴化铵，滴加0.8mL正硅酸乙酯，继续搅拌12h，然后静置陈化48h，离心分离，最后在氩气氛围下高温碳化得到中空两亲性纳米材料CxNy@mSiO2；

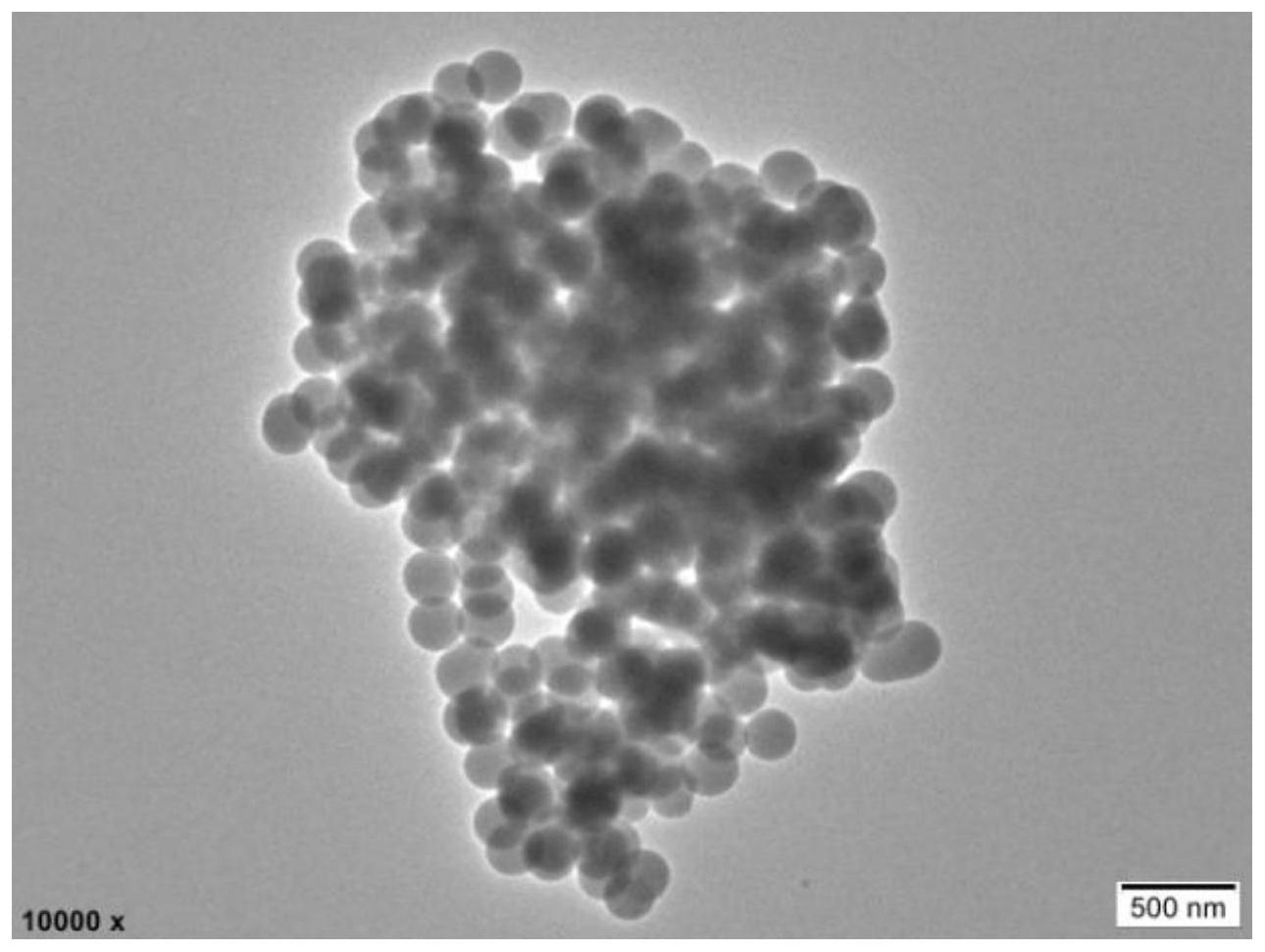

2)、中空两亲性纳米催化剂Pd/CxNy@mSiO2的制备：称取200mg CxNy@mSiO2加入到三口烧瓶中，室温下在乙醇溶液中超声分散，再加入50mg PdCl2，继续分散10min，再称取30mg NaBH4加入到三口烧瓶中，40℃下机械搅拌2h后，即得到稳定的中空两亲性纳米催化剂Pd/CxNy@mSiO2。

2.一种松香加氢制备氢化松香的方法，其特征在于，在水与200#溶剂油混合溶液中，在权利要求1所述的中空两亲性纳米催化剂Pd/CxNy@mSiO2的催化作用下，充入H2，催化松香加氢制备氢化松香。

3.如权利要求2所述的松香加氢制备氢化松香的方法，其特征在于，所述松香与所述催化剂Pd/CxNy@mSiO2的质量比为50:1。

4.如权利要求2所述的松香加氢制备氢化松香的方法，其特征在于，催化松香加氢反应的反应温度为120～200℃，反应时间为2～8h，反应过程的氢气压力为2～8MPa。

5.如权利要求2或4所述的松香加氢制备氢化松香的方法，其特征在于，催化松香加氢反应的反应温度为130～150℃，反应时间为4h，反应过程氢气压力为4MPa。

6.如权利要求2所述的松香加氢制备氢化松香的方法，其特征在于，催化松香加氢反应结束后，静置陈化分层使所述催化剂和所述氢化松香分离。
