专利号: 2020106516103
申请人: 泉州烜之璟医疗设备有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 医学或兽医学;卫生学
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

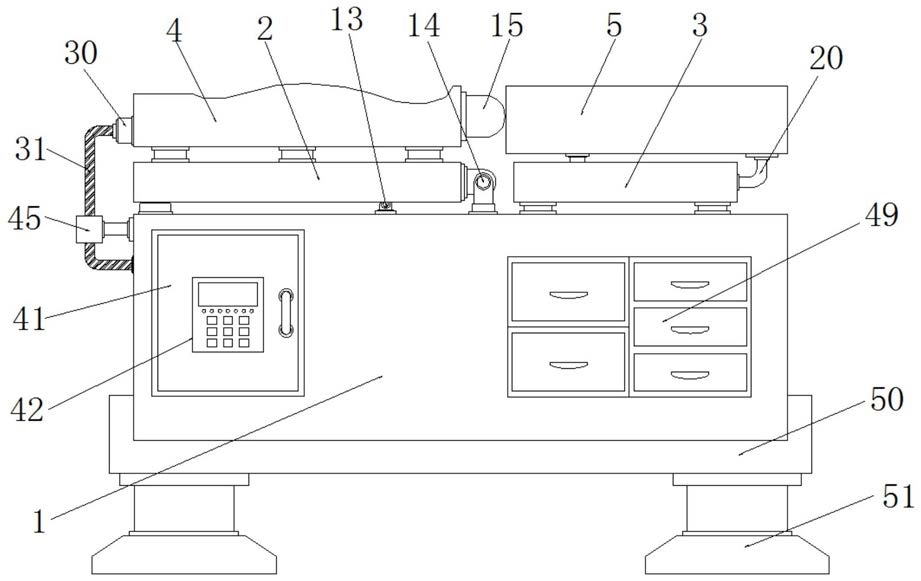

1.一种骨科脊柱损伤治疗装置,其特征在于,包括主体(1),所述主体(1)的顶部安装有支撑板一(2)与支撑板二(3),且所述支撑板一(2)的顶部安装有治疗板(4);所述支撑板二(3)的顶部安装有垫板(5),所述主体(1)的内部开设有安装槽一(6),所述安装槽一(6)的内部底端安装有液压缸(7),所述液压缸(7)的顶部安装有液压杆(8),所述支撑板一(2)的底部开设有安装槽二(9),且所述安装槽二(9)的内部对称安装有支撑杆(10),所述支撑杆(10)上均套设有与所述支撑杆(10)相适配的滑套(11),且所述滑套(11)之间安装有连接块一(12),且所述连接块一(12)位于所述液压杆(8)的正上方,所述液压杆(8)的顶部安装有活动轴一(13),且所述活动轴一(13)的顶部与所述连接块一(12)的底部固定连接,所述支撑板一(2)靠近所述支撑板二(3)的一侧边安装有活动轴二(14),所述治疗板(4)靠近所述垫板(5)的一侧边安装有弧形推块(15),所述支撑板二(3)的内部开设有安装槽三(16),且所述安装槽三(16)的靠近所述支撑板一(2)的一侧安装有活动块(17),所述活动块(17)的顶部安装有连接块二(18),且所述支撑板二(3)的顶部与所述连接块二(18)相对应的位置开设有与所述连接块二(18)相适配的活动槽(19),且所述连接块二(18)的顶端贯穿于所述活动槽(19)并与所述垫板(5)的底部固定连接,所述活动块(17)远离所述支撑板一(2)的一侧边安装有推杆(20),且所述推杆(20)远离所述活动块(17)的一端贯穿并延伸至所述支撑板二(3)远离所述支撑板一(2)的一侧并与所述垫板(5)远离所述治疗板(4)的一侧底部连接,所述推杆(20)与所述活动块(17)之间安装有挡块(21),所述安装槽三(16)的内部位于所述挡块(21)远离所述活动块(17)的一侧且位于所述推杆(20)的外侧套设有弹簧(22),所述治疗板(4)的中部安装有治疗条板一(23),且所述治疗条板一(23)的顶部均匀安装有若干电极片(24),所述治疗板(4)上且位于所述治疗条板一(23)的两侧均安装有治疗条板二(25),且所述治疗条板二(25)上均贯穿开设有若干通孔(26),所述治疗条板二(25)的底部且位于所述治疗板(4)的内部均开设有安装槽四(27),所述安装槽四(27)的内部均安装有罩体(28),且所述罩体(28)的顶部均与所述治疗条板二(25)的底部固定连接,所述罩体(28)的顶部均安装有连接管一(29),所述治疗板(4)远离所述垫板(5)的一侧边安装有连接盒(30),且所述连接管一(29)远离所述罩体(28)的一端均贯穿于所述安装槽四(27)并与所述连接盒(30)连接,所述连接盒(30)远离所述治疗板(4)的一侧边安装有连接管二(31),所述主体(1)靠近所述连接管二(31)的一侧内部开设有安装槽五(32),且所述安装槽五(32)的中部安装有隔板(33),所述安装槽五(32)的底部安装有低频电子脉冲仪(34),且所述低频电子脉冲仪(34)与若干所述电极片(24)连接,所述隔板(33)的顶部安装有盛药皿(35),所述盛药皿(35)的顶部安装有密封顶盖(36),所述盛药皿(35)的内部底端安装有加热棒(37),所述盛药皿(35)的外侧边安装有加热器(38),且所述加热器(38)与所述加热棒(37)连接,所述盛药皿(35)远离所述加热器(38)的一侧边安装有电磁气阀(39),所述电磁气阀(39)远离所述盛药皿(35)的一端安装有连接头(40),且所述连接管二(31)远离所述连接盒(30)的一端与所述连接头(40)远离所述电磁气阀(39)的一端连接;所述主体(1)靠近所述连接管二(31)的一侧边顶端安装有定位套(45),且所述定位套(45)套设于所述连接管二(31)的外侧。

2.根据权利要求1所述的一种骨科脊柱损伤治疗装置,其特征在于,所述安装槽一(6)的内部且位于所述液压杆(8)的外侧边安装有固定环(46),且所述固定环(46)的外侧边均与所述安装槽一(6)的内侧边固定连接。

3.根据权利要求1所述的一种骨科脊柱损伤治疗装置,其特征在于,所述活动块(17)的底部安装有滑轮(47),且所述安装槽三(16)的内部底端开设有与所述滑轮(47)相适配的滑槽(48)。

4.根据权利要求1所述的一种骨科脊柱损伤治疗装置,其特征在于,所述主体(1)上远离所述门板(41)的一侧安装有若干置物抽屉(49)。
