专利号: 2017101523310
申请人: 郑锦辉
专利类型:发明专利
专利状态:无效专利
专利领域: 医学或兽医学;卫生学
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

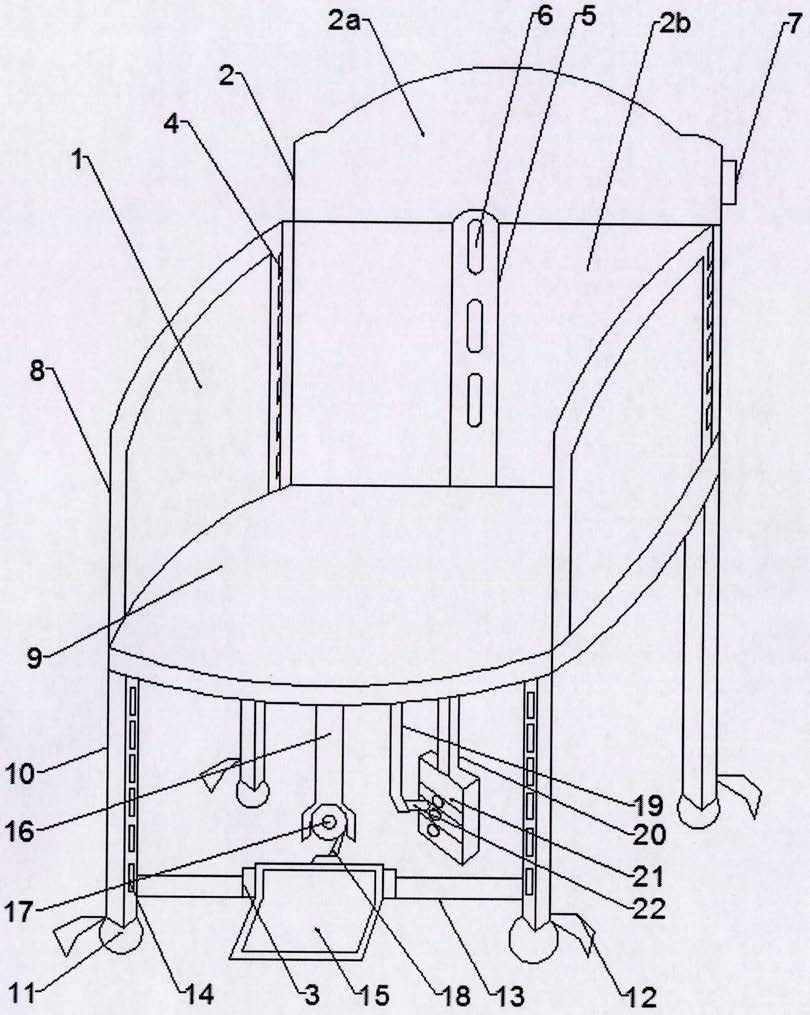

1.一种新型骨科脊柱损伤治疗椅,包括椅体(1),所述椅体(1)由靠背(2)、坐垫(9)、扶手(8)和四个椅腿(10)组成,四个椅腿(10)固定连接在坐垫(9)底部的四个拐角处,其特征在于:所述靠背(2)由直立部(2b)和可弯曲部(2a)组成,所述可弯曲部(2a)上端呈向上弯曲的弧形状,所述可弯曲部(2a)下端与直立部(2b)上端相拼接;

所述直立部(2b)前端设置有供暖部(5),所述供暖部(5)竖向安装且供暖部(5)上开有多个发热槽(6),所述直立部(2b)后端安装有发热器(33),所述发热器(33)通过供电电池(36)与开关(35)电连接,所述开关(35)安装在直立部(2b)的侧面边缘位置,所述发热器(33)输出端电连接有控温器(37),所述控温器(37)通过通电端子(38)对发热槽(6)进行供温;

固定在所述坐垫(9)前端的两个椅腿(10)上均固定有弹性带(13),所述弹性带(13)之间固定有推板(15),所述推板(15)两侧通过紧固件(3)与弹性带(13)进行固定,所述坐垫(9)底部嵌有转盘(25),所述转盘(25)内缠绕有第一钢绳(18),所述第一钢绳(18)一端通过转动轮(17)与推板(15)固定连接,所述转动轮(17)通过线槽管(16)固定在坐垫(9)底部,所述线槽管(16)上端与坐垫(9)底部相固定,所述第一钢绳(18)另一端穿过防水管(19)连接有插条(22),所述坐垫(9)底部一处向内凹陷形成凹槽(26),所述凹槽(26)上固定连接有固定箱体(20),所述固定箱体(20)内装有三个上下叠加放置的钢板(21),每个所述钢板(21)上均开有通孔,所述通孔与插条(22)相配合。

2.根据权利要求1所述的一种新型骨科脊柱损伤治疗椅,其特征在于:所述靠背(2)上的可弯曲部(2a)一端侧面上安装有摇把(7),所述可弯曲部(2a)后端通过多个横向的连接杆(31)组成,所述连接杆(31)之间通过转动体(32)相连,所述转动体(32)的上固设有伸缩弹簧(30),所述伸缩弹簧(30)驱动转动体(32)的转动,所述弹簧装置(30)通过第二钢绳(29)与摇把(7)相配合。

3.根据权利要求1所述的一种新型骨科脊柱损伤治疗椅,其特征在于:所述扶手(8)固定在坐垫(9)的两侧,所述扶手(8)使用防滑材料制成,所述扶手(8)与靠背(2)的直立部(2b)侧面相固定,所述扶手(8)上与直立部(2b)相固定处设置有多个凸块(4),所述凸块(4)的凸出位置朝向直立部(2b)。

4.根据权利要求1所述的一种新型骨科脊柱损伤治疗椅,其特征在于:所述靠背(2)与坐垫(9)连接处固定有加强筋(23),所述加强筋(23)两端均固定有限位块(24)。

5.根据权利要求1所述的一种新型骨科脊柱损伤治疗椅,其特征在于:所述凹槽(26)外侧通过固定框(27)包边,所述固定框(27)内侧与凹槽(26)之间开有两个对称的螺纹口(28)。

6.根据权利要求1所述的一种新型骨科脊柱损伤治疗椅,其特征在于:所述椅腿(10)靠近弹性带(13)一侧开有多个空槽(14),所述弹性带(13)上固定有按压块(40),所述按压块(40)控制伸缩条(39)进行伸缩,所述伸缩条(39)受力端与按压块(40)按压端相接触,所述伸缩条(39)伸缩端能伸进空槽(14)内并与空槽(14)进行卡合。

7.根据权利要求1所述的一种新型骨科脊柱损伤治疗椅,其特征在于:四个所述椅腿(10)底部均安装有万向轮(11),四个所述万向轮(11)上均固定安装有锁定装置(12)。

8.根据权利要求1所述的一种新型骨科脊柱损伤治疗椅,其特征在于:所述发热器(33)与控温器(37)之间安装有漏电保护器(34)。
