专利号: 2020106464433
申请人: 台州云造智能科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 一般车辆
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

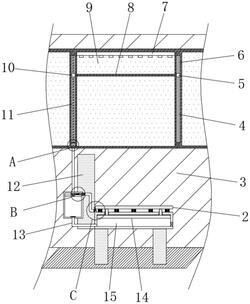

1.一种用于公交车车窗的清洁机构,包括车箱(3),其特征在于,所述车箱(3)内的底侧壁上等间距的设置有多个安装板(16),所述安装板(16)内开设有空腔(15),所述安装板(16)的上端面等间距的固定安装有多个复位弹簧(1),多个所述复位弹簧(1)的上端面共同固定安装有座板(2),所述座板(2)的下端面对称固定安装有两个压杆,两个所述压杆的下端均贯穿安装板(16)的上端面并共同固定安装有密封滑板(14),所述安装板(16)左侧壁上固定安装有靠背(12),所述靠背(12)内开设有Z型通道,所述Z型通道内设置有开关机构,所述靠背(12)左侧壁上固定安装有集气箱(22),所述集气箱(22)内上半部分横向固定安装有密封隔板,所述密封隔板的中心处固定安装有泄压阀,所述集气箱(22)下端面的中心处固定安装有连接管(13),所述车箱(3)的侧壁上固定安装有多个车窗框体(29),每个所述车窗框体(29)内均固定安装有车窗玻璃(9),每个所述车窗框体(29)的外侧壁上均对称开设有两个滑槽(6),左侧所述滑槽(6)的下端内壁中均开设有密封腔(28),左侧的所述滑槽(6)内竖直转动连接有往复丝杠(11),所述往复丝杠(11)的下端贯穿密封腔(28)的侧壁并固定连接有转轴,所述转轴的下端固定安装有定向叶片(27),所述密封腔(28)上端面通过排气管连通有喷管(7),所述密封腔(28)的下端连通有泄压管(23),右侧的所述滑槽(6)内均竖直固定安装有限位杆(4),所述限位杆(4)上滑动连接有滑块(5),所述滑块(5)的侧壁上固定安装有清洁板(8),所述清洁板(8)的另一端固定安装有往复丝杠套(10),所述往复丝杠套(10)套接在往复丝杠(11)上。

2.根据权利要求1所述的一种用于公交车车窗的清洁机构,其特征在于,所述开关机构包括二号密封塞(30)和一号密封塞(26),所述二号密封塞(30)和一号密封塞(26)分别密封滑动连接在Z型通道的两端内,所述二号密封塞(30)右侧壁的中心处固定安装有抵杆(31),所述抵杆(31)背离二号密封塞(30)的一端设置有转动板。

3.根据权利要求2所述的一种用于公交车车窗的清洁机构,其特征在于,所述一号密封塞(26)的左侧壁的中心处固定安装有推板(25),所述推板(25)的两侧均设置有弹性件,所述推板(25)的左端贯穿泄压管(23)的侧壁并滑动连接在泄压管(23)的侧壁内,所述推板(25)的左半部分开设有与泄压管(23)相匹配的泄压口(21),所述推板(25)的中部开设有密封口。

4.根据权利要求3所述的一种用于公交车车窗的清洁机构,其特征在于,所述密封口内固定安装密封气囊(19),所述密封气囊(19)的上下两侧均固定安装有密封板(18),所述推板(25)的侧壁上对称固定连接有两个限位块(17),每个所述限位块(17)的侧壁上均设置有弹性气囊(24)。
