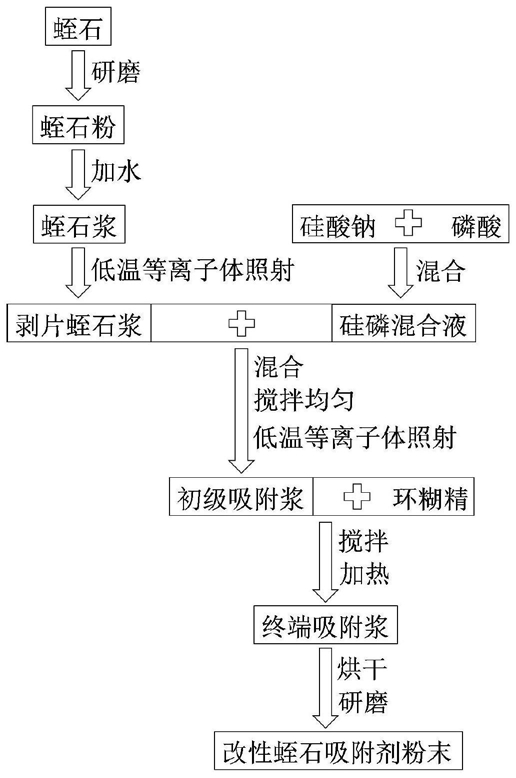

1.一种改性蛭石吸附剂的制备方法，其特征在于，包括以下步骤：(1)将蛭石粉混入水中，得蛭石浆，对其进行低温等离子体照射，得剥片蛭石浆；

(2)将硅酸钠与磷酸混匀，得硅磷混合液；

(3)将硅磷混合液与剥片蛭石浆混匀后进行低温等离子体照射，得初级吸附浆；

(4)将环糊精加入初级吸附浆中，搅拌加热、干燥、研磨过筛，得改性蛭石吸附剂。

2.根据权利要求1所述的改性蛭石吸附剂的制备方法，其特征在于，所述步骤(2)中硅酸钠与磷酸的摩尔比为1～3:1。

3.根据权利要求1所述的改性蛭石吸附剂的制备方法，其特征在于，所述步骤(3)中硅磷混合液与剥片蛭石浆的体积比为5～26:100。

4.根据权利要求3所述的改性蛭石吸附剂的制备方法，其特征在于，所述步骤(3)中硅磷混合液与剥片蛭石浆的体积比为5～25:100。

5.根据权利要求1所述的改性蛭石吸附剂的制备方法，其特征在于，所述步骤(4)中环糊精与初级吸附浆的固液比为4.5～15.5:100。

6.根据权利要求5所述的改性蛭石吸附剂的制备方法，其特征在于，所述步骤(4)中环糊精与初级吸附浆的固液比为5～15:100。

7.根据权利要求1所述的改性蛭石吸附剂的制备方法，其特征在于，所述步骤(1)中蛭石粉与水的固液比为1:2～4，所述步骤(1)与步骤(3)中的低温等离子体照射时间均为0.5～1.5h，放电方式均为电弧发电，放电电压均为5～50kV，放电气氛均为空气。

8.根据权利要求1所述的改性蛭石吸附剂的制备方法，其特征在于，所述步骤(4)中加热时间为0.5～1.5h，加热温度为50～150℃。
