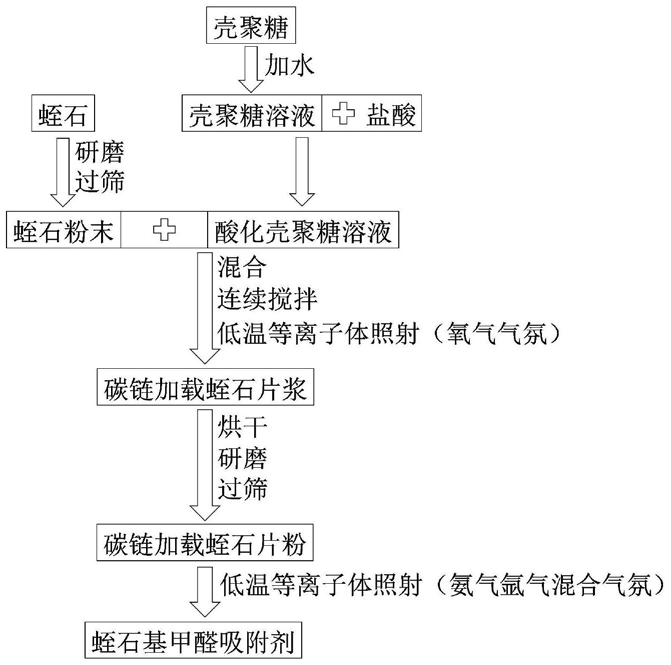

1.一种基于蛭石的甲醛吸附剂的制备方法，其特征在于，包括以下步骤：(1)将壳聚糖溶于水中，加入盐酸，得酸化壳聚糖溶液；

(2)将蛭石粉与酸化壳聚糖溶液混合，搅拌的同时进行低温等离子体照射，得碳链加载蛭石片浆，烘干，研磨，过筛，得碳链加载蛭石片粉；

(3)将碳链加载蛭石片粉进行低温等离子体照射，得蛭石基甲醛吸附剂。

2.根据权利要求1所述的基于蛭石的甲醛吸附剂的制备方法，其特征在于，所述步骤(1)中壳聚糖与水的固液比为2～8:100。

3.根据权利要求1所述的基于蛭石的甲醛吸附剂的制备方法，其特征在于，所述步骤(2)中蛭石粉与酸化壳聚糖溶液的固液比为3～9.5:1。

4.根据权利要求3所述的基于蛭石的甲醛吸附剂的制备方法，其特征在于，所述步骤(2)中蛭石粉与酸化壳聚糖溶液的固液比为3～9:1。

5.根据权利要求1所述的基于蛭石的甲醛吸附剂的制备方法，其特征在于，所述步骤(3)中低温等离子体照射的作用气氛为氨气和氩气的混合气体，氨气与氩气的体积比为4.5～15.5:100。

6.根据权利要求5所述的基于蛭石的甲醛吸附剂的制备方法，其特征在于，所述氨气与氩气的体积比为5～15:100。

7.根据权利要求1所述的基于蛭石的甲醛吸附剂的制备方法，其特征在于，所述步骤(1)中盐酸的浓度为1～3mol/L。

8.根据权利要求1所述的基于蛭石的甲醛吸附剂的制备方法，其特征在于，所述步骤(2)与步骤(3)中低温等离子体照射的时间均为1～2h，作用电压均为3～30kV，步骤(2)中的作用气氛为氧气。

9.根据权利要求1所述的基于蛭石的甲醛吸附剂的制备方法，其特征在于，所述步骤(2)中碳链加载蛭石片浆的烘干温度为50～150℃，研磨后过200～400目筛。
