1.一种硫化银/磷化钴复合光催化剂的制备方法，其特征在于：包括以下步骤：（1）：取钴源化合物，磷源化合物及表面活性剂依次溶于一定量的去离子水中，搅拌使其混合均匀；

（2）将步骤1）得到的溶液移入聚四氟乙烯反应釜中，在180 240℃下反应2 5h，自然冷~ ~

却至室温，将所得产物洗涤，干燥，得到最终产物Co2P；

（3）将锌源化合物和硫源化合物溶解于乙二胺和水的混合溶液中，将步骤（2）得到的Co2P添加到上述混合溶液中，然后于150-170℃水热反应10 15h，得到ZnS/Co2P复合材料；

~

（4）将步骤（3）得到的ZnS/Co2P复合材料与硝酸银溶液混合均匀后，于80 110℃下反应4~

~5h，过滤，洗涤，干燥得到Ag2S/Co2P复合光催化剂。

2.根据权利要求1所述的制备方法，其特征在于：所述步骤（1）中，所述钴源化合物选自氯化钴、硫酸钴、硝酸钴、醋酸钴中的一种或几种；所述磷源化合物选自次亚磷酸钠、磷酸氢钠、磷酸氢二钠、磷酸氢铵中的一种或几种；所述表面活性剂选自PVP、十二烷基苯磺酸钠、聚乙二醇-400中的一种或几种。

3.根据权利要求1或2所述的制备方法，其特征在于：所述步骤（1）中钴源化合物和磷源化合物的摩尔比为1:13 18，所述钴源化合物与表面活性剂的添加量的比1mmol：0.05~ ~

0.2g。

4.根据权利要求1或2所述的制备方法，其特征在于：所述步骤（2）中，洗涤剂为乙醇和/或去离子水，洗涤次数为2 3次，所述干燥是在50 70℃下干燥10 14h。

~ ~ ~

5.根据权利要求1所述的制备方法，其特征在于：所述步骤（3）中，所述乙二胺和水的体积比为13 16：1；所述锌源化合物选自醋酸锌、氯化锌、硝酸锌中的一种或几种，所述硫源化~

合物为硫脲，所述锌源化合物与硫源化合物的摩尔比为1:2。

6.根据权利要求1所述的制备方法，其特征在于：所述步骤（4）中，所述ZnS与所述硝酸银的摩尔比1：1-2；所述Ag2S与所述Co2P的摩尔比为1:1~3。

7.根据权利要求1所述的制备方法，其特征在于：所述步骤（4）中，所述洗涤是分别用稀盐酸和去离子水各离心洗涤，所述干燥是在50 70℃下干燥10 14h。

~ ~

8.根据权利要求1-7任一项所述的制备方法制备的硫化银/磷化钴复合光催化剂，其特征在于：所述Co2P为微球状，在Co2P微球表面有纳米片状结构的Ag2S。

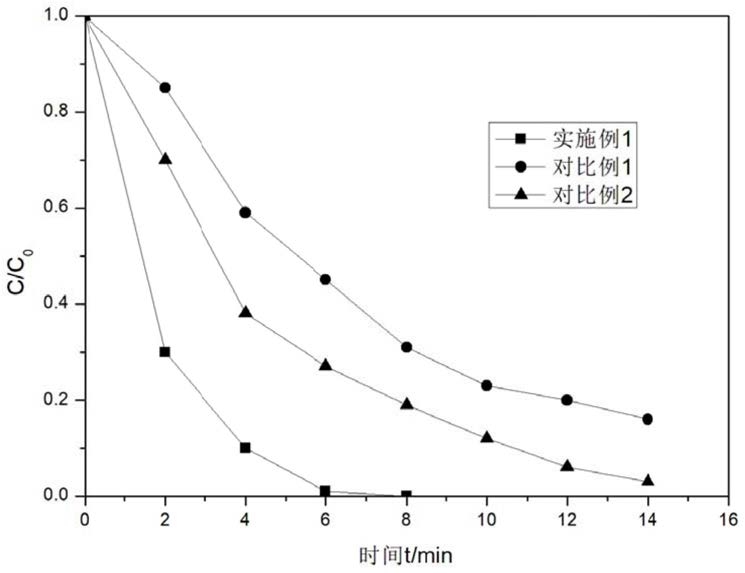

9.根据权利要求8所述的硫化银/磷化钴复合光催化剂的应用，其特征在于：将所述硫化银/磷化钴复合光催化剂用于光催化降解有机废水中的有机污染物。

10.根据权利要求9所述的应用，其特征在于：所述的有机污染物为罗丹明B或甲基橙。
