1.一种磷酸银/溴化银复合光催化剂的制备方法，其特征在于，所述方法为：将Ag3PO4和NaBr按照摩尔比1:2在球磨机中转速300r/min条件下研磨20min，固体粒子在机械力作用下发生化学反应生成AgBr。用去离子水溶解多余的NaBr，得到Ag3PO4/AgBr复合光催化剂，其中Ag3PO4与AgBr的摩尔量之比为1：2.98。

2.根据权利要求1所述的制备方法，其特征在于，所述Ag3PO4通过以下方法制备得到：将

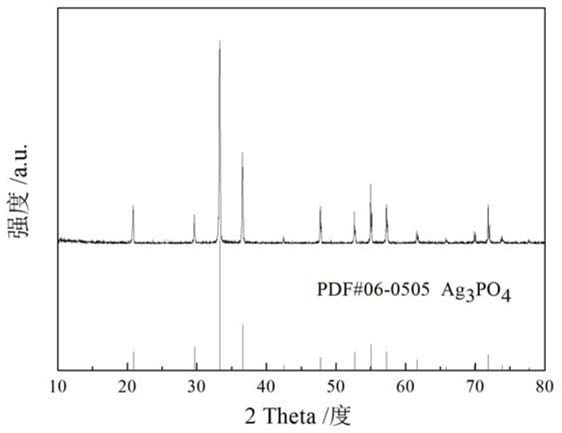

90mmol质量分数为85％的磷酸溶解于2400mL去离子水中，加入75mmol AgNO3，磁力搅拌后溶解。然后加入1125mmol尿素，室温下磁力搅拌30分钟。将混合溶液转移到带有四氟乙烯内衬的不锈钢反应釜，置于80℃烘箱，反应24小时。反应结束后，冷却至室温，用真空泵过滤分离产物，去离子水洗涤，70℃干燥12小时，得到Ag3PO4产物。

3.根据权利要求1所述的制备方法，其特征在于，研磨过程中，玛瑙磨球与原料质量比为2：1，球磨气氛为空气。
