专利号: 2020105383778
申请人: 李婵婵
专利类型:发明专利
专利状态:授权未缴费
专利领域: 家具;家庭用的物品或设备;咖啡磨;香料磨;一般吸尘器
更新日期:2025-04-29
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

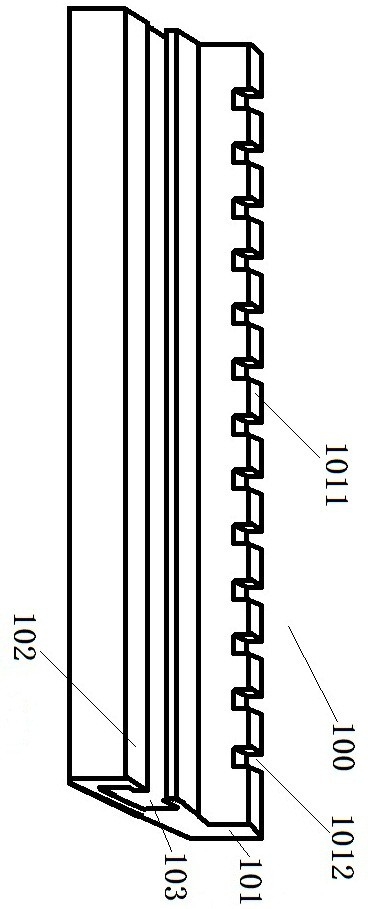

1.带钢琴键盘式滑轨的可升降凳组合,包括:L型钢琴键盘式凹槽滑轨(100)、后立壁(101)、前平台(102)、凸型槽(103)、凸台一(1011)、凹槽一(1012)、凳子组合(200)、凳面(201)、上连接杆(202)、固定孔一(2021)、下套筒杆(203)、固定孔二(204)、连接柄(205)、斜支架(206)、固定卡槽(207)、绞轴一(208)、固定板手一(209)、绞轴二(210)、固定板手二(211)、连接圆盘(212)、凸台二(213)、凹槽二(214)、倒T型连接轴(215)、滚轮(216)、 卡键(217)、凸起(218)、轴承一(219)、轴承外圈一(220)、轴承内圈一(221)、固定卡槽(222)、圆钢珠一(223)、轴承二(224)、钢珠二(225),其特征在于:所述L型钢琴键盘式凹槽滑轨(100)由后立壁(101)和前平台(102)组成,后立壁(101)和前平台(102)固定组合在一块,且后立壁(101)高于前平台(102);所述后立壁(101)上设置有凸台一(1011)若干,各凸台一(1011)之间形成凹槽一(1012);所述前平台(102)内横向设置有向上开口的凸型槽(103);

所述凳子组合(200)上部是凳面(201),所述凳面(201)下边固定连接有上连接杆(202),所述上连接杆(202)立壁上设置有固定孔一(2021)若干,所述上连接杆(202)向下套结在下套筒杆(203)内,所述下套筒杆(203)为内部纵向中空结构,所述下套筒杆(203)立壁上设置有固定孔二(204)若干,所述下套筒杆(203)中部向外设置有连接柄(205),所述连接柄(205)向上固定连接有斜支架(206),所述斜支架(206)顶端设置有固定卡槽(207),所述连接柄(205)远离下套筒杆(203)的一端设置有绞轴一(208),所述绞轴一(208)连接有固定板手一(209),所述固定板手一(209)可沿绞轴一(208)自由上下转动,所述固定板手一(209)向上可卡入固定卡槽(207),所述下套筒杆(203)下部设置有卡键(217),所述下套筒杆(203)下顶端设置有凸起(218);

所述连接圆盘(212)设置为向上开口的圆形凹槽形状,所述连接圆盘(212)上部设置有向上开口的凹槽二(214),所述连接圆盘(212)内靠上部位水平设置有轴承一(219),所述轴承一(219)由轴承外圈一(220)、圆钢珠一(223)、轴承内圈一(221)组成,所述轴承外圈一(220)与连接圆盘(212)的内壁固定连接,所述轴承一(219)的轴承内圈一(221)上设置有固定卡槽(222),所述连接圆盘(212)内底部设置有轴承二(224);

所述下套筒杆(203)从上往下套接入连接圆盘(212)内,所述下套筒杆(203)的卡键(217)向下卡入轴承一(219)的轴承内圈一(221)的固定卡槽(222)内,所述下套筒杆(203)下顶端的凸起(218)顶在轴承二(224)的钢珠二(225)上, 所述下套筒杆(203)在所述连接圆盘(212)内可自由转动;

所述下套筒杆(203)位于连接柄(205)下部向外设置有绞轴二(210),所述绞轴二(210)连接有固定板手二(211),所述固定板手二(211)可沿绞轴(210)上下转动,所述下套筒杆(203)套接入连接圆盘(212)内时绞轴二(210)位于连接圆盘(212)的上沿位置,所述固定扳手二(211)可自由卡入连接圆盘(212)的凹槽二(214)内,固定下套筒杆(203)与连接圆盘(212)的相对转动;

所述连接圆盘(212)下部固定连接有两个倒T型连接轴(215),所述每个倒T型连接轴(215)下部设置有滚轮(216)两个,所述滚轮(216)大小设计为正好卡入L型钢琴键盘式凹槽滑轨(100)的凸型槽(103)内,所述滚轮(216)其中一个顶在凸型槽(103)内的前立壁,另一个滚轮(216)顶在凸型槽(103)内的后立壁,所述倒T型连接轴(215)上部突出L型钢琴键盘式凹槽滑轨(100)的凸型槽(103)上开口与连接圆盘(212)下部固定连接,所述连接圆盘(212)通过下部用倒T型连接轴连接的两个滚轮(216)在L型钢琴键盘式凹槽滑轨(100)的凸型槽(103)内的自由滚动。

2.根据权利要求1所述的带钢琴键盘式滑轨的可升降凳组合,其特征在于:所述连接柄(205)在下套筒杆(203)上的设置方向与凳面(201)开口方向一致。

3.根据权利要求1所述的带钢琴键盘式滑轨的可升降凳组合,其特征在于:所述L型钢

琴键盘式凹槽滑轨(100)的凹槽一(1012)一侧面向电脑屏幕或者操作终端。

4.根据权利要求1所述的带钢琴键盘式滑轨的可升降凳组合,其特征在于:所述轴承二(224)的直径小于轴承一(219)的轴承内圈一(221)的直径。

5.根据权利要求1所述的带钢琴键盘式滑轨的可升降凳组合,其特征在于:所述下套筒杆(203)下顶端的凸起(218)的直径与轴承二(224)大小相适应,顶在轴承二(224)的钢珠二(225)上。

6.根据权利要求1所述的带钢琴键盘式滑轨的可升降凳组合,其特征在于:所述固定板手一(209)可通过绞轴一(208)自由转动卡入L型钢琴键盘式凹槽滑轨(100)的凹槽一(1012)。
