专利号: 2020105267461
申请人: 杭州茂梵贸易有限公司
专利类型:发明专利
专利状态:授权未缴费
专利领域: 建筑物
更新日期:2025-07-25
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

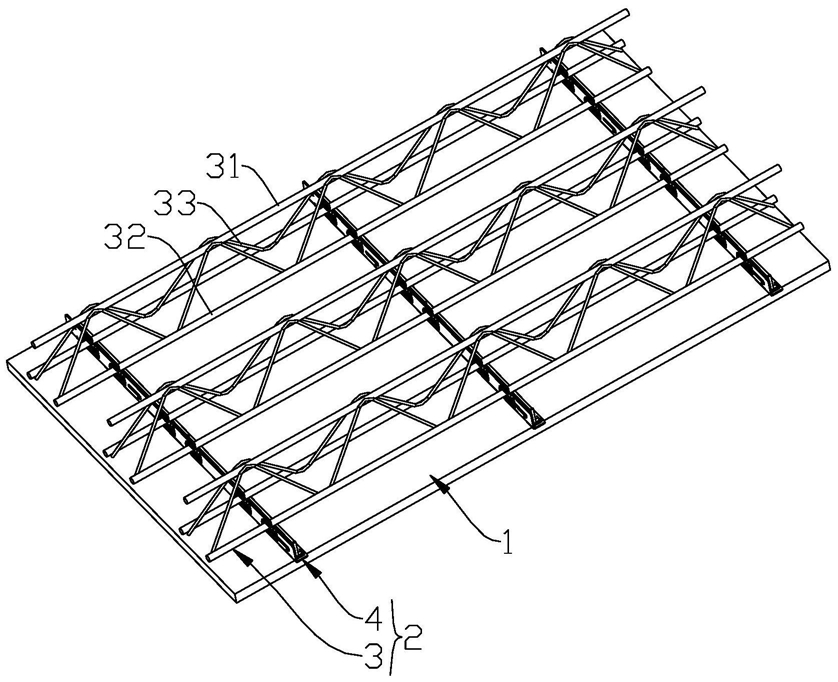

1.一种可拆底模钢筋桁架楼承板,包括底模,所述的底模上可拆卸的设置有至少一个桁架单元,其特征在于所述的桁架单元由钢筋桁架和活动卡扣装置组成,所述的活动卡扣装置可拆卸的设置所述的底模上,所述的钢筋桁架通过所述的活动卡扣装置与所述的底模连接。

2.根据权利要求1所述的一种可拆底模钢筋桁架楼承板,其特征在于所述的钢筋桁架包括两个下弦钢筋,所述的活动卡扣装置包括垂直于所述的下弦钢筋的多个定板,所述的定板可拆卸的设置在所述的底模上,所述的定板上设置有两个第一卡槽和用于打开或闭合所述的第一卡槽的动板,所述的下弦钢筋嵌入所述的第一卡槽。

3.根据权利要求2所述的一种可拆底模钢筋桁架楼承板,其特征在于所述的第一卡槽包括第一通道和沿所述的定板的长度方向延伸的第一腰型孔,所述的第一腰型孔通过所述的第一通道与所述的定板的上端面连通,所述的下弦钢筋嵌入所述的第一腰型孔,所述的动板用于打开或闭合所述的第一腰型孔。

4.根据权利要求3所述的一种可拆底模钢筋桁架楼承板,其特征在于所述的动板与所述的定板水平滑动配合,所述的动板上设置有两个第二卡槽,所述的第二卡槽包括与所述的第一通道对应的第二通道和沿所述的动板的长度方向延伸的第二腰型孔,所述的第二腰型孔通过所述的第二通道与所述的动板的上端面连接。

5.根据权利要求4所述的一种可拆底模钢筋桁架楼承板,其特征在于相邻的所述的桁架单元的定板一体连接,相邻的所述的桁架单元的动板一体连接。

6.根据权利要求2所述的一种可拆底模钢筋桁架楼承板,其特征在于所述的动板可转动的设置在所述的定板上,所述的动板的一端设置有卡勾,所述的卡勾与一个所述的第一卡槽配合形成限制一个所述的下弦钢筋移动的第一锁孔。

7.根据权利要求6所述的一种可拆底模钢筋桁架楼承板,其特征在于所述的动板位于两个所述的第一卡槽之间,所述的动板的另一端设置有限位板,所述的限位板与另一个所述的第一卡槽配合形成限制另一个所述的下弦钢筋移动的第二锁孔。

8.根据权利要求6或7所述的一种可拆底模钢筋桁架楼承板,其特征在于相邻的所述的桁架单元的定板一体连接。

9.根据权利要求2所述的一种可拆底模钢筋桁架楼承板,其特征在于所述的定板包括相互弯折连接的底板和连接板,所述的底板可拆卸的设置在所述的底模上,所述的连接板上设置有两个所述的第一卡槽和所述的连接板。

10.根据权利要求9所述的一种可拆底模钢筋桁架楼承板,其特征在于所述的底模上设置有第一穿孔,所述的底板上设置有第二穿孔、螺母和两个支脚,所述的螺母和两个所述的支脚位于所述的底板的下端面上,且两个所述的支脚分布在所述的螺母的两侧,螺栓穿过所述的第一穿孔、所述的第二穿孔并与所述的螺母螺接。
