1.一种黄绿色长余辉荧光材料的制备方法，其特征在于，该制备方法包括如下步骤：(1)将按照黄绿色长余辉荧光材料的组成得到的原料、硼酸和碳酸氢铵混合均匀，得到混合物；Sr元素的原料为碳酸锶，Al元素的原料为氧化铝，Eu元素的原料为氧化铕，Dy元素的原料为氧化镝；

(2)将混合物在还原性气氛中煅烧，将煅烧产物冷却，得到黄绿色长余辉荧光材料；

其中，所述的黄绿色长余辉荧光材料具有式(1)所示的组成：

2+ 3+

Sr1‑x‑yAl2O4:Eu x,Dy y    (1)

2+ 3+

其中，x和y分别表示Eu 和Dy 的摩尔比，0

2.根据权利要求1所述的制备方法，其特征在于，碳酸氢铵用量为原料的3～80wt％。

3.根据权利要求1所述的制备方法，其特征在于，0.001

4.根据权利要求1所述的制备方法，其特征在于，步骤(2)中，以2～15℃/min的升温速率升温至1250～1450℃，然后煅烧1～5h。

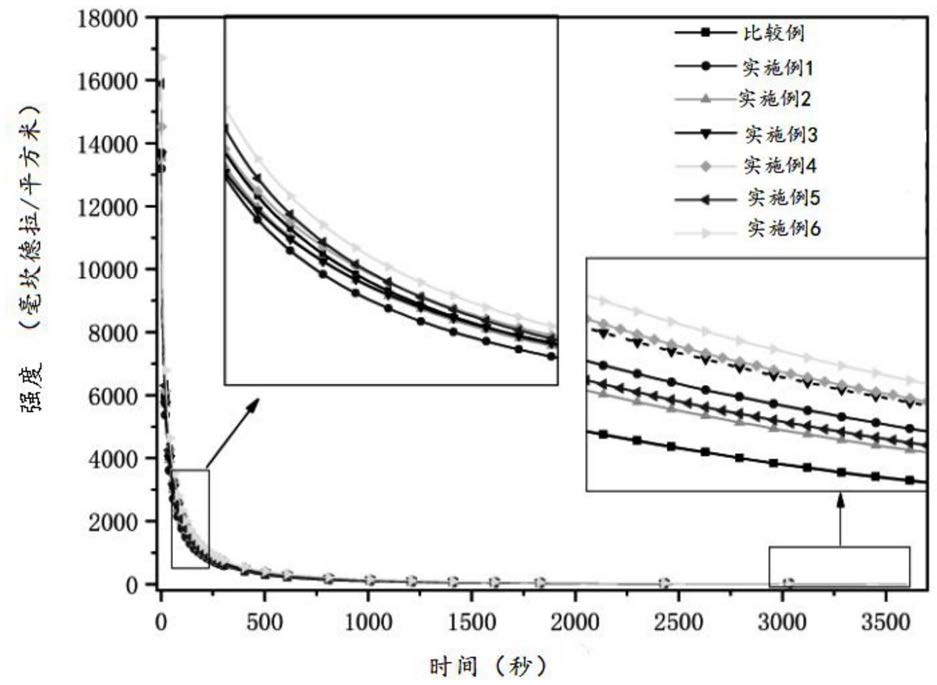

5.一种碳酸氢铵在提高黄绿色长余辉荧光材料的发光强度或降低黄绿色长余辉荧光材料的余辉衰减速度中的用途，其特征在于，所述的黄绿色长余辉荧光材料具有式(1)所示的组成：

2+ 3+

Sr1‑x‑yAl2O4:Eu x,Dy y    (1)

2+ 3+

其中，x和y分别表示Eu 和Dy 的摩尔比，0

包括如下步骤：将按照黄绿色长余辉荧光材料的组成得到的原料、硼酸和碳酸氢铵混合均匀，得到混合物；将混合物在还原性气氛中煅烧，将煅烧产物冷却，得到黄绿色长余辉荧光材料；其中，Sr元素的原料为碳酸锶，Al元素的原料为氧化铝，Eu元素的原料为氧化铕，Dy元素的原料为氧化镝。

6.根据权利要求5所述的用途，其特征在于，碳酸氢铵用量为原料的3～80wt％。

7.根据权利要求5所述的用途，其特征在于，以2～15℃/min的升温速率升温至1250～

1450℃，然后煅烧1～5h。

8.一种碳酸氢铵在提高黄绿色长余辉荧光材料的发光强度和降低黄绿色长余辉荧光材料的余辉衰减速度中的用途，其特征在于，所述的黄绿色长余辉荧光材料具有式(1)所示的组成：

2+ 3+

Sr1‑x‑yAl2O4:Eu x,Dy y    (1)

2+ 3+

其中，x和y分别表示Eu 和Dy 的摩尔比，0

包括如下步骤：将按照黄绿色长余辉荧光材料的组成得到的原料、硼酸和碳酸氢铵混合均匀，得到混合物；将混合物在还原性气氛中煅烧，将煅烧产物冷却，得到黄绿色长余辉荧光材料；其中，Sr元素的原料为碳酸锶，Al元素的原料为氧化铝，Eu元素的原料为氧化铕，Dy元素的原料为氧化镝。

9.根据权利要求8所述的用途，其特征在于，碳酸氢铵用量为原料的3～80wt％。

10.根据权利要求8所述的用途，其特征在于，以2～15℃/min的升温速率升温至1250～

1450℃，然后煅烧1～5h。
