1.一种白光长余辉荧光材料，其特征在于，该荧光材料具有如下化学表示式：M4Sr(1-x)Zn(1-y)(Si2O4N8/3)：xEu2+，yRe3+，其中，M为Li、Na、K中任意一种，Re为Nd、Pr、Dy、Sm、Gd、Ho中任意一种，x为0.001～0.10，y为0.001～0.01。

2.一种白光长余辉荧光材料的制备方法，其特征在于包括如下步骤：

(1)以含有M的碳酸盐、碳酸锶、氧化锌、氮化硅、氧化铕和含稀土Re的氧化物，按化学式M4Sr(1-x)Zn(1-y)(Si2O4N8/3)：xEu2+，yRe3+的摩尔比称取所述各原料，其中，M为Li、Na、K中任意一种，Re为Nd、Pr、Dy、Sm、Gd、Ho中任意一种，x为0.001～0.10，y为0.001～0.01；

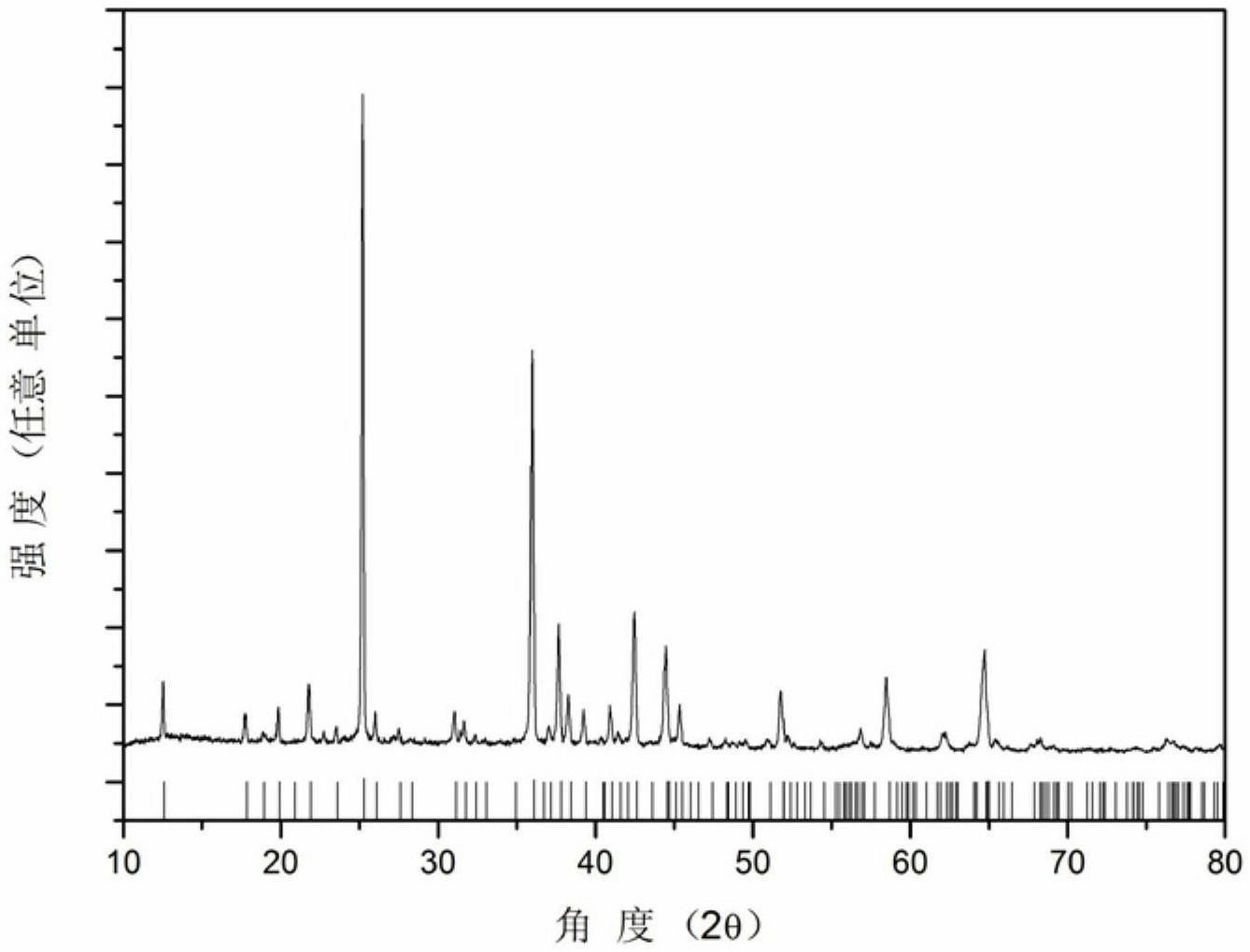

(2)将该混合物装入坩埚，在高温炉内于还原气氛和1300～1450℃条件下烧结3～7小时，后冷却到室温得到所述白光长余辉荧光材料。

3.如权利要求2所述的白光长余辉荧光材料的制备方法，其特征在于：所述的含稀土Re的氧化物为Nd2O3、Pr2O3、Dy2O3、Sm2O3、Gd2O3、Ho2O3中任意一种。

4.如权利要求2所述的白光长余辉荧光材料的制备方法，其特征在于：所述还原气氛为氮氢混合气或CO气氛。
