专利号: 202010492738X
申请人: 合肥宝妈机械设计有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 道路、铁路或桥梁的建筑
更新日期:2024-04-03
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

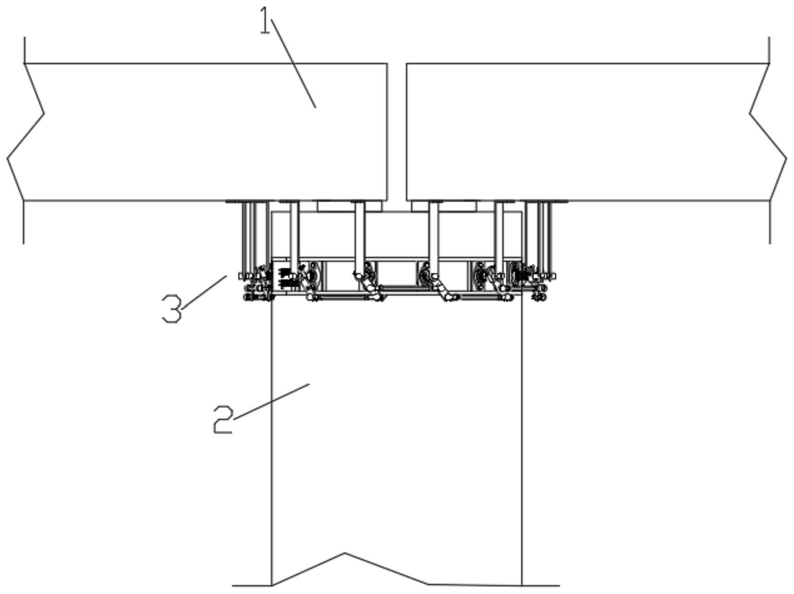

1.一种防止横向偏移的防落梁装置,其特征在于:包括主梁、用于支撑所述主梁的桥墩以及设置在所述主梁和桥墩之间的旋转耗能装置,所述主梁的底部设置有弧形的凸起,所述桥墩的上端开设有环槽,所述凸起与所述环槽滑动配合;所述旋转耗能装置为若干组,所述旋转耗能装置包括滑块、旋转阻尼器、转动杆、偏转连接杆、第一联动杆、第二联动杆以及支撑连接杆,所述旋转阻尼器固定于所述滑块,所述转动杆的一端与所述旋转阻尼器传动配合,所述转动杆的另一端固定连接至所述支撑连接杆,所述支撑连接杆呈竖直布置,所述支撑连接杆的上端与主梁固定连接,所述偏转连接杆固定连接至所述转动杆的中部,相邻两旋转耗能装置的偏转连接杆之间通过第一联动杆或者第二联动杆连接,所述第一联动杆和第二联动杆间隔交替布置,所述偏转连接杆上开设有用于连接所述第一联动杆的第一连接部以及用于连接所述第二联动杆的第二连接部,所述第一联动杆和第二联动杆均与偏转连接杆铰接,所述桥墩的上部外侧固设有一环形导轨,所述述旋转耗能装置沿所述环形导轨的外侧从头到尾依次连接,每一组旋转耗能装置的滑块与所述环形导轨之间滑动配合。

2.根据权利要求1所述的防止横向偏移的防落梁装置,其特征在于:位于首端的滑块向外延伸有第一挡板,所述第一挡板上固设有第一连接座,与位于尾端的滑块向外延伸有第二挡板,所述第二挡板上固设有第二连接座,所述第一连接座和第二连接座之间设置有调频质量阻尼器。

3.根据权利要求2所述的防止横向偏移的防落梁装置,其特征在于:所述第一联动杆和第二联动杆均水平布置,所述第一联动杆位于所述第二联动杆的上方,位于初始状态时,所述偏转连接杆与竖直方向的角度为35~65°。

4.根据权利要求1所述的防止横向偏移的防落梁装置,其特征在于:所述环形导轨包括左半圆导轨和右半圆导轨,所述左半圆导轨和右半圆导轨互相配合形成所述环形导轨,所述左半圆导轨和右半圆导轨结构相同且相对于其连接平面镜像对称。

5.根据权利要求4所述的防止横向偏移的防落梁装置,其特征在于:所述左半圆导轨和右半圆导轨均包括中部环板、环形上连接板和环形下连接板,所述环形上连接板和环形下连接板分别设置在中部环板的上下两端,所述环形上连接板和环形下连接板沿中部环板的径向向外延伸形成所述环形导轨,所述环形上连接板和环形下连接板上均开设有若干与桥墩固定连接的沉头孔。

6.根据权利要求1所述的防止横向偏移的防落梁装置,其特征在于:所述偏转连接杆包括偏转杆体和螺栓,所述偏转杆体的一端开设有与所述转动杆的通孔,所述通孔上开设有一开口,所述开口的两侧壁上对应开设有螺纹孔,所述螺纹孔与所述螺栓配合使所述开口闭合将所述偏转杆体与转动杆紧固。

7.根据权利要求1所述的防止横向偏移的防落梁装置,其特征在于:所述支撑连接杆包括支撑杆体,所述支撑杆体呈L型,所述支撑杆体的竖直段上开设有与所述转动杆固定连接的连接孔,所述支撑杆体的水平段上开设有与所述主梁固定连接的连接孔。

8.根据权利要求1所述的防止横向偏移的防落梁装置,其特征在于:所述第一联动杆和第二联动杆的结构相同,均包括联动杆体、第一销轴支座、第二销轴支座、第一球头销和第二球头销,所述第一销轴支座和第二销轴支座分别与联动杆体的两端螺纹连接,所述第一销轴支座和第二销轴支座分别与第一球头销和第二球头销配合,所述第一球头销和第二球头销分别固定在所述第一连接部和第二连接部内。

9.根据权利要求1所述的防止横向偏移的防落梁装置,其特征在于:所述旋转耗能装置还包括复位扭簧,所述复位扭簧套设在所述转动杆的外侧,所述复位扭簧的一端与所述旋转阻尼器的端面固定连接,所述复位扭簧的另一端与所述偏转连接杆的端面固定连接,所述复位扭簧用于所述偏转连接杆在偏转后进行复位。
