1.一种丝胶蛋白微球的制备方法，其特征在于，包括以下步骤：

1)将丝胶蛋白溶解于去离子水中，在磁力搅拌下充分溶解后放入离心机中，设定转速为8000rpm离心10min，取上清液得到4wt％的丝胶水溶液；

2)将0.48～1.92gF127溶解于30mL无水乙醇中，控制水浴温度为40℃，在磁力搅拌下全部溶解；

3)取3mL步骤1)中得到的丝胶蛋白水溶液，控制水浴温度为40℃，设定机械搅拌速率为

500～1500rpm，逐滴加入步骤2)中得到的F127/无水乙醇溶液中；

4)在步骤3)中得到的丝胶蛋白悬浮液中，加入0.3mL5wt％戊二醛/乙醇溶液,控制水浴温度为40℃，交联15min；

5)将步骤4)中得到丝胶蛋白悬浮液，倒入50mL聚四氟乙烯内衬中，封装入反应釜外套后，迅速放置于160～180℃的烘箱中，反应2～8h；

6)将步骤5)中得到的丝胶蛋白悬浮液在15000rpm下离心分离20min，倒去上层液体后依次用去离子水和无水乙醇洗涤、离心各三次，将得到的固体于60℃的真空烘箱中干燥12h后取出，最终得到丝胶蛋白微球。

2.根据权利要求1所述的一种丝胶蛋白微球的制备方法，其特征在于：丝胶蛋白的分子量为16000～20000。

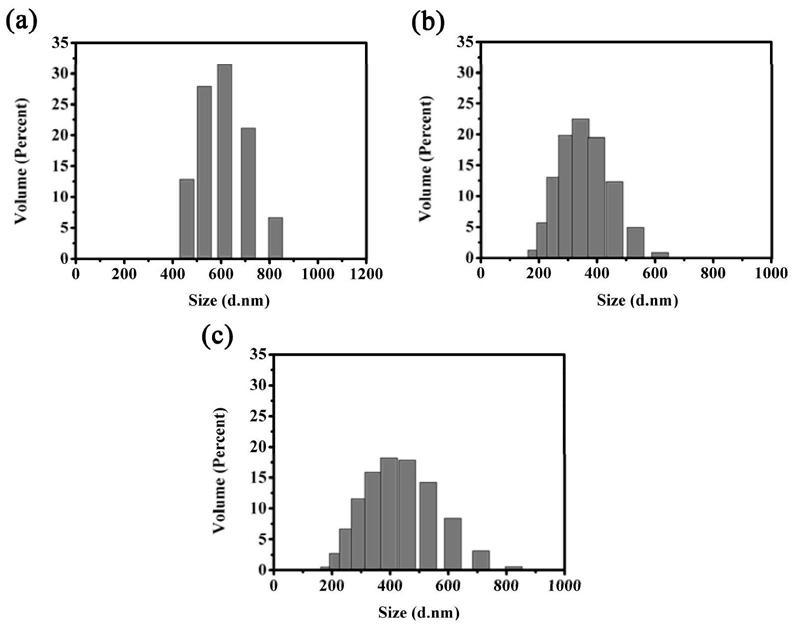

3.根据权利要求1所述的一种丝胶蛋白微球的制备方法，其特征在于：所述的稳定剂为三嵌段共聚物F127，丝胶蛋白与F127的质量比为1:4～1:16；用滴管将4wt％的丝胶水溶液逐滴加入F127/无水乙醇中，搅拌速度为500～1500rpm；溶剂热反应温度为160～180℃；溶剂热反应时间为2～8h；利用高速离心机收集丝胶蛋白微球产品，离心机转速为12000rpm，离心时间为20min。
