1.一种可变电容的双向CLLLC谐振变换器，其特征在于：包括一次侧全桥、二次侧全桥和将一次侧全桥及二次侧全桥相连接的CLLLC谐振腔；

CLLLC谐振腔包括变压器T、布设在变压器T两侧的一次侧谐振槽和二次侧谐振槽、以及直流偏置施加电路；

一次侧谐振槽具有两个相串联的一次侧谐振电容C1和C2，二次侧谐振槽具有两个相串联的二次侧谐振电容C3和C4，直流偏置施加电路连接在一次侧谐振电容C1和/或二次侧谐振电容C3的两端，用于向一次侧谐振电容C1和/或二次侧谐振电容C3施加直流偏置；

当一次侧谐振频率和二次侧谐振频率不匹配或偏离工作频率时，通过调节直流偏置施加电路中辅助开关的占空比，从而改变一次侧谐振槽和/或二次侧谐振槽的谐振电容值，进而使得一次侧谐振频率和二次侧谐振频率相匹配或回归工作频率。

2.根据权利要求1所述的可变电容的双向CLLLC谐振变换器，其特征在于：直流偏置施加电路包括依次相互串联的辅助开关Sa、辅助电感La或辅助电阻Ra、第一辅助二极管Da。

3.根据权利要求2所述的可变电容的双向CLLLC谐振变换器，其特征在于：直流偏置施加电路还包括第二辅助二极管，第二辅助二极管并联在辅助电感La或辅助电阻Ra的两端。

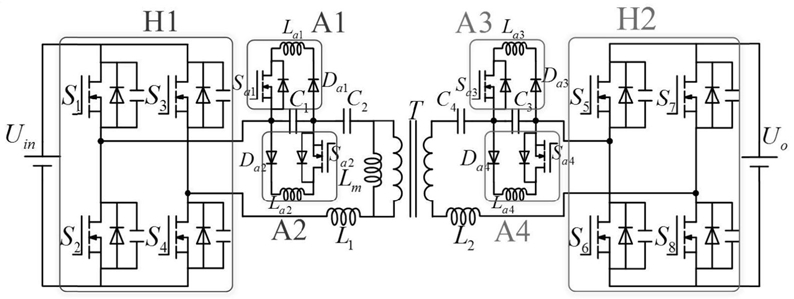

4.根据权利要求1或2或3所述的可变电容的双向CLLLC谐振变换器，其特征在于：直流偏置施加电路具有四个，分别为左上箝位电路A1、左下箝位电路A2、右上箝位电路A3和右下箝位电路A4；其中，左上箝位电路A1和左下箝位电路A2均连接在一次侧谐振电容C1的两端，两者施加的偏置方向相反；右上箝位电路A3和右下箝位电路A4连接在二次侧谐振电容C3的两端，两者施加的偏置方向相反。

5.根据权利要求1或2或3所述的可变电容的双向CLLLC谐振变换器，其特征在于：直流偏置施加电路具有两个，分别为左上箝位电路A1或左下箝位电路A2、右上箝位电路A3或右下箝位电路A4；其中，左上箝位电路A1或左下箝位电路A2连接在一次侧谐振电容C1的两端；

右上箝位电路A3或右下箝位电路A4连接在二次侧谐振电容C3的两端。

6.根据权利要求1或2或3所述的可变电容的双向CLLLC谐振变换器，其特征在于：直流偏置施加电路具有两个，分别为左上箝位电路A1和左下箝位电路A2、或右上箝位电路A3和右下箝位电路A4；当两个直流偏置施加电路为左上箝位电路A1和左下箝位电路A2时，均连接在一次侧谐振电容C1的两端，且两者施加的偏置方向相反；当两个直流偏置施加电路为右上箝位电路A3和右下箝位电路A4时，均连接在二次侧谐振电容C3的两端，且两者施加的偏置方向相反。

7.根据权利要求1所述的可变电容的双向CLLLC谐振变换器，其特征在于：一次侧谐振槽包括一次侧谐振电感L1和两个相串联的一次侧谐振电容C1和C2，具有两种拓扑连接结构：拓扑一：一次侧谐振电感L1、一次侧谐振电容C1和C2均相互串联；拓扑二：一次侧谐振电感L1与相串联的一次侧谐振电容C1和C2并联连接；二次侧谐振槽包括二次侧谐振电感L2和两个相串联的二次侧谐振电容C3和C4，具有两种拓扑连接结构：拓扑一：二次侧谐振电感L2、二次侧谐振电容C3和C4均相互串联；拓扑二：二次侧谐振电感L2与相串联的二次侧谐振电容C3和C4并联连接。

8.根据权利要求7所述的可变电容的双向CLLLC谐振变换器，其特征在于：一次侧谐振槽还包括一次侧谐振电感L3和一次侧谐振电容C5；其中，一次侧谐振电感L3、一次侧谐振电容C1、一次侧谐振电容C2、变压器T的一次侧和一次侧谐振电感L1依次串联后，两端连接在一次侧全桥H1上；一次侧谐振电容C5的一端连接在一次侧谐振电感L3和一次侧谐振电容C1之间，另一端与一次侧全桥H1连接；二次侧谐振槽还包括二次侧谐振电感L4和二次侧谐振电容C6；其中，二次侧谐振电感L4、二次侧谐振电容C3、二次侧谐振电容C4、变压器T的二次侧和二次侧谐振电感L2依次串联后，两端连接在二次侧全桥H2上；二次侧谐振电容C6的一端连接在二次侧谐振电感L4和二次侧谐振电容C3之间，另一端与二次侧全桥H2连接。

9.一种可变电容的双向CLLLC谐振变换器的控制方法，其特征在于：假设f1为一次侧谐振频率，f2为二次侧谐振频率，一次侧谐振电容C1两端连接有直流偏置施加电路左上箝位电路A1和/或左下箝位电路A2，二次侧谐振电容C3两端也连接有直流偏置施加电路右上箝位电路A3和/或右下箝位电路A4，当f1和f2不匹配时，具体控制方法为：A)当f1＜f2时，设置左上箝位电路A1或左下箝位电路A2中辅助开关Sa的驱动脉冲占空比d1>0.5，且设置右上箝位电路A3或右下箝位电路A4中辅助开关Sa的驱动脉冲占空比d2＝

0.5，此时，由于d2＝0.5，二次侧谐振电容C3和C4电压无偏置，二次侧谐振电容C3和C4值均保持不变，因而二次侧等效电容值C34和二次侧谐振频率f2保持不变；一次侧谐振电容C1电压正偏置，一次侧谐振电容C2电压负偏置，因而一次侧谐振电容C1和C2值均减小，一次侧等效电容值C12也将相应减小，一次侧谐振频率f1将增大，直至f1＝f2；

B)当f1>f2时，设置左上箝位电路A1或左下箝位电路A2中辅助开关Sa的驱动脉冲占空比d1＝0.5，且设置右上箝位电路A3或右下箝位电路A4中辅助开关Sa的驱动脉冲占空比d2>

0.5，此时，由于d1＝0.5，一次侧谐振电容C1和C2电压无偏置，一次侧谐振电容C1和C2均保持不变，因而一次侧等效电容值C12和一次侧谐振频率f1保持不变；二次侧谐振电容C3电压正偏置，二次侧谐振电容C4电压负偏置，因而二次侧谐振电容C3和C4值均减小，二次侧等效电容值C34也将相应减小，二次侧谐振频率f2将增大，直至f1＝f2。

10.根据权利要求9所述的可变电容的双向CLLLC谐振变换器的控制方法，其特征在于：

当一次侧谐振槽包括均相互串联的一次侧谐振电感L1、一次侧谐振电容C1和C2，二次侧谐振槽包括均相互串联的二次侧谐振电感L2、二次侧谐振电容C3和C4，则一次侧谐振频率f1和二次侧谐振频率f2，计算公式分别为：其中，
