专利号: 2020104058098
申请人: 南昌航空大学
专利类型:发明专利
专利状态:已下证
专利领域: 测量;测试
更新日期:2025-08-19
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

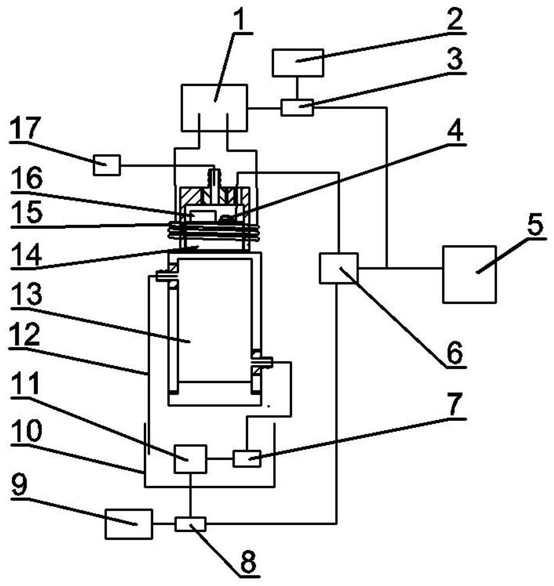

1.一种微焊点热疲劳的测试设备,其特征在于,包括感应加热系统、冷却系统、工作平台和温度信息监控系统;

所述感应加热系统和所述冷却系统均与所述温度信息监控系统连接;

所述感应加热系统用于加热所述工作平台,所述冷却系统用于冷却所述工作平台;所述温度信息监控系统用于监测所述工作平台的温度信息,当所述工作平台的温度信息上升到高温阈值时,所述温度信息监控系统控制所述感应加热系统停止为所述工作平台加热,同时控制所述冷却系统为所述工作平台降温,当所述工作平台的温度信息降至低温阈值时,所述温度信息监控系统控制所述冷却系统停止冷却所述工作平台,同时控制所述感应加热系统加热所述工作平台。

2.根据权利要求1所述的微焊点热疲劳的测试设备,其特征在于,所述感应加热系统包括感应加热线圈、高频感应加热设备和加热电源;所述感应加热线圈与所述高频感应加热设备电连接;所述高频感应加热设备与所述加热电源连接;所述感应加热线圈为中空的螺旋型结构;所述螺旋型结构的内部设置有所述工作平台,且所述感应加热线圈与所述工作平台不接触。

3.根据权利要求1所述的微焊点热疲劳的测试设备,其特征在于,所述冷却系统包括液体介质冷却装置、第一流量控制器、冷却箱、电泵和电泵电源;所述液体介质冷却装置包括进水口和出水口;所述电泵与所述电泵电源相连接;所述电泵设置在所述冷却箱中;所述电泵与所述第一流量控制器的一端连接,所述第一流量控制器的另一端通过水管与所述进水口连接;所述出水口通过水管与所述冷却箱连通;所述液体介质冷却装置设置在所述工作平台的下部且与所述工作平台相接触。

4.根据权利要求2或3任意一项所述的微焊点热疲劳的测试设备,其特征在于,所述温度信息监控系统包括贴片式热电偶、温度信息巡控仪、第一电磁继电器和第二电磁继电器;

所述贴片式热电偶设置在所述工作平台上,所述贴片式热电偶与所述温度信息巡控仪连接;所述高频感应加热设备与所述加热电源之间设置有所述第一电磁继电器;所述电泵与所述电泵电源之间设置有所述第二电磁继电器;所述第一电磁继电器和所述第二电磁继电器均与所述温度信息巡控仪连接;所述温度信息巡控仪通过控制所述第一电磁继电器以控制所述感应加热系统的打开和关闭;所述温度信息巡控仪通过控制第二电磁继电器以控制所述冷却系统的打开和关闭;所述温度信息巡控仪与电脑连接,所述温度信息巡控仪用于将所述贴片式热电偶采集的温度信息显示在所述电脑上。

5.根据权利要求4所述的微焊点热疲劳的测试设备,其特征在于,所述第一电磁继电器和所述第二电磁继电器的常闭触点相互串接。

6.根据权利要求1所述的微焊点热疲劳的测试设备,其特征在于,所述工作平台上还设置有气体保护系统;所述气体保护系统包括气管、第二流量控制器和保护端盖;所述保护端盖包覆在所述工作平台上;所述保护端盖上开有小孔;所述气管的一端通过所述小孔与所述保护端盖连接,所述气管的另一端通过所述第二流量控制器与气瓶连接。

7.根据权利要求4所述的微焊点热疲劳的测试设备,其特征在于,所述第二电磁继电器上设置有计数器。

8.一种微焊点热疲劳的测试方法,其特征在于,所述方法应用于权利要求1-7任意一项所述的微焊点热疲劳的测试设备,所述方法包括:打开感应加热系统为工作平台加热;

获取温度信息监控系统采集的温度信息;

判断所述温度信息是否等于高温阈值,生成第一判断结果;

若所述第一判断结果为所述温度信息等于所述高温阈值,所述温度信息监控系统关闭所述感应加热系统,打开冷却系统;

判断所述温度信息是否等于低温阈值,生成第二判断结果;

若所述第二判断结果为所述温度信息等于所述低温阈值,所述温度信息监控系统关闭所述冷却系统,打开所述感应加热系统。
